Przewód się urwał, styk przestał przewodzić, a może trzeba połączyć miedziane elementy w domowej instalacji? Dobrze wykonane lutowanie pozwala uzyskać trwałe i elektrycznie sprawne połączenie, ale wymaga odpowiedniego narzędzia, czystych powierzchni oraz właściwej temperatury. Poniżej pokazuję, jak dobrać lutownicę, spoiwo i topnik, jak pracować krok po kroku oraz których błędów unikać.
Najważniejsze zasady dobrego połączenia w kilku punktach
- Stabilne połączenie powstaje wtedy, gdy rozgrzane są łączone elementy, a nie tylko spoiwo.
- Do elektroniki najlepiej sprawdza się stacja lutownicza z regulacją temperatury.
- Dla popularnego spoiwa bezołowiowego temperatura grotu zwykle wynosi około 330-380°C, zależnie od zadania.
- Topnik usuwa tlenki i pomaga lutowi równomiernie zwilżyć metal.
- Końcówka może mieć ponad 300°C, dlatego potrzebna jest podstawka, wentylacja i ostrożna organizacja stanowiska.
Jak działa lutowanie i gdzie znajduje zastosowanie
W tym procesie dwa metalowe elementy łączy się za pomocą stopionego spoiwa, którego temperatura topnienia jest niższa niż temperatura topnienia łączonych części. Po ostygnięciu powstaje spoina przewodząca prąd albo szczelne połączenie mechaniczne, zależnie od zastosowania.
W pracach domowych najczęściej spotykam lutowanie miękkie, prowadzone przy temperaturze spoiwa poniżej 450°C. Wykorzystuje się je do przewodów, płytek elektronicznych, konektorów, elementów dekoracyjnych oraz cienkich rur miedzianych. Lutowanie twarde wymaga wyższej temperatury i zwykle palnika, dlatego nie jest typowym zadaniem dla zwykłej lutownicy elektrycznej.
W elektronice spoina ma przede wszystkim przewodzić prąd i utrzymać element na miejscu. Przy rurach miedzianych ważniejsza jest szczelność oraz odporność mechaniczna. To rozróżnienie ma znaczenie, ponieważ ta sama lutownica nie będzie dobrym wyborem do płytki PCB i do grubego króćca instalacyjnego.
Jaką lutownicę wybrać do konkretnej pracy
Największy błąd początkujących polega na wyborze urządzenia wyłącznie według mocy. Liczy się także stabilność temperatury, kształt grota, czas nagrzewania i zdolność oddawania ciepła większym elementom.
| Rodzaj narzędzia | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|
| Lutownica kolbowa | Przewody, proste naprawy, drobne prace hobbystyczne | Modele bez regulacji wolniej reagują na zmianę obciążenia cieplnego |
| Stacja lutownicza | Elektronika, płytki PCB, elementy SMD, częsta praca | Wyższy koszt i większe wymagania dotyczące doboru grotów |
| Lutownica transformatorowa | Grubsze przewody, szybkie naprawy, prace instalacyjne niskiego napięcia | Jest mniej precyzyjna i łatwiej nią przegrzać delikatne elementy |
| Lutownica akumulatorowa | Praca w terenie i szybkie poprawki bez dostępu do gniazdka | Ograniczony czas działania oraz zwykle mniejsza rezerwa ciepła |
| Stacja hot air | Elementy SMD, koszulki termokurczliwe, podgrzewanie większej powierzchni | Trudniej kontrolować kierunek ciepła, a niewłaściwe ustawienie może uszkodzić płytkę |
Do okazjonalnego połączenia przewodu wystarczy kolba o mocy 40-60 W. Do elektroniki wybrałbym stację 50-70 W z regulacją temperatury, wymiennymi grotami i stabilnym uchwytem. W sprzedaży znajdziemy proste urządzenia za około 50-120 zł, przyzwoite stacje za 150-400 zł, a bardziej rozbudowane zestawy kosztują wyraźnie więcej.
Transformatorówka jest szybka i mocna, ale nie traktowałbym jej jako uniwersalnego narzędzia. Dobrze radzi sobie z grubym przewodem, natomiast przy cienkiej ścieżce na płytce może w kilka sekund doprowadzić do odklejenia pola lutowniczego. W praktyce stabilna temperatura jest ważniejsza niż sama wysoka moc.
Materiały, które naprawdę mają znaczenie
Podstawowy zestaw obejmuje lutownicę, grot, spoiwo, topnik, podstawkę oraz narzędzia pomocnicze. Przy naprawach przewodów przydają się także szczypce, ściągacz izolacji, pęseta, odsysacz lub taśma rozlutownicza.
Spoiwo cynowe
Spoiwo może być ołowiowe albo bezołowiowe. To drugie jest standardem w wielu nowych urządzeniach, ale zwykle wymaga nieco wyższej temperatury i lepszej kontroli cieplnej. Popularny stop SAC305 topi się w przybliżeniu przy 217-220°C, podczas gdy stopy ołowiowo-cynowe mają niższą temperaturę topnienia, często około 183-190°C.
Do przewodów i większych pól wygodny jest drut o średnicy 0,8-1,2 mm. Do drobnej elektroniki lepiej wybrać 0,3-0,6 mm, ponieważ łatwiej dozować małą ilość materiału. Najpraktyczniejsze spoiwo ma rdzeń z topnikiem, ale przy utlenionych lub większych powierzchniach dodatkowy preparat nadal może być potrzebny.
Topnik i przygotowanie powierzchni
Topnik ogranicza powstawanie tlenków i poprawia rozpływanie metalu. Do elektroniki stosuje się zwykle kalafonię albo łagodny topnik przeznaczony do obwodów elektrycznych. Preparaty kwaśne, używane przy instalacjach rurowych, mogą później powodować korozję i nie powinny trafiać na płytki elektroniczne.
Przed rozgrzaniem usuń brud, tłuszcz i tlenki. Miedziany przewód można delikatnie oczyścić, ale bez nadmiernego szlifowania, które osłabia cienkie żyły. W przypadku rur miedzianych potrzebne są dodatkowo odpowiednie złączki, czyścik oraz topnik przeznaczony do tego rodzaju instalacji.
Jak wykonać połączenie krok po kroku

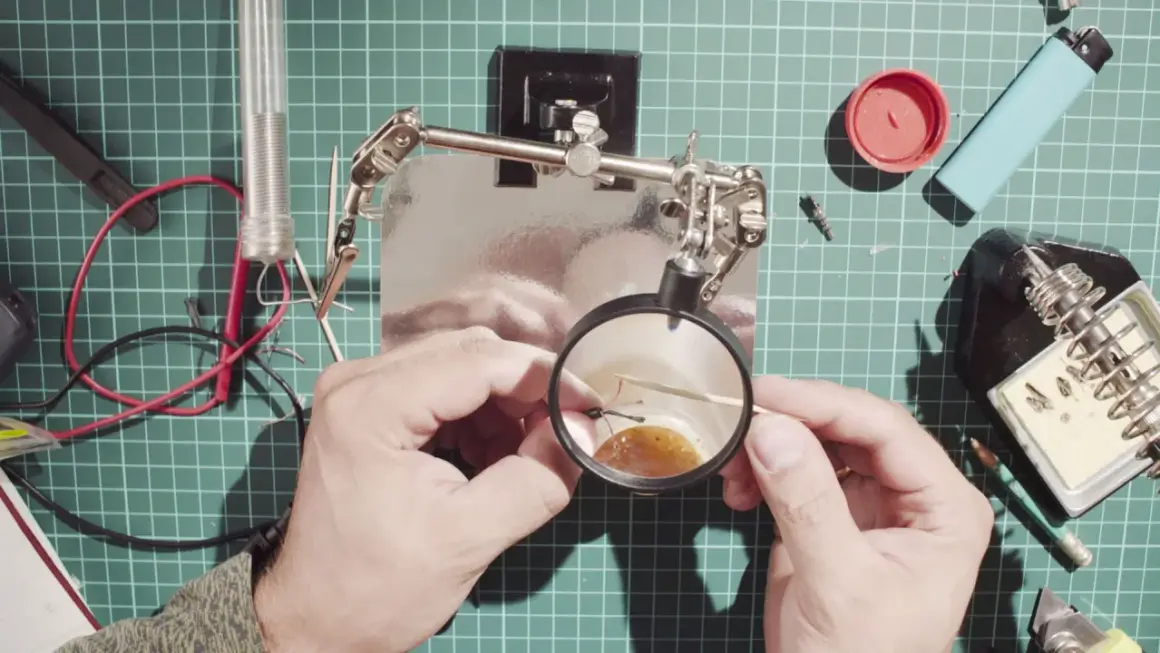

Najpierw przygotuj stanowisko. Elementy powinny być unieruchomione, a przewody ułożone tak, aby nie trzeba było jednocześnie trzymać lutownicy, spoiwa i części. Trzecia ręka albo mały uchwyt często poprawia jakość bardziej niż droższe urządzenie.
- Oczyść elementy i usuń izolację z przewodów na długości dopasowanej do połączenia.
- Wybierz grot odpowiadający wielkości pola. Zbyt cienki grot oddaje za mało ciepła, a zbyt szeroki może dotknąć sąsiednich ścieżek.
- Rozgrzej narzędzie do temperatury właściwej dla spoiwa. Dla elektroniki często zaczyna się od około 320-350°C, a dla spoiwa bezołowiowego niekiedy potrzeba 350-380°C.
- Oczyść grot i pokryj go cienką warstwą spoiwa. Taka warstwa poprawia przekazywanie ciepła.
- Przyłóż grot jednocześnie do obu łączonych powierzchni.
- Po krótkiej chwili doprowadź spoiwo do rozgrzanego połączenia, a nie bezpośrednio do samego grotu.
- Gdy materiał rozpłynie się równomiernie, odsuń najpierw spoiwo, a po chwili grot.
- Pozostaw element bez poruszania do całkowitego ostygnięcia.
Dobrze wykonana spoina jest gładka, równomierna i ma kształt łagodnego menisku. Nie powinna tworzyć dużej kulki ani zasłaniać sąsiednich pól. Jeśli spoiwo nie rozpływa się po metalu, najczęściej problemem jest brudna powierzchnia, zbyt niska temperatura albo brak topnika.
Przy przewodach warto najpierw pocynować końcówki, czyli pokryć je cienką warstwą spoiwa. Dopiero później łączy się je ze sobą i dogrzewa. Sam stosuję tę metodę szczególnie przy cienkich żyłach, ponieważ ogranicza ryzyko rozsypania drucików i ułatwia uzyskanie zwartego połączenia.
Najczęstsze błędy i oznaki złej spoiny
Zimny lut
Zimny lut powstaje, gdy połączenie nie zostało dostatecznie rozgrzane albo element przesunął się podczas stygnięcia. Spoina jest wtedy matowa, nierówna i może przerywać przy lekkim poruszeniu przewodem. Poprawa polega na oczyszczeniu miejsca, dodaniu niewielkiej ilości topnika i ponownym krótkim podgrzaniu.
Za dużo spoiwa
Nadmiar cyny nie wzmacnia automatycznie połączenia. Może zasłonić pęknięcie, utworzyć zwarcie między sąsiednimi ścieżkami albo utrudnić późniejszą naprawę. W elektronice lepiej dodać materiał w dwóch małych porcjach niż od razu utworzyć dużą kroplę.
Przegrzewanie elementu
Długie trzymanie grotu w jednym miejscu może odspoić pole lutownicze, stopić izolację lub uszkodzić półprzewodnik. Zamiast zwiększać temperaturę bez końca, użyj większego grota, popraw kontakt cieplny i skróć czas pracy. Przy delikatnych elementach pomocny bywa niewielki radiator lub szczypce odprowadzające ciepło.
Przeczytaj również: Myjka ciśnieniowa Makita czy Karcher – która jest lepsza dla Ciebie?
Brudny albo zużyty grot
Grot pokryty czarnym nalotem słabo przekazuje ciepło i nie przyjmuje spoiwa. Czyść go na bieżąco mosiężną wełną lub wilgotną gąbką przeznaczoną do grotów, a po pracy zostawiaj na nim cienką warstwę spoiwa. Nie piłuj końcówki bez potrzeby, bo możesz usunąć warstwę ochronną.
Po zakończeniu prac elektronicznych usuń pozostałości topnika zgodnie z zaleceniami producenta. W wielu przypadkach wystarcza alkohol izopropylowy i miękka szczoteczka, ale nie każda płytka oraz nie każdy topnik tolerują takie samo czyszczenie.
Bezpieczeństwo przy pracy z gorącym narzędziem
Końcówka lutownicy osiąga temperaturę, która w kilka sekund powoduje poważne oparzenie. Odkładaj ją wyłącznie na stabilną, niepalną podstawkę i nie zostawiaj włączonego urządzenia bez nadzoru.
Pracuj przy dobrej wentylacji albo używaj pochłaniacza oparów. Dym pochodzi głównie z topnika, dlatego nie pochylaj twarzy bezpośrednio nad spoiną. Po pracy umyj ręce, szczególnie gdy używasz spoiwa zawierającego ołów, i przechowuj materiały poza zasięgiem dzieci.
- Nie dotykaj grotu ani metalowych części kolby.
- Nie chłodź narzędzia wodą i nie wymieniaj grotu przy podłączonym zasilaniu.
- Trzymaj przewód z dala od rozgrzanej końcówki.
- Nie używaj uszkodzonej izolacji, wtyczki ani przewodu.
- Przy pracy z instalacją elektryczną zawsze odłącz obwód i sprawdź brak napięcia.
- Do rur gazowych, instalacji pod ciśnieniem i elementów odpowiedzialnych za bezpieczeństwo nie podchodź bez odpowiednich kwalifikacji.
Co można naprawić samodzielnie, a kiedy lepiej odpuścić
Domowa stacja dobrze sprawdzi się przy przewodach niskiego napięcia, kablach audio, prostych płytkach, konektorach, przewodach oświetleniowych i drobnych projektach ogrodowych. Można nią także naprawić przewód czujnika, połączenie w sterowniku nawadniania albo uszkodzony przewód w urządzeniu, o ile naprawa nie dotyczy obwodu sieciowego.
Nie używałbym zwykłej lutownicy do łączenia grubych elementów konstrukcyjnych, przewodów dużej mocy ani miejsc narażonych na silne drgania. W takich sytuacjach lepsze może być zaciskanie, skręcanie zgodne z przeznaczeniem, spawanie albo profesjonalna naprawa.
W przypadku urządzeń podłączanych do 230 V sama spoina nie zapewnia bezpieczeństwa. Potrzebne są właściwa izolacja, odciążenie przewodu, zabezpieczenie przed wilgocią i kontrola całego obwodu. Estetyczne połączenie nie zawsze jest połączeniem bezpiecznym.
Jak wycisnąć więcej z prostego zestawu
Na początek kup nie więcej akcesoriów, niż rzeczywiście wykorzystasz. Największą różnicę robią dobra podstawka, kilka grotów, odsysacz, pęseta i oświetlenie stanowiska. Mikroskop nie jest konieczny przy zwykłych przewodach, ale przy elementach SMD szybko staje się dużym ułatwieniem.
Przed właściwą naprawą wykonaj próbę na kawałku przewodu lub starej płytce. Sprawdź, czy spoiwo rozpływa się po metalu, czy izolacja nie mięknie i czy grot utrzymuje temperaturę po kontakcie z elementem. Taka krótka próba często oszczędza płytkę, której nie da się łatwo wymienić.
Najkrótsza praktyczna zasada brzmi: czysto, stabilnie, szybko i z właściwą temperaturą. Gdy te cztery warunki są spełnione, nawet niedroga stacja pozwala wykonywać trwałe naprawy, a zakup droższego sprzętu ma sens dopiero wtedy, gdy rośnie precyzja, częstotliwość pracy albo wielkość łączonych elementów.
