Awaria instalacji, trudny rozruch albo ciągnik stojący przez kilka tygodni to sytuacje, w których zwykłe odłączenie akumulatora szybko przestaje być wygodne. Pytanie, jak podłączyć hebel w ciągniku, dotyczy przede wszystkim właściwego wpięcia wyłącznika masy, doboru jego parametrów oraz bezpiecznego prowadzenia grubego przewodu. Pokażę praktyczny schemat montażu, typowe błędy i przypadki, w których lepiej skorzystać z instrukcji konkretnego modelu lub pomocy elektryka.
Najbezpieczniejszy montaż opiera się na właściwym wyłączniku i przewodzie masowym
- Wyłącznik montuje się zwykle na przewodzie ujemnym, między akumulatorem a ramą ciągnika.
- Hebel musi mieć parametry odpowiednie dla prądu rozruchowego silnika Diesla, a nie tylko dla napięcia 12 lub 24 V.
- Przed pracą trzeba wyłączyć zapłon, wyjąć kluczyk i odłączyć akumulator zgodnie z jego polaryzacją.
- Nie wolno przełączać hebla na pozycję OFF przy pracującym silniku, ponieważ można uszkodzić alternator albo regulator napięcia.
- Po montażu należy sprawdzić, czy wyłącznik odcina także rozrusznik i wszystkie dodatkowe odbiorniki.
Co naprawdę robi hebel i gdzie powinien się znaleźć
Hebel, czyli wyłącznik masy lub odłącznik akumulatora, przerywa główny obwód między baterią a instalacją elektryczną ciągnika. Po jego wyłączeniu zasilanie tracą między innymi stacyjka, światła, radio, sterowniki i rozrusznik. Daje to ochronę przed przypadkowym poborem prądu podczas postoju oraz możliwość szybkiego odcięcia zasilania przy zwarciu.

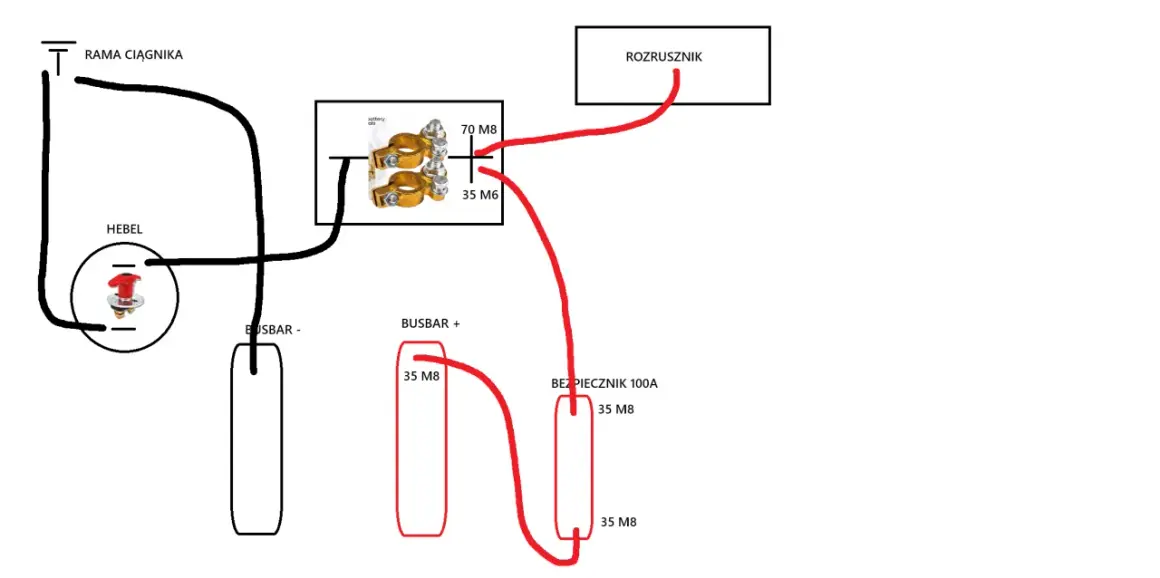

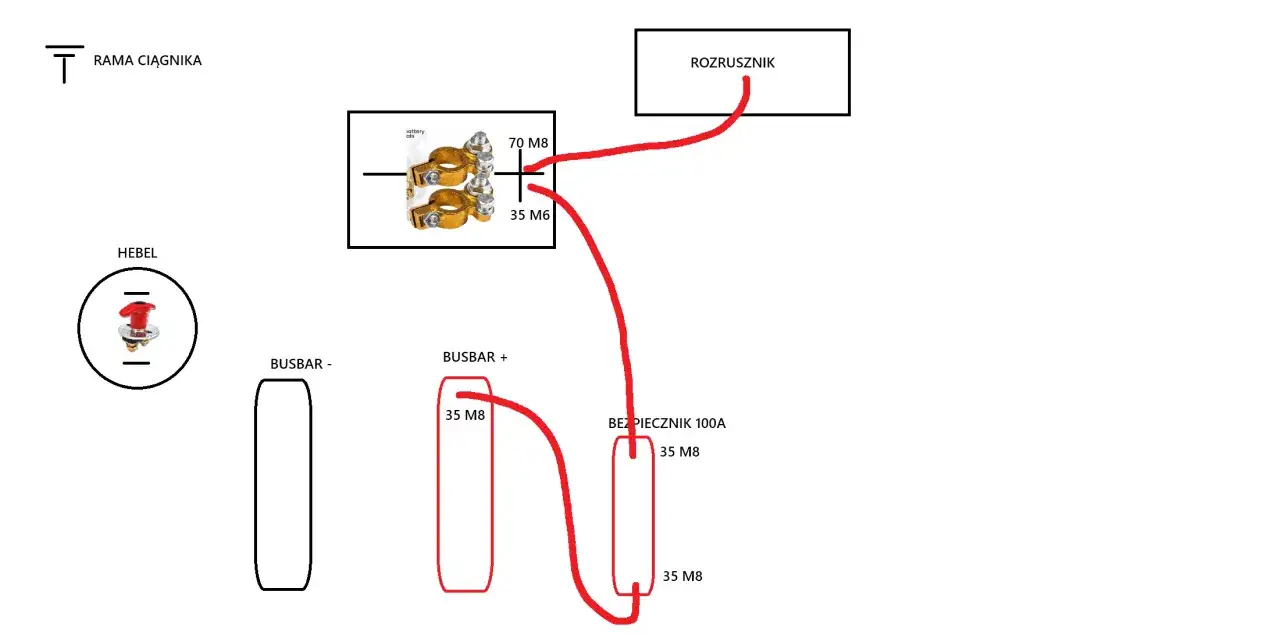

W typowym ciągniku z instalacją o ujemnej masie montuję go na przewodzie ujemnym. Jeden zacisk łączy się wtedy z biegunem ujemnym akumulatora, a drugi z przewodem prowadzącym do ramy lub bloku silnika. Schemat jest prosty: akumulator (-) - hebel - masa ciągnika.
To rozwiązanie jest bezpieczniejsze od montażu na przewodzie dodatnim, ponieważ po stronie masy ryzyko przypadkowego zwarcia obudowy wyłącznika z ramą jest mniejsze. Nie traktuję go jednak jako zasady bez wyjątków. W starszych maszynach może występować dodatnia masa, a w ciągnikach z instalacją 24 V sposób prowadzenia przewodów bywa inny. Przed cięciem kabla trzeba sprawdzić oznaczenia na akumulatorze i schemat konkretnego modelu.
Wybierz miejsce dostępne, ale chronione
Najlepsze miejsce znajduje się blisko akumulatora, na sztywnej ściance skrzynki baterii, wsporniku lub błotniku. Dźwignia powinna być dostępna z poziomu ziemi, a jednocześnie osłonięta przed wodą, błotem, gałęziami i przypadkowym przestawieniem. Nie montowałbym jej przy kolektorze wydechowym ani w miejscu, gdzie może ocierać o maskę.
Jeśli planujesz przykręcenie uchwytu do elementu konstrukcji ochronnej, takiego jak rama ROPS, najpierw sprawdź zalecenia producenta. Nie wolno samowolnie wiercić ani osłabiać pałąka ochronnego. Przewód powinien być prowadzony z dala od ruchomych części, zabezpieczony przed przetarciem i unieruchomiony co kilkadziesiąt centymetrów.
Jak dobrać wyłącznik do ciągnika
Najczęściej spotykane są heble opisane jako 12/24 V i 300 A. Sama liczba 300 A nie daje jednak pełnej odpowiedzi, czy element nadaje się do konkretnego ciągnika. Rozrusznik wysokoprężnej jednostki może podczas zimnego rozruchu pobierać bardzo duży prąd, dlatego trzeba sprawdzić zarówno obciążenie ciągłe, jak i obciążenie chwilowe przy rozruchu.
| Parametr | Na co zwrócić uwagę |
|---|---|
| Napięcie | Wyłącznik musi być przeznaczony co najmniej do napięcia instalacji, czyli 12 V, 24 V albo 6 V w starszej maszynie. |
| Prąd ciągły | Powinien odpowiadać obciążeniu instalacji i pracy odbiorników. Popularne modele mają często około 300 A. |
| Prąd rozruchowy | To parametr ważny dla rozrusznika. W niektórych modelach wynosi 1000-1250 A przez kilka sekund, ale trzeba sprawdzić dane danego produktu. |
| Zaciski | Duże śruby, na przykład M10, ułatwiają podłączenie grubych przewodów i ograniczają ryzyko grzania połączenia. |
| Odporność | W ciągniku liczy się odporność na wilgoć, kurz, wibracje i niską temperaturę. |
W polskich ofertach detalicznych prosty hebel 12/24 V o deklarowanym prądzie 300 A kosztuje zwykle około 30-120 zł. Solidniejsze odłączniki maszynowe lub rozwiązania fabryczne potrafią kosztować 150-250 zł i więcej. Oszczędzanie na wyłączniku za kilkadziesiąt złotych nie ma sensu, jeśli jego styki zaczną się grzać przy każdym uruchomieniu silnika.
Przewód i końcówki są równie ważne jak sam hebel
Nowy odłącznik często wymaga krótkiego przewodu z zarobionymi końcówkami oczkowymi. Jego przekrój powinien być taki sam jak przewodu fabrycznego albo dobrany do prądu rozrusznika i długości trasy. Cienki przewód nie poprawi działania mocnego hebla, tylko stanie się dodatkowym oporem i może się nagrzewać.
Końcówki należy zacisnąć odpowiednią zaciskarką, a nie spłaszczać młotkiem. Miejsce połączenia warto zabezpieczyć przed wilgocią, lecz nie smarować styku warstwą izolującą przed skręceniem. Smar do klem można zastosować dopiero na zewnętrznej powierzchni połączenia.
Podłączenie wyłącznika masy krok po kroku
1. Przygotuj ciągnik i narzędzia
Ustaw maszynę na równej nawierzchni, opuść narzędzie na ziemię, wyłącz WOM, zaciągnij hamulec i wyjmij kluczyk. Silnik powinien być zimny, a miejsce pracy suche. Przygotuj klucze, szczypce, zaciskarkę do końcówek, przewód o właściwym przekroju, koszulki ochronne i multimetr.
Jeżeli ciągnik ma dodatkowy akumulator, ładowarkę, instalację GPS albo gniazdo zasilane bezpośrednio z baterii, uwzględnij je przed rozpoczęciem montażu. Każdy przewód podłączony po stronie akumulatora może omijać hebel i sprawić, że po jego wyłączeniu część instalacji nadal będzie aktywna.
2. Odłącz właściwy przewód
W standardowej instalacji z ujemną masą najpierw zdejmij przewód z bieguna ujemnego akumulatora. Odłączony zacisk zabezpiecz tak, aby nie dotknął przypadkowo słupka baterii ani metalowej części ciągnika. Przy dodatniej masie postępuj zgodnie ze schematem maszyny, ponieważ kolejność i miejsce wpięcia będą odwrotne.
Jeśli jednocześnie wymieniasz przewód dodatni, nie dopuść do zwarcia klucza lub końcówki z ramą. Akumulator może oddać bardzo duży prąd zwarciowy, nawet gdy silnik nie pracuje. Okulary ochronne i rękawice są przy tej pracy rozsądnym minimum.
3. Zamontuj hebel w głównym przewodzie
Przykręć wyłącznik do przygotowanego wspornika, zostawiając swobodny dostęp do pokrętła. Do jednego zacisku podłącz przewód od bieguna ujemnego akumulatora, a do drugiego przewód prowadzący do masy ciągnika. Nie ma znaczenia, który z dwóch zacisków zostanie wybrany jako wejście, chyba że producent oznaczył konkretną stronę.
Połączenie powinno być krótkie, mechanicznie stabilne i pozbawione naprężeń. Nakrętki dokręć momentem podanym przez producenta hebla. Jeśli nie masz takiej informacji, dokręć połączenie pewnie, ale bez uszkadzania gwintu lub obracania zacisku w obudowie. Luźna końcówka jest częstszą przyczyną grzania niż zbyt mały prąd znamionowy wyłącznika.
4. Podłącz pozostałe przewody masowe
Wszystkie przewody, które mają być odłączane przez hebel, powinny znaleźć się po stronie masy ciągnika, czyli za wyłącznikiem. Dotyczy to również dodatkowych przewodów masowych od alternatora, kabiny, oświetlenia roboczego i akcesoriów. Nie podłączaj ich bezpośrednio do bieguna akumulatora, jeśli zależy Ci na całkowitym odcięciu instalacji.
Po montażu sprawdź, czy przewód masowy silnika ma dobry kontakt z blokiem i ramą. Czyste miejsce styku, odpowiednia podkładka i zabezpieczenie przed korozją robią dużą różnicę. Hebel nie naprawi skorodowanej masy, a czasem tylko uwidoczni problem przy rozruchu.
Przeczytaj również: Kanna (paciorecznik) - uprawa i zimowanie. Pełny poradnik!
5. Wykonaj pomiar i próbę rozruchu
Przed podłączeniem baterii ustaw multimetr na pomiar ciągłości obwodu. Przy wyłączonym heb lu między biegunem ujemnym akumulatora a ramą nie powinno być pełnego połączenia. Po włączeniu wyłącznika obwód powinien zostać zamknięty, a połączenie mieć możliwie mały opór.
Podłącz akumulator, włącz hebel i sprawdź światła, sygnał dźwiękowy oraz rozrusznik. Po kilku minutach pracy silnika ostrożnie skontroluj temperaturę zacisków, ale nie dotykaj ich bezpośrednio, jeśli podejrzewasz przegrzewanie. Gorący hebel, zapach izolacji lub iskrzenie oznaczają przerwę w testach i konieczność poprawienia połączeń.
Minus, plus i instalacja 24 V nie zawsze oznaczają to samo
Najprostszy schemat z odłącznikiem na minusie dotyczy współczesnej, ujemnej masy. W starszych ciągnikach mogą występować instalacje 6 V, prądnice oraz dodatnia masa. W takim przypadku nie kopiowałbym rozwiązania z nowszego Ursusa czy Zetora bez sprawdzenia polaryzacji, bo można doprowadzić do problemów z regulatorem lub ładowaniem.
| Rodzaj instalacji | Praktyczne rozwiązanie |
|---|---|
| 12 V, ujemna masa | Hebel zwykle montuje się między biegunem ujemnym akumulatora a masą ciągnika. |
| 24 V, dwa akumulatory | Wyłącznik musi mieć odpowiednie oznaczenie 24 V i prąd rozruchowy dopasowany do rozrusznika. Miejsce wpięcia trzeba potwierdzić ze schematem. |
| 6 V lub dodatnia masa | Nie należy stosować automatycznie schematu dla instalacji 12 V. Najpierw trzeba ustalić biegun uziemiony i typ regulatora. |
| Nowoczesny ciągnik ze sterownikami | Trzeba sprawdzić fabryczną procedurę odłączania baterii. Niektóre układy wymagają opóźnienia po wyłączeniu zapłonu. |
Największą ostrożność zachowuję przy alternatorze. Nie przełączam hebla na OFF podczas pracy silnika, bo odcięcie akumulatora może wywołać skok napięcia i uszkodzić diody lub regulator. Specjalne odłączniki z dodatkowym stykiem D+ albo układem wzbudzenia istnieją, ale można je stosować wyłącznie zgodnie z instrukcją konkretnego urządzenia.
Błędy, przez które montaż nie spełnia swojej funkcji
Pierwszym błędem jest kupowanie hebla wyłącznie na podstawie hasła „300 A”. Trzeba sprawdzić, czy chodzi o prąd ciągły, chwilowy czy maksymalny. W opisie może pojawić się wysoka wartość rozruchowa, ale bez informacji o czasie jej trwania nie wiadomo, jak wyłącznik zachowa się podczas dłuższego kręcenia zimnym silnikiem.
Drugi problem to podłączenie tylko przewodów od stacyjki, z pominięciem kabla rozrusznika albo alternatora. Taki montaż może wyłączyć światła, ale nie odetnie całej instalacji. Hebel powinien znajdować się w głównym torze zasilania, zanim przewód rozdzieli się na poszczególne obwody.
Nie polecam też montowania odłącznika w kabinie na cienkich przewodach sterujących, jeśli jest to zwykły mechaniczny hebel dużej mocy. Prąd rozrusznika musi płynąć przez odpowiednio grube przewody i zaciski. Zdalne wyłączniki wymagają osobnego schematu, przekaźnika lub siłownika, dlatego nie należy traktować ich jak zwykłego przełącznika.
Do elektryka pojechałbym wtedy, gdy ciągnik ma ładowarkę czołową z dodatkową instalacją, dwa akumulatory, 24 V, sterowniki elektroniczne albo ślady wcześniejszych przeróbek. Pomoc fachowca ma sens również wtedy, gdy po montażu pojawiają się problemy z ładowaniem, samoczynne rozładowywanie lub grzanie przewodów.
Po montażu zostaw sobie jeden prosty nawyk
Po zakończeniu pracy wyłącz zapłon, odczekaj chwilę, aby sterowniki zakończyły swoje procedury, i dopiero wtedy przestaw hebel na OFF. Przy starszym, prostym ciągniku zwykle wystarczy kilka sekund, natomiast nowsza maszyna może wymagać czasu wskazanego w instrukcji.
Jeżeli wyłącznik został dobrany do napięcia, prądu rozruchowego i przewodu, a wszystkie odgałęzienia znajdują się po właściwej stronie, montaż jest prosty i trwały. Ja traktuję hebel jako element bezpieczeństwa i wygody, ale nie jako zamiennik sprawnej instalacji, dobrego akumulatora ani regularnej kontroli przewodów.
