Stare oznaczenia ciśnienia nadal pojawiają się w instrukcjach urządzeń, na tabliczkach znamionowych i w archiwalnych projektach instalacji. W praktyce pod pojęciem dawnej jednostki ciśnienia najczęściej kryją się jednostki spoza SI, które przez lata funkcjonowały w fizyce, medycynie, meteorologii i technice. Jeśli chcesz je poprawnie odczytać, przeliczyć i nie pomylić przy pracy z instalacją, trzeba znać nie tylko nazwę, ale też kontekst pomiaru.
Najważniejsze informacje w skrócie
- SI bazuje na paskalu, więc to do Pa i kPa najlepiej sprowadzać stare wartości.
- Najczęściej spotkasz atm, at, Torr, mmHg, bar i w starszych opracowaniach także baria.
- atm i at to nie to samo - różnią się o ponad 3%, więc nie warto ich mylić.
- Torr i mmHg są w praktyce bardzo zbliżone, ale metrologicznie nie są już identyczne.
- W budownictwie, hydraulice i ogrodzie najczęściej trafisz dziś na bar, hPa, kPa i psi.
- Najwięcej błędów bierze się z pomylenia ciśnienia absolutnego ze względnym.
Co zwykle kryje się pod dawną jednostką ciśnienia
Najprościej mówiąc, chodzi o jednostkę, która była kiedyś powszechna, a dziś została wyparta przez paskal albo jego wielokrotności. W polskich realiach technicznych najczęściej mam do czynienia z atmosferą fizyczną, atmosferą techniczną, tokrem lub torr, milimetrami słupa rtęci oraz barami. W starszych materiałach fizycznych może pojawić się też baria, czyli ślad po układzie CGS, dawniej używanym w naukach ścisłych.
Warto od razu rozróżnić dwie rzeczy: atmosfera fizyczna oznaczana jako atm i atmosfera techniczna oznaczana jako at. To nie są zamienne skróty. Ja zawsze sprawdzam symbol, bo sama litera robi różnicę większą niż 3% - a przy doborze pompy, ocenie wydajności instalacji albo porównywaniu danych z dwóch źródeł taki błąd potrafi zmienić sens całej tabeli.
W praktyce pytanie o dawną jednostkę ciśnienia zwykle sprowadza się do jednego: jak odczytać stary zapis i przełożyć go na współczesny język techniczny. I właśnie dlatego zamiast pamiętać wyłącznie nazwy, lepiej znać ich wartości i typowe zastosowania.
Najważniejsze historyczne jednostki i ich przeliczenia

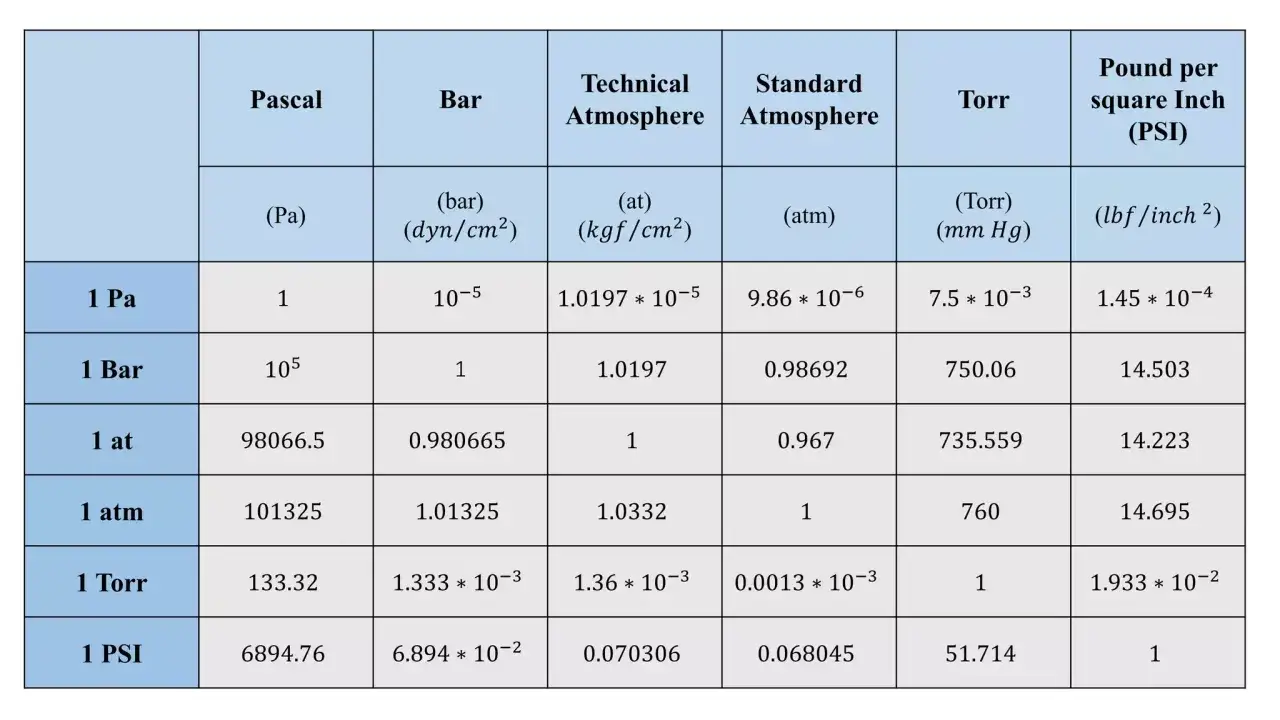

Najczytelniej widać to w prostym zestawieniu. Zestawiam tu jednostki, które nadal przewijają się w starszych dokumentach, podręcznikach i opisach urządzeń. Według zestawień NIST 1 atm to 101 325 Pa, 1 bar to 100 000 Pa, a 1 Torr odpowiada 133,3224 Pa, więc przeliczenia da się wykonać bez zgadywania.
| Jednostka | Wartość w Pa | Gdzie spotyka się ją najczęściej | Status dziś |
|---|---|---|---|
| atm - atmosfera fizyczna | 101 325 Pa | chemia, fizyka, starsze opisy warunków standardowych | pozaukładowa, ale nadal rozpoznawalna |
| at - atmosfera techniczna | 98 066,5 Pa | stare instrukcje techniczne, instalacje, urządzenia przemysłowe | historyczna i spotykana głównie w archiwach |
| bar | 100 000 Pa | budownictwo, hydraulika, pneumatyka, meteorologia | nie jest SI, ale jest szeroko używany |
| Torr | 133,3224 Pa | próżnia, laboratoria, aparatura pomiarowa | poza SI, lecz nadal żywy w praktyce |
| mmHg - milimetr słupa rtęci | 133,322387415 Pa | medycyna, stare barometry, dawne manometry rtęciowe | ciągle używany w wybranych dziedzinach |
| baria / barye | 0,1 Pa | stare opracowania fizyczne, układ CGS | raczej podręcznikowa ciekawostka |
| psi | 6 894,757 Pa | sprzęt importowany, hydraulika, sprężarki, rynek USA/UK | bardzo częsta w dokumentacji technicznej |
Najważniejszy wniosek: bar jest blisko atmosfery, ale nią nie jest, a at i atm różnią się jeszcze bardziej. To właśnie te dwie pary jednostek najczęściej myli się przy starych opisach urządzeń. Z kolei Torr i mmHg są sobie bardzo bliskie w codziennym użyciu, choć metrologicznie nie powinno się ich traktować jako dosłownie tej samej jednostki.
Sam fakt istnienia takich jednostek to nie przypadek - BIPM zalicza bar do jednostek pozaukładowych dopuszczonych do użycia z SI, co dobrze pokazuje, jak długo technika trzymała się wygodnych historycznych zapisów. To prowadzi prosto do pytania, jakimi narzędziami w ogóle mierzono te wartości.
Jakie narzędzia pomiarowe stały za tymi zapisami
Dawne jednostki ciśnienia nie pojawiły się znikąd. Wynikały z konstrukcji przyrządów, które przez lata były podstawą pomiaru. Jedne opierały się na słupie cieczy, inne na odkształceniu sprężyny, a jeszcze inne na pomiarze różnicy między próżnią a ciśnieniem otoczenia. To właśnie narzędzie często tłumaczy, dlaczego w dokumentacji widzisz konkretne oznaczenie jednostki.
| Narzędzie | Jak działa | Jakie jednostki zwykle pokazuje | Typowe zastosowanie |
|---|---|---|---|
| Barometr rtęciowy | Mierzy wysokość słupa rtęci pod wpływem ciśnienia atmosferycznego | mmHg, Torr | meteorologia, historyczne laboratoria |
| Manometr U-rurkowy | Porównuje poziomy cieczy w dwóch ramionach rurki | mmH2O, mmHg, czasem Torr | nauka, podstawowe pomiary warsztatowe |
| Manometr sprężynowy Bourdon | Wykorzystuje odkształcenie metalowej rurki pod ciśnieniem | bar, psi, kPa | kotłownie, kompresory, instalacje hydrauliczne |
| Próżniomierz | Mierzy bardzo niskie ciśnienia, często w układach laboratoryjnych | Torr, mbar, Pa | próżnia techniczna, serwis, chłodnictwo |
| Sfigmomanometr | Ocenia ciśnienie krwi w oparciu o mankiet i układ pomiarowy | mmHg | medycyna |
To rozróżnienie ma znaczenie praktyczne. Jeśli przyrząd mierzy wysokość słupa cieczy, naturalnie prowadzi do jednostek typu mmHg albo podobnych. Jeśli bazuje na sprężynie lub membranie, częściej kończy się na barach, psi albo kPa. Ja zawsze patrzę najpierw na zasadę działania urządzenia, bo ona mówi więcej niż sam skrót na tarczy.
W budownictwie i ogrodzie to też widać bardzo wyraźnie: w starszych kotłowniach, przy hydroforach, kompresorach i pompkach do podlewania można spotkać różne skale, zależnie od tego, skąd pochodził sprzęt i kiedy został wyprodukowany. To dobry moment, żeby przejść od teorii do szybkiego przeliczania wartości.
Jak przeliczać stare wartości bez zgadywania
Najbezpieczniejsza zasada jest banalna, ale działa zawsze: najpierw zamieniam wszystko na Pa albo kPa, dopiero potem porównuję wyniki. Dzięki temu nie mieszam jednostek absolutnych i względnych, nie gubię przecinka i nie przeliczam dwa razy tego samego.
- Sprawdzam symbol jednostki, bo atm, at i bar oznaczają różne rzeczy.
- Patrzę, czy chodzi o ciśnienie absolutne, czy o ciśnienie względem atmosfery.
- Przeliczam wartość do Pa lub kPa.
- Dopiero wtedy porównuję ją z danymi producenta albo z nową dokumentacją.
| Przykład | Po przeliczeniu | Dlaczego to się przydaje |
|---|---|---|
| 2 bar | 200 kPa | typowy punkt odniesienia dla pomp, instalacji i testów szczelności |
| 1,5 atm | 152,0 kPa | pojawia się w starszych opisach laboratoryjnych i technicznych |
| 3 at | 294,2 kPa | pomaga szybko zrozumieć stare tabliczki znamionowe |
| 760 Torr | 101,3 kPa | pokazuje, dlaczego Torr kojarzy się z ciśnieniem atmosferycznym |
| 150 psi | 1 034,2 kPa | ważne przy sprzęcie importowanym i osprzęcie hydraulicznym |
Jeśli mam do czynienia ze starą instrukcją, wolę też od razu sprawdzić, czy podana wartość jest dla układu względnego, czy bezwzględnego. W instalacjach budowlanych to nie detal techniczny, tylko realne źródło pomyłek. I właśnie dlatego sama znajomość tabeli przeliczeń nie wystarcza - trzeba jeszcze wiedzieć, gdzie te jednostki wciąż żyją w praktyce.
Na co uważać przy starych manometrach i dokumentacji technicznej
W nowoczesnych projektach budowlanych i ogrodowych najczęściej widzę dziś bar, kPa i hPa. To naturalne, bo takie zapisy są wygodne w hydraulice, instalacjach grzewczych, systemach nawadniania, pompach i sprężarkach. W starszych urządzeniach, szczególnie sprowadzanych z zagranicy albo wyprodukowanych lata temu, równie łatwo można jednak trafić na psi, at albo nawet mmHg.
- Kotły i instalacje CO - zwykle bar, czasem stare manometry z inną skalą odniesienia.
- Hydrofory i pompy - bar, kPa, a w sprzęcie importowanym także psi.
- Nawadnianie ogrodu - najczęściej bar, bo tak opisuje się wydajność zraszaczy i pomp.
- Sprężarki i pneumatyka - bar i psi, zależnie od rynku oraz producenta.
- Próżnia i chłodnictwo - Torr, mmHg, mbar lub Pa.
Ja w takich sytuacjach nie ufam samemu napisowi na tarczy. Sprawdzam kartę katalogową, zakres pracy i informację o punkcie odniesienia. Czasem 1 bar oznacza ciśnienie względem atmosfery, a czasem ciśnienie absolutne - i to już zupełnie inna historia. W praktyce najbardziej opłaca się trzymać jednej zasady: stary zapis przeliczyć do współczesnej jednostki, a potem dopiero oceniać, czy wartość jest bezpieczna, poprawna i zgodna z zaleceniami producenta.
Takie podejście oszczędza błędów przy remontach, serwisie urządzeń i doborze osprzętu do domu lub ogrodu. Jeśli widzisz stare oznaczenie na manometrze, nie zgaduj - odczytaj jednostkę, rozpoznaj typ przyrządu i sprowadź wynik do Pa albo kPa. To najkrótsza droga do pewnej interpretacji, zwłaszcza wtedy, gdy dokumentacja ma już swoje lata.
