Suwmiarka z noniuszem 0,05 mm przydaje się wszędzie tam, gdzie zwykła linijka przestaje wystarczać: przy średnicy śruby, grubości profilu, rurze czy głębokości otworu. W tym artykule pokazuję, jak mierzyć suwmiarką 0,05 mm bez zgadywania, jak odczytać wynik krok po kroku oraz jak uniknąć błędów, które najczęściej psują pomiar. Dzięki temu łatwiej ocenisz, czy narzędzie daje Ci wynik wystarczająco pewny do pracy warsztatowej, budowlanej albo przy drobnych naprawach.
Najpierw odczytaj całe milimetry, potem dodaj wartość z noniusza
- Sprawdź zero przed każdym pomiarem, bo od niego zaczyna się wiarygodny odczyt.
- Skala główna pokazuje pełne milimetry, a noniusz dopowiada część dziesiętną.
- W suwmiarce 0,05 mm każda kolejna zbieżna kreska dodaje 0,05 mm do wyniku.
- Patrz na skalę na wprost, inaczej łatwo wprowadzić błąd paralaksy.
- Do pomiaru otworu, średnicy zewnętrznej i głębokości używa się innych części suwmiarki.
Jak działa suwmiarka z noniuszem 0,05 mm
Noniusz to pomocnicza skala, która pozwala odczytać ułamki milimetra. W wersji 0,05 mm każda działka noniusza jest o 0,05 mm krótsza od działki skali głównej, dlatego przy przesuwaniu suwaka kolejne kreski „doganiają” kreski na głównej podziałce. W praktyce spotyka się najczęściej noniusz 19 mm albo 39 mm, ale zasada odczytu pozostaje identyczna.
Ja patrzę na to bardzo prosto: skala główna mówi mi, ile mam pełnych milimetrów, a noniusz dopowiada resztę. Jeśli ten podział jest jasny, pomiar przestaje być sztuką zgadywania, a staje się powtarzalnym ruchem ręki i oka. Gdy to rozumiesz, można przejść do samego odczytu.
- 0 na noniuszu wyznacza punkt startowy odczytu.
- Skala główna daje pełne milimetry.
- Pokrzywienie odczytu wynika zwykle z błędu ustawienia, a nie z samej skali.
Właśnie dlatego warto najpierw zrozumieć zasadę działania narzędzia, a dopiero potem przejść do praktyki krok po kroku.

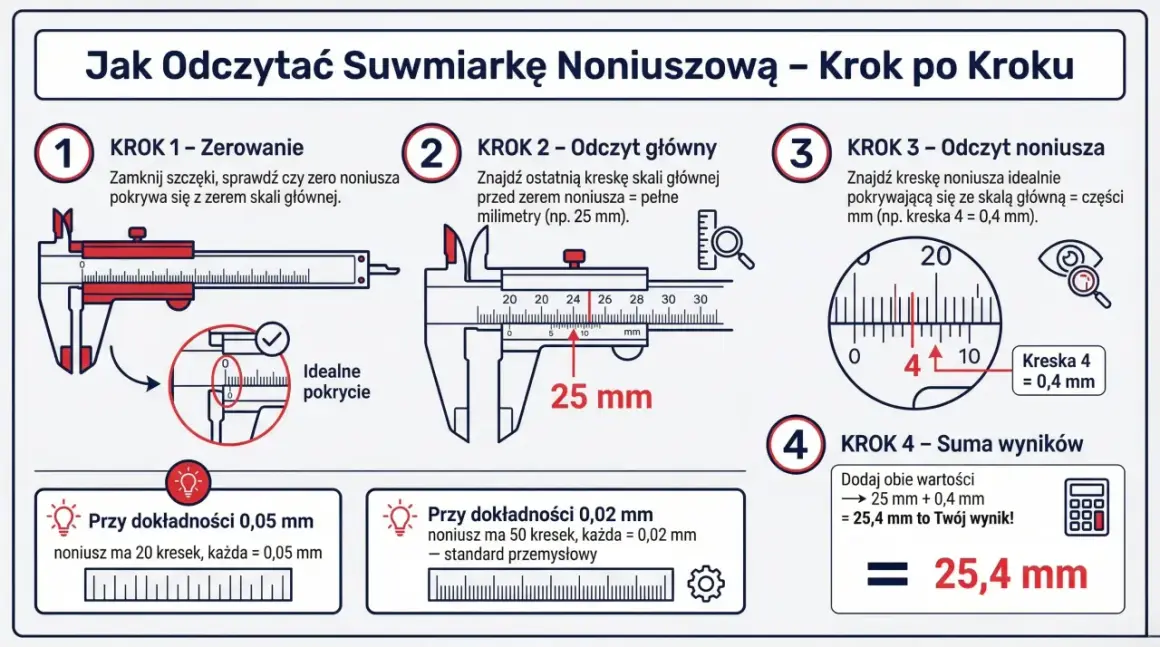

Odczyt krok po kroku bez zgadywania
W praktyce najważniejsze są trzy rzeczy: zero, pełne milimetry i kreska noniusza, która zgrywa się najlepiej z główną skalą. Ja zawsze robię to w tej samej kolejności, bo wtedy wynik nie zależy od pośpiechu ani od tego, czy mierzony element jest śrubą, rurą czy profilem stalowym.
- Zamykam szczęki i sprawdzam, czy 0 noniusza pokrywa się z 0 skali głównej.
- Wsuwam element między szczęki i domykam je lekko, bez ściskania.
- Odczytuję ostatnią pełną wartość milimetra widoczną przed zerem noniusza.
- Szukam kreski noniusza, która najlepiej zbiega się z kreską skali głównej.
- Mnożę numer tej kreski przez 0,05 mm i dodaję do pełnych milimetrów.
Przykład jest prosty: jeśli zero noniusza stoi między 18 a 19 mm, a z kreską głównej skali pokrywa się 7. kreska noniusza, wynik wynosi 18 mm + 0,35 mm, czyli 18,35 mm. Gdy zbiega się kreska oznaczona 10, dostajesz 18,50 mm. To jest właśnie najważniejsza zasada: najpierw pełne milimetry, potem dodatek z noniusza.
| Odczyt z głównej skali | Kreska noniusza | Dodatek | Wynik |
|---|---|---|---|
| 18 mm | 7 | 0,35 mm | 18,35 mm |
To wystarcza przy większości pomiarów zewnętrznych, ale gdy mierzysz otwór, rowek albo głębokość, trzeba już użyć innych części narzędzia.
Jak mierzyć średnicę zewnętrzną, wewnętrzną i głębokość
Ten sam przyrząd mierzy nie tylko średnicę zewnętrzną. W budowie, stolarce i przy ogrodowych detalach przydaje się też do sprawdzania otworów, rowków oraz głębokości. Ważne jest więc nie tylko to, co mierzysz, ale też którą częścią suwmiarki to robisz.
| Rodzaj pomiaru | Jakiej części używam | Przykład zastosowania | Na co uważam |
|---|---|---|---|
| Średnica zewnętrzna | Szczęki zewnętrzne | Śruba, wałek, rura, profil | Delikatny docisk i ustawienie prostopadle do powierzchni |
| Średnica wewnętrzna | Szczęki wewnętrzne | Otwór w elemencie, tuleja, gniazdo | Nie rozpycham szczęk na siłę i sprawdzam punkt największego rozwarcia |
| Głębokość lub stopień | Głębokościomierz lub powierzchnia oporowa | Otwór, rowek, uskok w detalu | Suwmiarka musi leżeć płasko na krawędzi |
Średnica zewnętrzna
Przy rurze, profilu albo śrubie przykładam szczęki do najszerszego miejsca, ale nie dociskam ich zbyt mocno. To ważne szczególnie przy cienkościennych rurach i miękkich materiałach, które potrafią minimalnie ulec spłaszczeniu. Jeśli element jest większy lub ma lekko owalny przekrój, robię pomiar w dwóch miejscach, często obracając go o 90 lub 180 stopni.
Średnica wewnętrzna
Do otworów używam mniejszych szczęk wewnętrznych. Tu najczęstszy błąd polega na zbyt szybkim rozwarciu i przekoszeniu narzędzia, przez co wynik wychodzi większy, niż jest w rzeczywistości. Gdy otwór ma znaczenie montażowe, ja zawsze sprawdzam go w kilku punktach, bo zużycie, zadzior po wierceniu albo lekka owalność potrafią zmienić ocenę pasowania.
Przeczytaj również: Jak zrobić poziomicę wodną - proste kroki, które musisz znać
Głębokość i stopień
Przy pomiarze głębokości ważna jest stabilna podstawa. Suwmiarka musi leżeć równo na krawędzi otworu lub uskoku, inaczej kilka setek milimetra znika w przechyleniu. To szczególnie przydatne przy detalach montażowych, kątownikach, wpustach i wybraniach, gdzie liczy się nie tylko wymiar, ale też powtarzalność.
Kiedy wiesz, którą częścią narzędzia mierzyć dany element, łatwiej wyłapać błędy, które najczęściej psują wynik.
Najczęstsze błędy, które zaniżają albo zawyżają wynik
Przy dokładności 0,05 mm nawet drobne niedopatrzenie potrafi zmienić odczyt bardziej niż sama podziałka. Najczęściej nie zawodzi suwmiarka, tylko sposób, w jaki jest trzymana albo odczytywana.
- Patrzenie pod kątem. To klasyczna paralaksa, czyli błąd wynikający z odczytu nie na wprost, ale z boku.
- Za mocny docisk. Szczęki ustawiają się skośnie, a cienka ścianka rury albo miękki materiał mogą dać zafałszowany wynik.
- Brud, opiłki i zadziory. Nawet drobny pył po cięciu lub wierceniu zmienia wynik o kilka setek milimetra.
- Źle ustawione zero. Jeśli po zamknięciu szczęk kreski nie pokrywają się idealnie, każdy pomiar trzeba skorygować.
- Pomiar materiału, który pracuje. Mokre drewno, miękka guma czy cienka blacha nie zachowują się tak samo jak sztywny metal.
Ja przy takich pomiarach zawsze zwalniam tempo. W praktyce kilka sekund więcej daje lepszy wynik niż pośpieszne domykanie szczęk i przekonanie, że „jakoś to będzie”. To właśnie dlatego przed wyborem dokładności warto zastanowić się nad rodzajem pracy, a nie tylko nad tym, co jest nadrukowane na narzędziu.
Kiedy 0,05 mm wystarczy, a kiedy lepiej wybrać inną dokładność
Do wielu zadań w warsztacie, na budowie i przy pracach wokół domu suwmiarka 0,05 mm jest po prostu rozsądnym kompromisem. Wystarcza do kontroli średnicy śruby, sprawdzenia profilu, pomiaru rury czy wstępnej oceny otworu. Jeśli jednak wchodzisz w ciasne pasowanie albo kontrolę detali, w których setne milimetra naprawdę robią różnicę, dokładniejszy przyrząd ma więcej sensu.
| Rozdzielczość | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| 0,1 mm | Szybka, orientacyjna kontrola wymiaru | Prosta obsługa i mniejsza wrażliwość na drobne błędy odczytu | Słabsza przy ciasnych pasowaniach |
| 0,05 mm | Większość prac warsztatowych, montażowych i remontowych | Dobry balans między szybkością a precyzją | Wymaga starannego ustawienia i odczytu |
| 0,02 mm | Dokładniejsze dopasowania i kontrola detali | Większy zapas precyzji | Łatwiej ujawnić błąd użytkownika, jeśli technika jest słaba |
Rozdzielczość nie jest tym samym co rzeczywista dokładność. Stan szczęk, siła docisku, zabrudzenie i temperatura elementu nadal mają znaczenie, więc nawet dobry noniusz nie zastąpi poprawnej techniki. Gdy to rozumiesz, można już przejść do tego, jak utrzymać stabilny odczyt na co dzień.
Jak utrzymać powtarzalny odczyt w warsztacie i na budowie
Ja przed każdym pomiarem robię krótki przegląd narzędzia, bo to zajmuje kilka sekund, a oszczędza mnóstwo wątpliwości. Najpierw przecieram szczęki, potem zamykam suwmiarkę do zera i dopiero wtedy przykładam ją do elementu. Jeśli pracuję przy kilku podobnych detalach, sprawdzam wynik dwa razy i czasem obracam element, żeby wyłapać owalność albo krzywe cięcie.
- Czyść szczęki i mierzony element z pyłu, opiłków i farby.
- Sprawdzaj zero przy zamkniętej suwmiarce.
- Trzymaj narzędzie prosto, bez przechyłu i bez nadmiernego docisku.
- Nie zostawiaj suwmiarki w wilgoci ani luzem w skrzynce z ciężkimi narzędziami.
- Gdy wynik ma znaczenie montażowe, zrób drugi pomiar w innym miejscu.
W praktyce właśnie ten nawyk daje największą różnicę: nie sama liczba na noniuszu, tylko konsekwentny sposób pracy. Dzięki temu suwmiarka 0,05 mm pozostaje narzędziem, które pomaga podejmować decyzje, a nie źródłem losowych sporów o kilka setek milimetra.
