Ciśnienie pojawia się wszędzie tam, gdzie pracuje woda, powietrze albo hydraulika: w instalacji grzewczej, przy pompie ogrodowej, w kompresorze czy w układzie nawadniania. Żeby odczyt miał sens, trzeba rozumieć nie tylko skalę na mierniku, ale też to, czy wynik dotyczy wartości względnej, bezwzględnej czy różnicowej. W tym tekście pokazuję najważniejsze jednostki oraz przyrządy pomiarowe, a także to, jak dobrać je do codziennych prac w domu, warsztacie i ogrodzie.
To są najważniejsze rzeczy na start
- Pa jest jednostką SI, ale w praktyce często spotkasz też bar, hPa i kPa.
- 1 bar = 100 kPa, a 1 hPa = 1 mbar, więc te zapisy łatwo przeliczać.
- Manometr mierzy ciśnienie w układach zamkniętych, a barometr ciśnienie atmosferyczne.
- Presostat nie służy do precyzyjnego odczytu, tylko do uruchamiania lub wyłączania urządzenia po przekroczeniu progu.
- Najczęstsze pomyłki dotyczą złego zakresu skali, rodzaju ciśnienia i braku dopasowania do medium.
Jak rozumieć ciśnienie w codziennym pomiarze
Najprościej mówiąc, ciśnienie to siła działająca na określoną powierzchnię. Dla użytkownika miernika ważniejsze od samej definicji jest jednak to, do czego wynik jest odnoszony. W praktyce spotykam trzy sytuacje: pomiar względem atmosfery, względem próżni oraz pomiar różnicy między dwoma punktami układu.
Przeczytaj również: Poziomica laserowa Stanley czy Bosch – która jest lepsza do Twoich prac?
Ciśnienie względne, bezwzględne i różnicowe
Ciśnienie względne pokazuje, o ile układ jest nad atmosferą albo pod nią. Tak działają większość manometrów w instalacjach wodnych i pneumatycznych. Ciśnienie bezwzględne liczy się od zera absolutnego, więc przydaje się tam, gdzie liczy się pełny stan układu, na przykład w części procesów technicznych i laboratoryjnych. Z kolei ciśnienie różnicowe mówi tylko, jaka jest różnica między dwoma punktami, dlatego wykorzystuje się je przy filtrach, wentylacji i kontroli przepływu.
Jeśli pomylisz te trzy pojęcia, nawet poprawnie dobrana skala pokaże mylący wynik. Dlatego zanim spojrzę na jednostki, zawsze sprawdzam, jaki typ pomiaru naprawdę mam przed sobą. To oszczędza najwięcej błędów już na starcie.

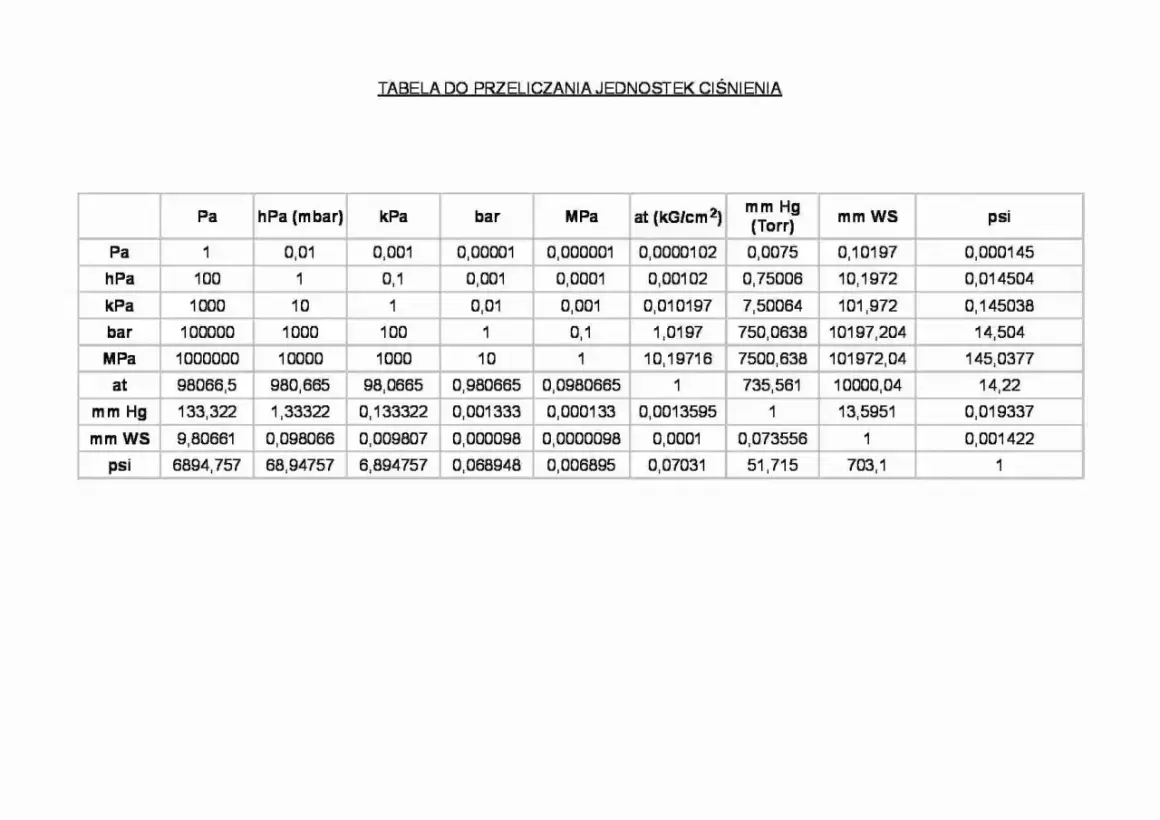

Najczęściej spotykane jednostki ciśnienia
W Polsce w praktyce budowlanej, instalacyjnej i ogrodowej najczęściej przewijają się pascal, kilopascal, bar i hektopascal. W innych branżach trafisz też na atmosferę, milimetr słupa rtęci oraz psi. Poniżej zestawiam najważniejsze wartości tak, żeby łatwo było je porównać bez szukania kalkulatora.
| Jednostka | Wartość w Pa | Gdzie spotkasz | Co to znaczy w praktyce |
|---|---|---|---|
| Pa | 1 Pa | Laboratoria, obliczenia, dokumentacja techniczna | Bardzo mała jednostka, rzadsza w codziennym użyciu |
| kPa | 1 000 Pa | Budownictwo, hydraulika, wentylacja | Wygodna przy średnich zakresach i prostych przeliczeniach |
| MPa | 1 000 000 Pa | Hydraulika siłowa, badania materiałowe | Przydatna przy dużych ciśnieniach, gdzie Pa dawałby nieczytelne liczby |
| bar | 100 000 Pa | Sprężone powietrze, pompy, technika instalacyjna | Jedna z najbardziej praktycznych jednostek w codziennej pracy |
| hPa / mbar | 100 Pa | Meteorologia, barometry, niektóre czujniki | 1 hPa = 1 mbar, więc oba zapisy mają tę samą wartość liczbową |
| atm | 101 325 Pa | Fizyka, dane katalogowe, opisy referencyjne | Wygodne odniesienie do ciśnienia atmosferycznego |
| mmHg / Torr | ≈ 133,322 Pa | Medycyna, próżnia, laboratoria | Starszy zapis, nadal spotykany w specjalistycznych zastosowaniach |
| psi | 6 894,757 Pa | Narzędzia z USA, motoryzacja, część kompresorów | Przydatne tam, gdzie dominuje system imperialny |
Najważniejsze relacje, które zapamiętuję bez namysłu, to 1 bar = 100 kPa oraz 1 MPa = 10 bar. To wystarcza, żeby szybko porównać wynik z manometru, kompresora albo dokumentacji technicznej. Warto też pamiętać, że standardowe ciśnienie atmosferyczne na poziomie morza to 1013,25 hPa, czyli 101,325 kPa albo 1,01325 bar.
Takie skróty myślowe nie zastępują pełnego przeliczenia, ale bardzo pomagają w codziennej pracy. Skoro już wiadomo, co oznaczają liczby, pora przejść do tego, jak odczytywać je bez pomyłek.
Jak przeliczać bez gubienia zer
Najprostsza reguła, której używam na co dzień, brzmi tak: bar i kPa przelicza się szybko, jeśli pamiętasz o mnożniku 100. 1 bar to 100 kPa, a 1 MPa to 10 bar. Z kolei hPa i mbar są numerycznie równe, więc 1013 hPa to 1013 mbar. To właśnie dlatego w prognozach pogody można bez problemu porównywać oba zapisy.
- 1 bar = 100 kPa - najwygodniejsza reguła przy pompach, kompresorach i instalacjach.
- 1 hPa = 1 mbar - przydatne w meteorologii i na barometrach.
- 1 atm = 101,325 kPa - wygodne odniesienie do ciśnienia atmosferycznego.
- 1 psi ≈ 6,895 kPa - warto zapamiętać przy sprzęcie z rynku amerykańskiego.
- 1 mmHg ≈ 133,322 Pa - używane tam, gdzie nadal żyje starsza tradycja pomiarowa.
Najczęstszy błąd to nie sama matematyka, tylko zły kontekst. 3 bar na manometrze instalacji to co innego niż 3 bar absolutne w układzie próżniowym, bo odniesienie jest inne. Gdy wynik ma znaczenie techniczne, zawsze sprawdzam opis przyrządu i zapis w dokumentacji.
W praktyce wystarczy kilka pewnych przeliczników, ale to one decydują, czy wynik jest użyteczny, czy tylko wygląda profesjonalnie. Następny krok to już wybór przyrządu, bo nie każdy miernik robi to samo.
Jakie przyrządy służą do pomiaru ciśnienia
Tu najłatwiej popełnić skrót myślowy: wielu użytkowników mówi „manometr” na każdy miernik ciśnienia, a to nie zawsze jest poprawne. W praktyce dobór narzędzia zależy od tego, czy chcesz tylko odczytać wartość, czy też sterować urządzeniem albo rejestrować dane.
- Manometr - podstawowy przyrząd do układów zamkniętych. Sprawdza się przy wodzie, powietrzu, CO, instalacjach hydraulicznych i kompresorach.
- Barometr - mierzy ciśnienie atmosferyczne. Przydaje się w meteorologii, a pośrednio także przy analizie warunków pracy niektórych układów.
- Manowakuometr - pokazuje zarówno nadciśnienie, jak i podciśnienie. To rozsądny wybór, gdy układ pracuje po obu stronach zera.
- Mikromanometr - służy do bardzo małych różnic ciśnienia. Jest praktyczny przy wentylacji, filtrach i pomiarach przepływu.
- Czujnik lub przetwornik ciśnienia - zamienia wartość fizyczną na sygnał elektryczny. Tego typu rozwiązanie wybiera się do automatyki, monitoringu i rejestracji.
- Presostat - nie tyle mierzy, ile reaguje na przekroczenie ustawionego progu. To ważna różnica, bo presostat jest elementem sterowania, a nie precyzyjnego odczytu.
Jeśli mam wskazać najpraktyczniejszą zasadę: do prostego sprawdzenia wystarczy tarcza lub ekran, ale do pracy z instalacją, która ma sama reagować na zmianę ciśnienia, lepszy będzie czujnik albo presostat. Właśnie na tym etapie najczęściej widać różnicę między „widać wartość” a „system działa prawidłowo”.
Gdy już wiesz, czym mierzyć, pozostaje pytanie, jaki sprzęt wybrać do konkretnego zadania. To zwykle decyduje o tym, czy pomiar będzie wygodny i czytelny, czy tylko teoretycznie poprawny.
Jak dobrać przyrząd do domu, warsztatu i ogrodu
Wybór miernika nie kończy się na nazwie. Ja zwykle patrzę na trzy rzeczy: zakres pomiarowy, rodzaj medium i warunki pracy. Jeśli urządzenie ma obsługiwać pompę ogrodową, sprężarkę albo instalację grzewczą, zakres musi zostawić zapas, a skala powinna być czytelna z odległości, z której naprawdę będziesz ją odczytywać.
| Zastosowanie | Najlepszy wybór | Na co zwrócić uwagę | Praktyczna wskazówka |
|---|---|---|---|
| Pompa ogrodowa, hydrofor, podlewanie | Manometr, często 0-6 bar albo 0-10 bar | Odporność na drgania, czytelna skala | W układzie z pulsacją pomaga wersja z wypełnieniem glicerynowym |
| Instalacja wodna lub CO | Manometr albo manowakuometr | Zakres z zapasem ponad normalną pracę | Nie wybieraj skali „na styk”, bo odczyt przy krawędzi jest mało wygodny |
| Kompresor i narzędzia pneumatyczne | Manometr w bar lub psi | Jasny podział działek, trwała obudowa | Jeśli sprzęt jest importowany, sprawdź, czy opis podaje bar czy psi |
| Wentylacja, filtry, małe różnice ciśnień | Mikromanometr | Wysoka czułość i stabilny odczyt | Tu zwykły manometr zwykle daje zbyt mało precyzyjny obraz |
| Automatyka i monitoring | Czujnik lub przetwornik ciśnienia | Zakres wyjścia, kompatybilność z układem sterowania | Do rejestracji danych liczy się nie tylko pomiar, ale też sposób transmisji sygnału |
W ogrodzie i domu najczęściej nie potrzebujesz laboratoryjnej klasy sprzętu. Potrzebujesz miernika, który dobrze znosi wstrząsy, ma odpowiedni zakres i nie zmusza do domyślania się wyniku. Gdy pojawia się automatyka, temat robi się bardziej techniczny i wtedy zwykła tarcza przestaje wystarczać.
W praktyce najwięcej sensu ma proste podejście: najpierw wybieram zastosowanie, potem zakres, a dopiero na końcu patrzę na formę odczytu. Dzięki temu przyrząd nie tylko działa, ale też pasuje do zadania, które ma wykonać.
Błędy, które najczęściej psują odczyt
W pomiarach ciśnienia błędy rzadko biorą się z jednego wielkiego problemu. Częściej są to małe niedopatrzenia, które razem dają niepewny wynik albo źle dobrany sprzęt.
- Zły zakres skali - jeśli normalna praca wypada przy samym końcu tarczy, odczyt jest mniej pewny i trudniejszy do kontroli.
- Mylenie rodzaju ciśnienia - względne, bezwzględne i różnicowe nie są tym samym.
- Brak dopasowania do medium - inny miernik nadaje się do powietrza, inny do wody, a jeszcze inny do agresywnego czynnika.
- Drgania i pulsacje - w instalacjach z pompą wskazówka może tańczyć, więc przydaje się tłumienie albo wypełnienie obudowy.
- Brak kontroli stanu przyrządu - uszkodzona tarcza, rozkalibrowany czujnik czy nieszczelne połączenie potrafią zepsuć cały pomiar.
- Ignorowanie temperatury - przy niektórych układach zmiana temperatury wpływa na wynik bardziej, niż się intuicyjnie wydaje.
Jeśli wynik ma posłużyć do decyzji technicznej, nie opieram się na jednym odczycie w przypadkowych warunkach. Najpierw sprawdzam stabilność układu, potem porównuję wynik z zakresem pracy urządzenia, a dopiero na końcu wyciągam wnioski. To oszczędza najwięcej czasu, bo eliminuje fałszywe alarmy.
Właśnie tu najpełniej widać, że sam przyrząd to tylko część układanki. Równie ważne są sposób montażu, zakres i to, czy potrafisz poprawnie zinterpretować wynik.
Co warto mieć z tyłu głowy przy doborze miernika
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: najpierw określ, co dokładnie mierzysz, a dopiero potem wybieraj jednostkę i przyrząd. W budownictwie, serwisie i ogrodzie najczęściej wystarczą bar, kPa i hPa oraz solidny manometr z czytelną skalą. Gdy w grę wchodzi sterowanie pracą pompy, wentylacji albo układu automatyki, lepiej od razu sięgnąć po czujnik lub przetwornik, bo sam odczyt to za mało.
- Do prostych kontroli wystarczy czytelny miernik o odpowiednim zakresie.
- Do układów z pulsacją wybieraj wersje lepiej tłumione mechanicznie.
- Do automatyki szukaj sygnału wyjściowego, a nie tylko wskazania tarczy.
- Przy wyniku zawsze sprawdzaj, czy to ciśnienie względne, bezwzględne czy różnicowe.
Dobrze dobrany przyrząd nie musi być najbardziej zaawansowany. Ma po prostu pokazać właściwy wynik w właściwym kontekście, bo to właśnie od tego zależy, czy pomiar naprawdę pomaga w pracy, czy tylko wygląda na poprawny.
