Gdy w Ursusie C-360 kierunkowskazy świecą światłem ciągłym, migają zbyt szybko albo nie działają wcale, winny często okazuje się przerywacz lub jego masa. Pokażę, jak rozpoznać oznaczenia, podłączyć przerywacz 12 V do fabrycznej instalacji, prawidłowo wpiąć kontrolkę i sprawdzić układ bez zgadywania po kolorach przewodów.
Najważniejsze połączenia decydują o poprawnym miganiu
- 49 lub B podłącz do zasilania 12 V po stacyjce, najlepiej przez właściwy bezpiecznik.
- 49a lub L prowadzi do wspólnego, środkowego styku przełącznika kierunkowskazów.
- 31 oznacza masę i musi mieć pewne połączenie z metalową częścią ciągnika.
- Przewody do lewej i prawej strony wychodzą z przełącznika, a nie bezpośrednio z przerywacza 49/49a/31.
- Nie ufaj samym kolorom przewodów. W wielu C-360 instalacja była naprawiana lub przerabiana.
Najpierw ustal, jaki przerywacz masz przed sobą
W Ursusie C-360 można spotkać zarówno oryginalny przerywacz elektromechaniczny, jak i późniejszy zamiennik elektroniczny. Z zewnątrz mogą wyglądać podobnie, ale oznaczenia zacisków nie zawsze mają to samo znaczenie. Dlatego przed odłączeniem starego elementu robię zdjęcie połączeń i opisuję każdy przewód.
Fabryczne lub starsze przerywacze często mają zaciski „+”, „L” i „P”. W takim układzie „+” jest zasilaniem, „L” przekazuje pulsujący sygnał na przełącznik kierunkowskazów, a „P” zwykle obsługuje lampkę kontrolną. W zamienniku oznaczonym „B”, „L”, „P” litera „B” pełni funkcję zasilania, „L” wyjścia na przełącznik, a „P” wyjścia na kontrolkę.
| Oznaczenie | Funkcja | Gdzie podłączyć |
|---|---|---|
| + lub B | Zasilanie przerywacza | Przewód 12 V pojawiający się po włączeniu stacyjki |
| L lub 49a | Pulsujące wyjście | Wspólny, środkowy styk przełącznika |
| P | Wyjście na kontrolkę | Jedna końcówka kontrolki, druga do masy |
| 31 | Masa | Czysty metalowy punkt masowy ciągnika |
| 49 | Zasilanie w standardzie samochodowym | Odpowiednik zacisku „+” lub „B” |
Uwaga na zamienniki opisane jako „B, L, P”. W niektórych produktach litera „P” oznacza kontrolkę, ale w innych może oznaczać prawą stronę kierunkowskazów. Jeśli na obudowie nie ma czytelnego schematu, trzeba sprawdzić instrukcję konkretnego modelu albo oznaczyć przewody multimetrem.
Przygotuj instalację przed podłączeniem
Do pracy wystarczą podstawowe narzędzia: śrubokręt, klucz do odłączenia akumulatora, zaciskarka lub lutownica, koszulki termokurczliwe oraz multimetr. Przyda się też marker i kilka opasek, bo porządek w przewodach oszczędza później sporo czasu.
Najpierw wyłącz stacyjkę i odłącz przewód masowy akumulatora. Jeżeli ciągnik ma nietypowo przerobione zasilanie, dodatkowy akumulator albo instalację po remoncie, odizoluj całe źródło napięcia. Zwarcie przy skrzynce bezpieczników potrafi stopić przewód szybciej, niż wielu osobom się wydaje.
Sprawdź przewód zasilający
Po ponownym, chwilowym podłączeniu masy zmierz napięcie na przewodach dochodzących do starego przerywacza. Przewód zasilający powinien mieć około 12 V po przekręceniu kluczyka i nie powinien mieć napięcia po wyłączeniu stacyjki. Nie wybieraj go na podstawie czerwonej lub czarnej izolacji, ponieważ kolory w ciągnikach po wielu latach bywają przypadkowe.
Przewód zasilający powinien być zabezpieczony bezpiecznikiem zgodnym ze schematem danej instalacji. Nie zakładaj większego bezpiecznika „na próbę”. Jeśli bezpiecznik się przepala, przyczyną może być zwarcie w lampie, przetarty przewód albo źle podłączony przerywacz.
Przeczytaj również: Zawilec jesienny - uprawa i pielęgnacja dla kwitnącego ogrodu
Oczyść punkty masowe
Przy elektronicznym przerywaczu zacisk 31 musi trafić do pewnej masy. Najlepiej przykręcić go do oczyszczonego punktu na metalowej konstrukcji i zabezpieczyć połączenie przed wilgocią. Sama zardzewiała śruba albo lakier między oczkiem a blachą wystarczy, żeby kierunkowskazy przestały działać.

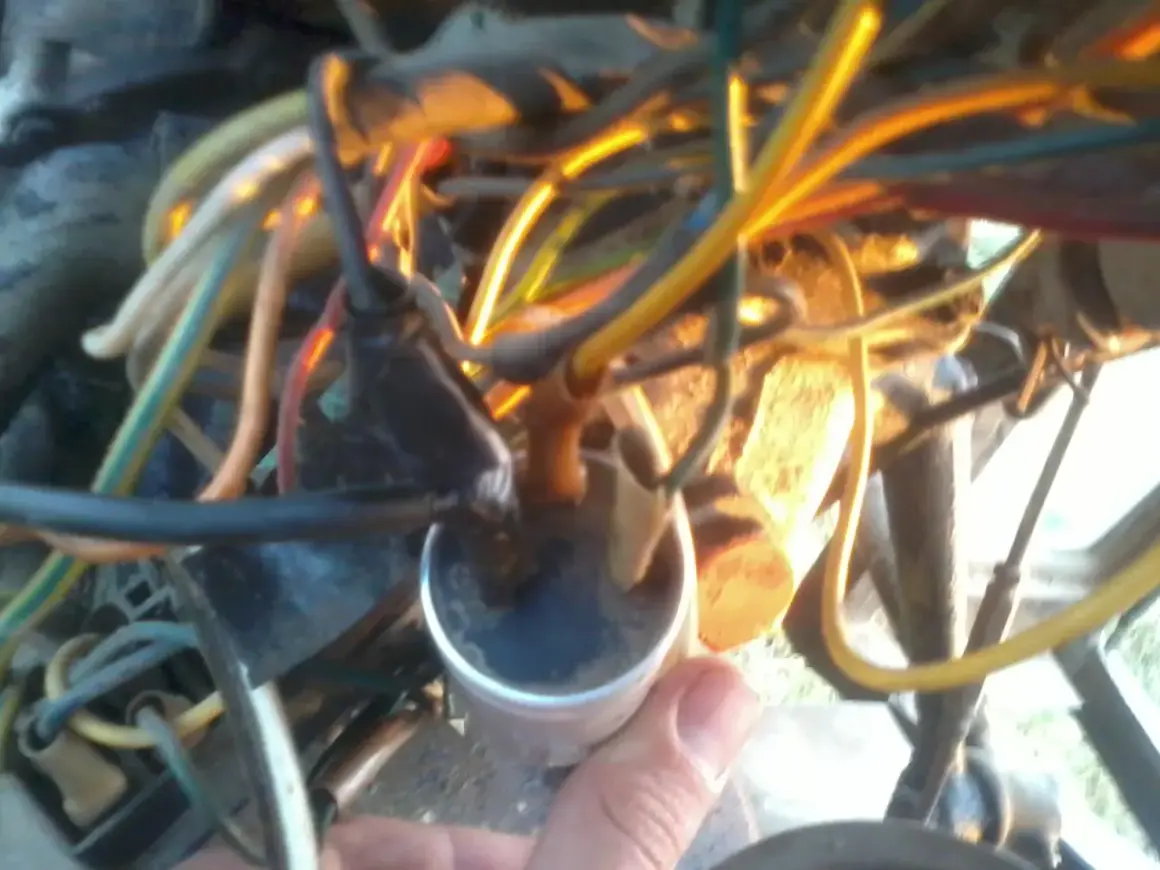

Jak podłączyć przerywacz kierunkowskazów w C-360 krok po kroku
Poniższy układ dotyczy najczęściej montowanego elektronicznego przerywacza z zaciskami 49, 49a i 31. Przed pracą porównaj oznaczenia na swoim elemencie, bo zamienniki mogą stosować symbole „B”, „L” i symbol masy.
- Odłącz masę akumulatora i zdemontuj stary przerywacz.
- Przewód, który wcześniej był podłączony do „+”, przełóż na zacisk 49 lub B. Musi to być zasilanie po stacyjce.
- Przewód ze styku „L” starego przerywacza podłącz do zacisku 49a lub L nowego elementu.
- Ten przewód doprowadź do wspólnego styku przełącznika kierunkowskazów, najczęściej znajdującego się pośrodku przełącznika.
- Sprawdź dwa pozostałe styki przełącznika. Jeden powinien prowadzić do lewej lampy przedniej i tylnej, a drugi do prawej lampy przedniej i tylnej.
- Zacisk 31 połącz osobnym przewodem z masą ciągnika, jeśli przerywacz nie uzyskuje jej przez obudowę.
- Zamocuj element stabilnie w suchym miejscu pod deską rozdzielczą lub w pobliżu skrzynki bezpieczników.
Najprostszy schemat wygląda tak: zasilanie po stacyjce trafia przez bezpiecznik na 49, z 49a wychodzi przewód do środka przełącznika, a przełącznik rozdziela pulsujące napięcie na lewą albo prawą stronę. Nie łącz lewej i prawej lampy razem, bo kierunkowskazy będą świecić jednocześnie.
Jeśli kupiłeś przerywacz z zaciskami „+”, „L” i „P”, zasilanie podłącz do „+”, przewód na środkowy styk przełącznika do „L”, a kontrolkę do „P”. W tym wariancie zacisk 31 może nie występować. Nie podłączaj go jednak do masy tylko dlatego, że tak wygląda układ w innym modelu.
Kontrolka kierunkowskazów wymaga osobnego sprawdzenia
Oryginalna kontrolka w C-360 może być połączona inaczej niż kontrolka w nowoczesnym przerywaczu. W starszej instalacji jej przewody bywają podłączone pomiędzy obwodem lewej i prawej strony. Po wymianie urządzenia na przerywacz 49/49a/31 takie rozwiązanie może powodować stałe świecenie kontrolki albo jej miganie przez kontrolkę ładowania.
Jeżeli nowy przerywacz ma zacisk P, podłącz do niego jeden przewód kontrolki, a drugi przewód kontrolki poprowadź do masy. To zwykle najbardziej przejrzyste rozwiązanie. Gdy przerywacz nie ma wyjścia P, kontrolkę można w wielu układach podłączyć między 49a a masę, ale trzeba uwzględnić jej moc i schemat konkretnego urządzenia.
Kontrolka nie jest konieczna do samego działania lamp, ale pomaga szybko zauważyć awarię. Jeśli po jej odłączeniu kierunkowskazy zaczynają działać poprawnie, nie oznacza to, że przerywacz jest uszkodzony. Problemem może być niekompatybilne połączenie kontrolki lub zbyt duże obciążenie obwodu.
Żarówki, LED-y i kierunkowskazy przyczepy
Klasyczny przerywacz bimetaliczny działa dzięki określonemu obciążeniu żarówkami. Dwie żarówki po 21 W przy napięciu 12 V pobierają łącznie około 3,5 A na stronę. Gdy zastąpisz je lampami LED, pobór prądu spada i stary przerywacz może przestać regularnie migać.
Przy oświetleniu LED wybieram przerywacz elektroniczny przystosowany do LED. Montowanie rezystorów obciążających jest możliwe, ale powoduje wydzielanie ciepła i zwiększa pobór prądu. W ciągniku pracującym w kurzu oraz wysokiej temperaturze nie jest to rozwiązanie, które uważałbym za pierwszoplanowe.
Jeżeli C-360 ma gniazdo przyczepy, sprawdź, czy nowy przerywacz obsługuje dodatkowe lampy. Dołączenie kolejnych żarówek może zmienić częstotliwość migania albo przeciążyć urządzenie. Przy częstym używaniu przyczep najlepiej zastosować przerywacz o odpowiedniej mocy i sprawdzić wszystkie lampy jednocześnie, a nie tylko kierunkowskazy ciągnika.
Co oznaczają typowe objawy po montażu
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Lampy świecą stale | Zamienione zaciski zasilania i wyjścia albo uszkodzony przerywacz | 49, 49a, przewód do przełącznika i napięcie po stacyjce |
| Brak migania po obu stronach | Brak zasilania, masa lub przerwany przewód do przełącznika | Bezpiecznik, napięcie 12 V i zacisk 31 |
| Miganie jest bardzo szybkie | Przepalona żarówka, słaby styk albo zbyt małe obciążenie LED | Żarówki, oprawki, masy i zgodność przerywacza z LED |
| Działa tylko jedna strona | Uszkodzony styk przełącznika, przewód albo lampa | Ciągłość przewodu od przełącznika do obu lamp |
| Przepala się bezpiecznik | Zwarcie lub błędne połączenie przewodów | Oprawki, przetarte kable i połączenie zacisków przerywacza |
| Kontrolka świeci bez przerwy | Nieprawidłowo podłączona kontrolka | Połączenie P albo wariant kontrolki między 49a i masą |
Test zaczynam od włączenia zapłonu, a potem sprawdzam lewą i prawą stronę osobno. Każda lampa powinna migać w podobnym rytmie, a kontrolka na desce nie powinna żarzyć się po wyłączeniu kierunkowskazu. Luźna masa przy tylnej lampie jest równie częstą przyczyną problemów jak sam przerywacz.
Kiedy lepiej przerwać pracę i oddać instalację do sprawdzenia
Samodzielne podłączenie jest rozsądne, gdy przewody są opisane, instalacja ma bezpieczniki, a napięcie zgadza się z oznaczeniem przerywacza. Ostrożność jest potrzebna w ciągniku po kilku naprawach, z dodatkowymi lampami, alternatorem albo przewodami połączonymi bezpośrednio „na skrętkę”.
Jeżeli nie da się ustalić, który przewód jest zasilaniem, nie podłączaj kolejnych zacisków metodą prób. Najpierw odtwórz schemat miernikiem lub zleć to elektrykowi. Koszt krótkiej diagnostyki jest zwykle niższy niż wymiana stopionej wiązki pod deską.
Sprawdź te trzy rzeczy przed wyjazdem na drogę
Po zakończeniu pracy obejrzyj wszystkie połączenia i zabezpiecz je przed wilgocią. Sprawdź, czy kierunkowskazy działają przy pracującym silniku, czy przewody nie ocierają się o ostre krawędzie i czy lampy są dobrze widoczne z przodu oraz z tyłu.
Najważniejsza zasada jest prosta: 49 lub B to zasilanie, 49a lub L to wyjście na przełącznik, a 31 to masa. Jeśli oznaczenia na obudowie są inne, podporządkuj połączenia opisowi producenta konkretnego przerywacza. Tak podłączony układ będzie działał stabilnie, a kierunkowskazy C-360 odzyskają funkcję, której w pracy polowej i na drodze nie warto lekceważyć.
