Instrukcja dokręcania głowicy C360: pomiar wystawania tłoków, montaż uszczelki i dokręcanie śrub.

Po wymianie uszczelki pod głowicą w Ursusie C-360 najłatwiej zepsuć dobrą naprawę przez zbyt mocne albo nierówne dokręcenie nakrętek. Poniżej podaję właściwy moment dla silnika S-4003, kolejność pracy, przygotowanie powierzchni oraz kontrolę po pierwszym uruchomieniu.

Najważniejsze parametry decydują o szczelności głowicy

  • Moment końcowy dla silnika S-4003 wynosi 137-147 Nm, czyli około 14-15 kGm.
  • Głowicę dokręca się na zimnym silniku, kluczem dynamometrycznym.
  • Nakrętki dokręca się od środka na zewnątrz, stopniowo i w tej samej kolejności.
  • Przed montażem trzeba użyć nowej uszczelki oraz oczyścić i sprawdzić przylgnie.
  • Wersja C-360 3P ma inny silnik i nie powinna korzystać automatycznie z tych parametrów.

Jaki moment dokręcania głowicy ma Ursus C-360

W zwykłym Ursusie C-360 pracuje czterocylindrowy silnik wysokoprężny S-4003. Dla tego silnika fabryczne zestawienia podają moment dokręcania nakrętek głowicy w zakresie 137-147 Nm, co odpowiada mniej więcej 14-15 kGm.

Parametr Wartość
Silnik S-4003
Moment końcowy 137-147 Nm
Przeliczenie około 14-15 kGm
Praktyczne ustawienie klucza 140 Nm
Warunki montażu zimny silnik, czyste powierzchnie

Jeżeli ktoś podaje wartość 140-150 Nm, zwykle stosuje zaokrąglenie spotykane w opisach warsztatowych. Ja trzymałbym się dokładniejszego zakresu 137-147 Nm i ustawił klucz na 140 Nm, o ile instrukcja konkretnej uszczelki albo części nie wskazuje inaczej. Nie dokręcałbym nakrętek „na wyczucie” długą rurą, bo można rozciągnąć szpilkę, uszkodzić gwint albo zwichrować głowicę.

Trzeba też odróżnić zwykłą C-360 od C-360 3P. Wersja 3P ma silnik Perkins AD3.152, dlatego jej momenty, kolejność i sposób montażu należy sprawdzać w dokumentacji właściwej dla tego silnika.

Co przygotować przed założeniem głowicy

Sama wartość na kluczu dynamometrycznym nie naprawi krzywej głowicy ani brudnej przylgni. Przed montażem dokładnie usuwam resztki starej uszczelki z bloku i głowicy, ale bez agresywnego skrobania, które może porysować powierzchnię.

Kontrola głowicy i bloku

  • Sprawdź płaskość głowicy liniałem i szczelinomierzem.
  • Obejrzyj okolice gniazd zaworowych oraz kanałów wodnych pod kątem pęknięć.
  • Skontroluj, czy szpilki nie są luźne, wyciągnięte lub uszkodzone.
  • Oczyść gwinty nakrętek i szpilek, aby klucz mierzył rzeczywisty docisk.
  • Przedmuchaj otwory w bloku, ale nie zostawiaj w nich płynu ani oleju.

Jeżeli silnik wcześniej się przegrzał, głowicę najlepiej oddać do sprawdzenia szczelności i ewentualnego planowania. Dociąganie krzywej głowicy może chwilowo ograniczyć wyciek, ale często kończy się ponownym przepaleniem uszczelki albo pęknięciem odlewu.

Uszczelka i elementy mocujące

Zakładaj wyłącznie nową uszczelkę. Używana uszczelka jest już odkształcona i po ponownym montażu nie zapewni takiego docisku jak świeży element. Przed opuszczeniem głowicy przyłóż uszczelkę na sucho i sprawdź, czy otwory kanałów wodnych, olejowych oraz otwór cylindra pokrywają się z blokiem.

Stronę montażu ustal według oznaczeń producenta uszczelki. Nie nakładaj silikonu na całą powierzchnię, ponieważ jego nadmiar może dostać się do kanałów olejowych lub chłodzących. Podkładki i nakrętki powinny być w dobrym stanie, a ich powierzchnie przylegania czyste.

Jak ustalić prawidłową kolejność nakrętek

Ursus C-360 ma oddzielne głowice dla poszczególnych cylindrów, dlatego sposób montażu zależy od tego, czy zakładasz cały komplet, czy jedną głowicę. Ogólna zasada pozostaje jednak taka sama: docisk prowadzisz od środka ku krawędziom, aby głowica równomiernie usiadła na uszczelce.

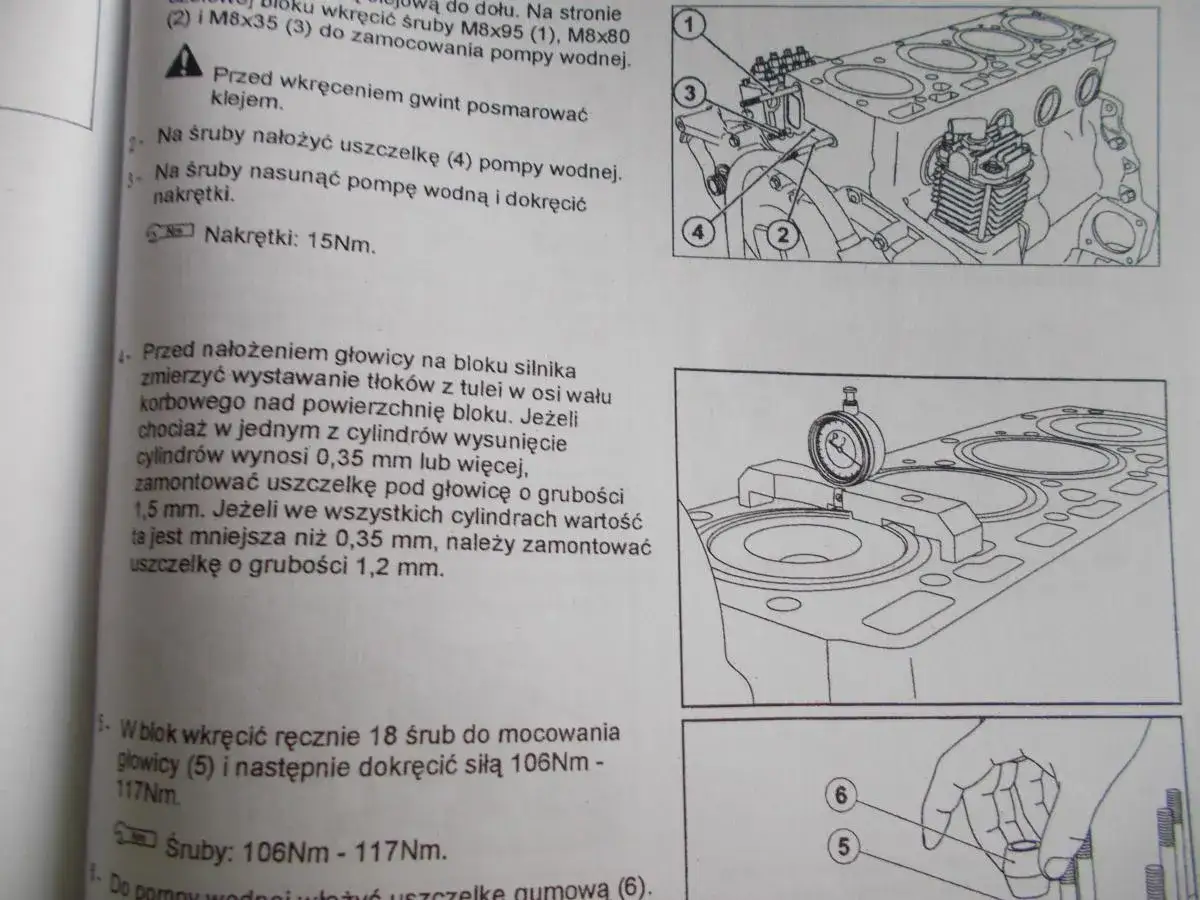

Instrukcja dokręcania głowicy C360: pomiar wystawania tłoków, montaż uszczelki i dokręcanie śrub.

Montaż wszystkich głowic razem

Najwygodniej założyć głowice razem z kolektorami ssącym, wydechowym i wodnym. Śruby kolektorów powinny być wtedy tylko lekko przykręcone, aby głowice mogły delikatnie dopasować się podczas dokręcania.

  1. Włóż wszystkie głowice na oczyszczony blok i załóż podkładki oraz nakrętki.
  2. Dokręć nakrętki ręcznie, a potem lekko kluczem do pierwszego oporu.
  3. Rozpocznij od nakrętki znajdującej się w centralnej części zespołu głowic.
  4. Przechodź naprzemiennie na przeciwległą stronę, przesuwając się od środka ku końcom.
  5. Powtarzaj dokładnie tę samą kolejność przy każdym kolejnym stopniu momentu.

W tym wariancie najlepiej korzystać ze schematu z instrukcji napraw. Nie numerowałbym nakrętek według przypadkowego rysunku znalezionego w internecie, ponieważ kolejność może dotyczyć pojedynczej głowicy albo całego zespołu.

Przeczytaj również: Ile łopat żwiru na worek cementu? Oto sprawdzony przepis na sukces

Montaż jednej głowicy

Jeżeli demontujesz lub zakładasz pojedynczą głowicę, nakrętki dokręcaj na krzyż. Zacznij od środka, potem przejdź do nakrętki po przeciwnej stronie, a dopiero później kieruj się ku zewnętrznym punktom mocowania.

Nie dokręcaj najpierw wszystkich nakrętek z jednej strony. Taki sposób wygina głowicę i tworzy nierówny docisk pierścienia ogniowego uszczelki. Nawet jeśli silnik po naprawie odpali, problem może pojawić się dopiero po kilku godzinach ciężkiej pracy.

Dokręcanie etapami krok po kroku

Końcowy moment osiągaj w kilku przejściach. Dzięki temu uszczelka układa się stopniowo, a głowica nie dostaje od razu dużego, punktowego obciążenia.

Etap Przykładowy moment Cel
Pierwszy około 50 Nm ustawienie głowicy i lekkie ułożenie uszczelki
Drugi około 90 Nm równomierne zwiększenie docisku
Końcowy 137-147 Nm uzyskanie właściwego naprężenia szpilek

Każdy etap wykonuj tą samą kolejnością. Po osiągnięciu końcowej wartości przejdź jeszcze raz przez wszystkie nakrętki, ale bez przekraczania ustawionego momentu. Nie poprawiaj pojedynczej nakrętki „na zapas”, jeśli klucz już zadziałał.

Klucz dynamometryczny musi być sprawny i ustawiony w jednostkach Nm. Przed pracą sprawdź, czy nie jest ustawiony na kGm, daN·m albo lb-ft, bo pomyłka jednostek może całkowicie zmienić siłę dokręcania.

Gwinty powinny być czyste i suche, chyba że producent szpilek lub uszczelki przewidział smarowanie. Olej zmniejsza tarcie, więc przy tym samym wskazaniu klucza może powstać większe naprężenie szpilki niż podczas montażu na suchym gwincie.

Co sprawdzić po złożeniu silnika

Po zamontowaniu klawiatury zaworowej wyreguluj luzy zaworowe zgodnie z instrukcją dla silnika S-4003. Pomiar wykonuje się na zimnym silniku, gdy zawory kontrolowanego cylindra są zamknięte, czyli tłok znajduje się w górnym martwym położeniu po suwie sprężania.

Przed pierwszym uruchomieniem uzupełnij płyn chłodzący, sprawdź poziom oleju i upewnij się, że wszystkie przewody oraz połączenia zostały podłączone. Silnik uruchom na wolnych obrotach i obserwuj temperaturę, wycieki oraz zachowanie płynu w chłodnicy.

Objaw Co może oznaczać
Pęcherzyki w chłodnicy przedmuch gazów do układu chłodzenia, problem z uszczelką lub pękniętą głowicą
Biały dym po rozgrzaniu płyn chłodzący dostaje się do cylindra
Wycieki spod głowicy brudna przylgnia, zła uszczelka, krzywa powierzchnia lub nierówny docisk
Wzrost temperatury zapowietrzenie, niesprawny termostat, pompa wody albo niedrożny układ chłodzenia
Olej w płynie lub płyn w oleju nieszczelność między kanałem olejowym, wodnym i cylindrem

Po pierwszym cyklu pracy i całkowitym wystygnięciu silnika można skontrolować dokręcenie, ale tylko wtedy, gdy zaleca to instrukcja zastosowanej uszczelki lub dokumentacja naprawcza. Nie popuszczaj nakrętek przed ponownym dokręceniem i nie wykonuj takiej kontroli na gorącym silniku bez wyraźnych zaleceń producenta.

Najczęstsze błędy przy pracy z głowicą C-360

  • Użycie starej lub przypadkowo dobranej uszczelki.
  • Dokręcanie bez klucza dynamometrycznego.
  • Praca na rozgrzanym silniku.
  • Pomijanie kolejności od środka na zewnątrz.
  • Smarowanie gwintów bez uwzględnienia zaleceń producenta.
  • Dokręcanie jednej głowicy do końcowego momentu przed ustawieniem pozostałych.
  • Zakładanie głowicy bez kontroli pęknięć i płaskości.
  • Próba usunięcia wycieku przez coraz mocniejsze dokręcanie.

Ostatni błąd spotykam najczęściej. Jeżeli uszczelka nadal puszcza przy prawidłowym momencie, przyczyną zwykle nie jest „za słabe dokręcenie”, tylko krzywa głowica, uszkodzona szpilka, nierówna tuleja lub problem z chłodzeniem.

Najpewniejszy sposób na trwałą naprawę głowicy

Dla zwykłego Ursusa C-360 zapamiętaj trzy liczby i trzy zasady. Końcowy moment to 137-147 Nm, silnik podczas montażu ma być zimny, a każdą nakrętkę dokręca się etapami od środka ku zewnętrznym krawędziom.

Jeżeli po naprawie pojawiają się pęcherzyki w chłodnicy, biały dym, ubytek płynu albo olej zmienia kolor, nie zwiększaj siły dokręcania. Zatrzymaj ciągnik i sprawdź szczelność głowicy, stan uszczelki oraz układ chłodzenia, bo dodatkowe dokręcanie nie zastąpi prawidłowej diagnozy.

FAQ - Najczęstsze pytania

Końcowy moment dokręcania nakrętek głowicy wynosi 137-147 Nm, czyli około 14-15 kGm. Praktycznie można ustawić klucz dynamometryczny na 140 Nm, o ile instrukcja uszczelki lub części nie podaje inaczej. Te wartości nie dotyczą automatycznie wersji C-360 3P z silnikiem Perkins AD3.152.

Nakrętki należy dokręcać od środka ku zewnętrznym krawędziom, stopniowo i zawsze w tej samej kolejności. Przy montażu pojedynczej głowicy stosuje się układ na krzyż, zaczynając od centralnych punktów mocowania. Nie należy dokręcać najpierw wszystkich nakrętek po jednej stronie.

Trzeba oczyścić przylgnie bloku i głowicy bez ich rysowania, sprawdzić płaskość liniałem i szczelinomierzem oraz skontrolować pęknięcia, szpilki i gwinty. Należy zastosować nową uszczelkę, sprawdzić zgodność otworów i zamontować ją zgodnie z oznaczeniami producenta. Otwory w bloku powinny być przedmuchane i wolne od oleju oraz płynu.

Kontrolę po pierwszym cyklu pracy i całkowitym wystygnięciu silnika wykonuje się tylko wtedy, gdy zaleca ją instrukcja uszczelki lub dokumentacja naprawcza. Nie wolno popuszczać nakrętek przed ponownym dokręceniem ani sprawdzać ich na gorącym silniku bez wyraźnych zaleceń. Pęcherzyki w chłodnicy, biały dym, wycieki lub wzrost temperatury wymagają sprawdzenia uszczelki, głowicy i układu chłodzenia.
