Podłączasz siewnik, opryskiwacz albo rozsiewacz do ciągnika i oczekujesz, że terminal od razu rozpozna maszynę? Dobrze dobrane gniazdo ISOBUS pozwala przesyłać między ciągnikiem a osprzętem zarówno zasilanie, jak i dane sterujące. Wyjaśniam, jak działa ten standard, czym różnią się rodzaje złączy, jak wygląda doposażenie starszego ciągnika oraz co sprawdzić, gdy komunikacja nie działa.
Jedno złącze może połączyć ciągnik z całym osprzętem
- 9 styków to typowy układ złącza ISOBUS montowanego z tyłu ciągnika.
- Standard ISO 11783 przesyła zasilanie, dane i sygnały sterujące przez magistralę CAN.
- Samo gniazdo nie gwarantuje pełnej współpracy. Liczą się także terminal, sterownik maszyny i obsługiwane funkcje.
- Element dobrej instalacji musi mieć odpowiednią ochronę przed wilgocią, błotem i drganiami.
- Cena samego złącza wynosi zwykle około 400-800 zł, a kompletna wiązka może kosztować kilka tysięcy złotych.
Czym jest złącze ISOBUS i co naprawdę robi
ISOBUS to rolnicza odmiana komunikacji cyfrowej oparta na normie ISO 11783. Jej zadaniem jest stworzenie wspólnego języka dla ciągnika, terminala i maszyny towarzyszącej. Dzięki temu opryskiwacz, siewnik czy rozsiewacz mogą być obsługiwane z jednego ekranu, nawet gdy pochodzą od innego producenta.
W praktyce przewód podłączony z tyłu ciągnika nie służy wyłącznie do przesyłania obrazu na monitor. Przenosi również zasilanie 12 V, komunikację przez magistralę CAN oraz informacje o stanie urządzeń. Terminal może więc wyświetlić parametry pracy, a sterownik maszyny przekazać ciągnikowi dane potrzebne do automatycznego sterowania.

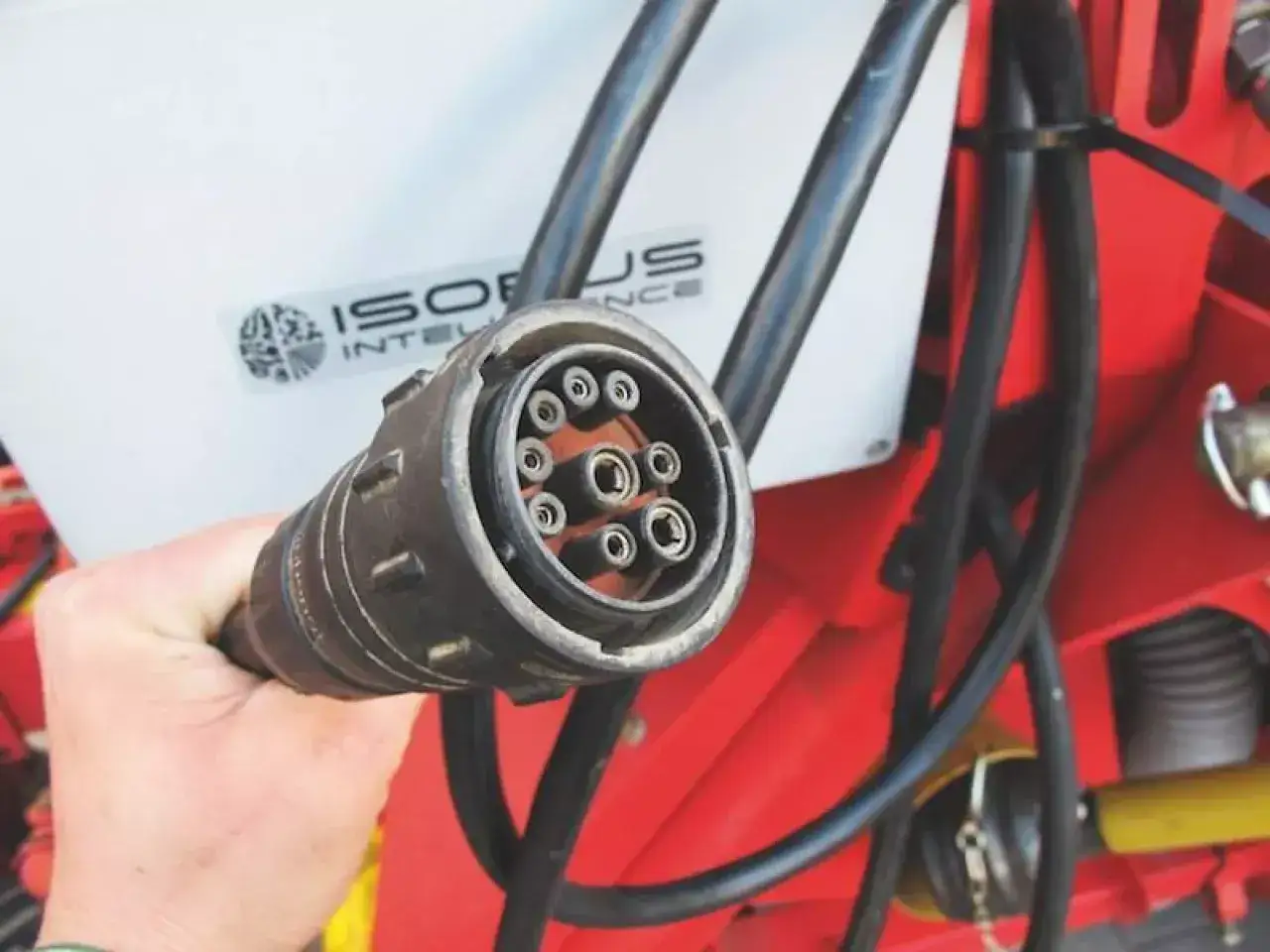

Najczęściej spotykane rozwiązanie wykorzystuje okrągłe złącze 9-stykowe, określane jako IBBC, czyli Implement Bus Breakaway Connector. Konstrukcja umożliwia bezpieczne rozłączenie przewodu, gdy maszyna odłączy się od ciągnika, zamiast wyrwania całej wiązki elektrycznej.
Trzeba jednak od razu rozprawić się z częstym nieporozumieniem. Dziewięć pinów nie oznacza automatycznie pełnej funkcjonalności ISOBUS. Złącze jest tylko fizycznym punktem połączenia, a za obsługę konkretnych funkcji odpowiadają sterowniki i oprogramowanie.
Jak wygląda gniazdo z tyłu ciągnika
Tylny punkt przyłączeniowy znajduje się zwykle w pobliżu zaczepu lub tylnego TUZ-u. Powinien być łatwo dostępny dla operatora, ale jednocześnie osłonięty przed bezpośrednim strumieniem błota i wody. Właśnie dlatego profesjonalne modele mają klapkę ochronną, solidne ryglowanie i uszczelnioną obudowę.
W standardowym układzie poszczególne styki odpowiadają za zasilanie, masę, przewody CAN oraz dodatkowe linie wymagane przez konkretną wersję instalacji. Nie polecam dobierania przewodów wyłącznie na podstawie wyglądu wtyczki. Liczy się zgodność z normą, przekrój kabli, sposób zakończenia magistrali i dopuszczalne obciążenie prądowe.
Gniazdo tylne, kabinowe i parkingowe
| Rodzaj | Zastosowanie | Na co zwrócić uwagę |
|---|---|---|
| Tył ciągnika | Połączenie z maszyną towarzyszącą | Odporność na warunki zewnętrzne, prawidłowa terminacja i mocowanie |
| In-Cab | Podłączenie terminala, joysticka lub modułu sterującego w kabinie | Nie zakładać, że ma identyczną funkcję jak gniazdo tylne |
| Parkingowe | Bezpieczne przechowywanie wtyczki odłączonej maszyny | Ochrona styków przed wodą, kurzem i uszkodzeniem mechanicznym |
Gniazdo parkingowe nie uczestniczy w komunikacji. Ma po prostu przechować wtyczkę w taki sposób, by nie wisiała na przewodzie i nie zbierała brudu. Taki drobiazg ogranicza ryzyko korozji styków, a według mnie właśnie zaniedbane przechowywanie wtyczki jest jedną z najbardziej banalnych przyczyn późniejszych problemów.
Przeczytaj również: Uprawa dalii - Jak mieć piękne kwiaty bez wysiłku?
Wersja aktywna i pasywna
W instalacjach można spotkać gniazda aktywne oraz pasywne. Aktywne gniazdo może zawierać elementy związane z zasilaniem i zakończeniem magistrali, natomiast wersja pasywna wymaga odpowiedniego rozwiązania po stronie instalacji. Nie są to zamienniki dobierane wyłącznie po cenie.
Przed zakupem trzeba sprawdzić dokumentację ciągnika albo kompletnej wiązki. W niektórych układach występują także rozwiązania oparte na przewodach typu twisted pair, przeznaczone do prostszych lub nowszych wariantów sieci. Dlatego oznaczenie ISO 11783-2 powinno być punktem wyjścia, a nie końcem weryfikacji.
Czy każda maszyna zadziała po podłączeniu
Najprostszy scenariusz wygląda bardzo dobrze. Podpinam maszynę, włączam terminal, a jej interfejs pojawia się na ekranie ciągnika. To właśnie zapewnia funkcja UT, czyli Universal Terminal, która pozwala obsługiwać sterownik maszyny przez uniwersalny wyświetlacz.
W praktyce zakres działania zależy od całego zestawu. Jeden ciągnik może poprawnie komunikować się z rozsiewaczem, ale nie obsłużyć automatycznej kontroli sekcji opryskiwacza. Inny będzie miał funkcję Section Control, lecz zabraknie mu licencji, odbiornika GPS albo terminala z odpowiednią funkcją Task Controller.
| Funkcja | Co umożliwia | Czego wymaga |
|---|---|---|
| UT | Obsługę sterownika maszyny z terminala ciągnika | Terminala zgodnego z ISOBUS i sterownika maszyny |
| TC-BAS | Wymianę podstawowych danych roboczych | Obsługi dokumentacji pracy i odpowiedniego terminala |
| TC-SC | Automatyczne włączanie i wyłączanie sekcji | GPS, mapy pozycyjne, licencji i zgodnego sterownika |
| AUX | Przypisanie funkcji do joysticka lub przycisków | Kompatybilnego panelu sterowania |
AEF porządkuje te funkcje i publikuje informacje o zgodności urządzeń. Przed zakupem używanego terminala lub doposażeniem ciągnika sprawdzam nie tylko nazwę producenta, lecz także konkretną listę obsługiwanych funkcji. To chroni przed sytuacją, w której sprzęt fizycznie się łączy, ale nie wykonuje tego, czego oczekuje operator.
Jak doposażyć starszy ciągnik w praktyce
Montaż nie polega na samym wywierceniu otworu i przykręceniu dziewięciostykowego gniazda. Potrzebna jest kompletna instalacja obejmująca wiązkę główną, zabezpieczenie elektryczne, właściwe przewody komunikacyjne oraz połączenie z terminalem lub komputerem pokładowym.
- Sprawdź wyposażenie ciągnika. Niektóre modele mają już magistralę ISOBUS, ale brakuje im tylko tylnego gniazda lub elementu kabinowego.
- Dobierz kompletną wiązkę. Powinna być przeznaczona do konkretnej architektury ciągnika, a nie jedynie opisana jako uniwersalna.
- Zamontuj bezpiecznik zgodnie z dokumentacją. Zasilanie należy prowadzić przewodem o odpowiednim przekroju, z dala od ostrych krawędzi i gorących elementów.
- Poprowadź przewód CAN prawidłowo. Nie wolno przypadkowo rozcinać ani przedłużać przewodów komunikacyjnych zwykłym kablem samochodowym.
- Sprawdź terminację i spadki napięcia. Błąd w zakończeniu magistrali może powodować niestabilną komunikację, a słaba masa objawiać się losowym resetowaniem sterownika.
Połączenia wykonuje się przy odłączonym akumulatorze, a przewody zabezpiecza przed tarciem i wilgocią. Szczególnie ważne są miejsca przy tylnym zaczepie, gdzie wiązka pracuje podczas podłączania maszyny. Najtańszy montaż wykonany bez ochrony przewodu często kończy się kosztowną naprawą po jednym sezonie.
Jeśli ciągnik nie ma fabrycznego terminala, samo gniazdo nie wystarczy. Trzeba jeszcze przewidzieć monitor, interfejs komunikacyjny i sposób doprowadzenia instalacji do kabiny. W takim przypadku rozsądniej jest kupić sprawdzony zestaw retrofit niż kompletować przypadkowe elementy od kilku dostawców.
Co sprawdzić, gdy maszyna nie jest wykrywana
Brak komunikacji nie musi oznaczać awarii sterownika. Z mojego punktu widzenia najpierw trzeba wyeliminować rzeczy proste, czyli zasilanie, masę, stan styków i poprawne zapięcie wtyczki. Dopiero później ma sens szukanie problemu w oprogramowaniu.
| Objaw | Prawdopodobna przyczyna | Pierwsza czynność |
|---|---|---|
| Terminal nie reaguje | Brak zasilania lub uszkodzony bezpiecznik | Zmierz napięcie pod obciążeniem, nie tylko bez podłączonej maszyny |
| Maszyna pojawia się i znika | Luźny styk, wilgoć albo słaba masa | Oczyść złącze i sprawdź wiązkę przy zaczepie |
| Jest zasilanie, ale nie ma danych | Błąd przewodów CAN lub terminacji | Skontroluj ciągłość przewodów i zakończenie magistrali |
| Działa tylko część funkcji | Brak licencji, niezgodność funkcjonalna lub stara wersja oprogramowania | Porównaj funkcje ciągnika, terminala i sterownika maszyny |
Do szybkiej kontroli można użyć multimetru, ale pomiar napięcia nie pokaże wszystkich problemów. Przewód może mieć prawidłowe napięcie bez obciążenia, a po uruchomieniu silników hydraulicznych pojawi się spadek napięcia i restart elektroniki. Przy trudniejszych usterkach potrzebny jest tester CAN albo diagnostyka serwisowa.
Nie pryskaj styków przypadkowym preparatem i nie szlifuj ich agresywnie. Uszkodzona powłoka ochronna przyspiesza korozję. Lepiej zastosować środek przeznaczony do złączy elektrycznych, sprawdzić uszczelkę i zabezpieczyć przewód przed naprężeniem.
Ile kosztuje zakup i doposażenie
Ceny mocno zależą od producenta, wersji aktywnej lub pasywnej oraz tego, czy kupujesz samo gniazdo, czy kompletną instalację. W polskich ofertach detalicznych samo markowe złącze 9-pinowe kosztuje zwykle około 400-800 zł brutto. Wersje parkingowe i elementy do przedłużaczy mogą być tańsze, ale nie zastąpią tylnego gniazda roboczego.
| Element | Orientacyjny koszt brutto | Kiedy go potrzebujesz |
|---|---|---|
| Gniazdo tylne 9-pinowe | 400-800 zł | Gdy wymieniasz uszkodzony element lub budujesz instalację |
| Wtyczka do przewodu maszyny | 250-600 zł | Przy naprawie lub wykonaniu nowego przewodu |
| Gniazdo parkingowe | 300-550 zł | Do bezpiecznego odkładania wtyczki |
| Kompletna wiązka retrofit | 2500-3300 zł | Gdy ciągnik nie ma gotowej instalacji ISOBUS |
| Terminal ISOBUS | Od kilku do kilkunastu tysięcy złotych | Gdy ciągnik nie ma kompatybilnego monitora |
Do tego dochodzi robocizna, która zależy od modelu ciągnika i dostępu do instalacji. Przy prostym montażu koszt może być umiarkowany, ale pełny retrofit z konfiguracją terminala, testem komunikacji i integracją z GPS wymaga więcej czasu. Największą oszczędność daje kupno właściwego zestawu za pierwszym razem, nie polowanie na najtańszy pojedynczy komponent.
Jak wybrać właściwy element bez kosztownej pomyłki
Przed zamówieniem zapisuję numer części starego elementu, sprawdzam typ instalacji i porównuję schemat połączeń. Sam opis „9 pin, 12 V” jest zbyt ogólny, ponieważ podobnie wyglądające komponenty mogą różnić się funkcją, sposobem terminacji i przeznaczeniem.
- Sprawdź zgodność z ISO 11783-2.
- Ustal, czy potrzebujesz wersji aktywnej, pasywnej czy parkingowej.
- Porównaj przekrój przewodów i maksymalny prąd obciążenia.
- Zweryfikuj sposób zakończenia magistrali CAN.
- Upewnij się, że obudowa ma ochronę odpowiednią do pracy na zewnątrz.
- Sprawdź kompatybilność funkcji w ciągniku, terminalu i maszynie.
Jeżeli element ma pracować przy opryskiwaczu lub rozsiewaczu, odporność na wilgoć i środki chemiczne jest równie ważna jak sama liczba pinów. W gospodarstwie, gdzie sprzęt jest często przepinany, doceniam także pewne ryglowanie i łatwe czyszczenie. To ma większe znaczenie niż niewielka różnica w cenie.
Przy nowym zakupie dobrze zostawić sobie możliwość rozbudowy o GPS, automatyczne sterowanie sekcjami i joystick AUX. Nie trzeba montować wszystkich funkcji od razu, ale instalacja powinna mieć zapas i być wykonana tak, aby późniejsze rozszerzenie nie wymagało ponownego demontażu kabiny.
Najważniejsza decyzja zapada przed podłączeniem wtyczki
Złącze ISOBUS jest tylko widocznym elementem większego systemu. Działa dobrze wtedy, gdy razem tworzą go odpowiednia wiązka, stabilne zasilanie, poprawna magistrala CAN, kompatybilny terminal i sterownik maszyny.
Przy wymianie warto kupić element zgodny z konkretnym ciągnikiem, a przy doposażeniu starszego modelu skonsultować schemat z serwisem lub elektrykiem maszyn rolniczych. Jednorazowa kontrola kompatybilności i terminacji zwykle kosztuje mniej niż przestój podczas siewu, oprysku albo nawożenia.
