Gdy kierownica w Ursusie C-360 ma wyraźny luz, obraca się skokowo albo wymaga ciągłego korygowania toru jazdy, problem często tkwi w zużytej kolumnie kierowniczej. Poniżej opisuję, jakie elementy najczęściej podlegają wymianie, jak rozpoznać uszkodzenie, kiedy opłaca się naprawa oraz ile orientacyjnie kosztują części do kolumny kierowniczej Ursus C-360.
Dobór właściwych elementów decyduje o bezpieczeństwie i trwałości naprawy
- Najważniejsze części to wał kolumny, nakrętka przekładni, łożyska, bieżnie, tuleje, uszczelki i obudowa.
- Luz na kierownicy nie zawsze oznacza awarię całej kolumny. Przyczyną może być także regulacja lub zużycie drążków.
- Numery katalogowe i wymiary są pewniejszym sposobem dopasowania niż samo zdjęcie produktu.
- Naprawa częściowa zwykle kosztuje mniej, ale wymiana pojedynczego elementu nie pomoże, gdy przekładnia jest zużyta kompleksowo.
- Po naprawie trzeba wyregulować luz, sprawdzić smarowanie i wykonać ostrożną jazdę próbną.
Jakie elementy tworzą kolumnę kierowniczą Ursusa C-360
Kolumna kierownicza w tym ciągniku nie jest tylko rurą z wałkiem. To zespół, który przenosi ruch kierownicy na mechanizm kierowniczy i dalej na drążki oraz zwrotnice. W środku pracuje przekładnia ślimakowa, czyli układ współpracującego wałka i nakrętki, zmieniający obrót kierownicy w ruch mechanizmu sterującego.
| Element | Rola w układzie | Typowe objawy zużycia |
|---|---|---|
| Wał kolumny z częścią ślimakową | Przenosi obrót kierownicy na przekładnię | Luz, nierówna praca, wytarcie powierzchni |
| Nakrętka przekładni | Współpracuje z wałkiem ślimakowym | Duży luz, zacięcia, ciężka praca kierownicy |
| Wał poziomy i ramię | Przekazuje ruch na układ drążków | Luzy, stuki, opóźniona reakcja kół |
| Łożyska i bieżnie | Podpierają obracające się wały | Chrobotanie, opory, wyczuwalny luz |
| Tuleje, pierścienie i uszczelki | Stabilizują elementy i zatrzymują olej | Wyciek, przesuwanie wału, zabrudzenia |
| Obudowa i pokrywy | Chronią oraz utrzymują mechanizm w osi | Pęknięcia, odkształcenia, nieszczelność |
Do samej kolumny nie zaliczam końcówek drążków, zwrotnic ani elementów osi przedniej, choć również wpływają na prowadzenie ciągnika. To rozróżnienie jest ważne, bo zakup nowej nakrętki przekładni nie usunie luzu powstałego na zużytym przegubie.
Co najczęściej wymienia się podczas naprawy
Najczęściej zaczyna się od elementów eksploatacyjnych, które z czasem tracą właściwe wymiary. Należą do nich łożyska, bieżnie, tuleje, pierścienie uszczelniające, uszczelki pokryw oraz śruba regulacyjna. Ich wymiana ma sens, gdy wały i powierzchnie współpracujące nie są głęboko wytarte.
Wał, nakrętka i przekładnia ślimakowa
Wał kolumny z nakrętką jest jednym z najważniejszych zespołów naprawczych. Jeżeli ślimak ma wyraźne wżery, nierówną powierzchnię lub zużycie skupione w położeniu jazdy na wprost, sama regulacja może tylko chwilowo zamaskować problem.
W takiej sytuacji rozsądniejszy bywa komplet wału z nakrętką niż wymiana jednego elementu. Nowa część powinna współpracować z odpowiednim typem nakrętki, dlatego przed zakupem sprawdzam numer katalogowy, długość części ślimakowej i sposób osadzenia w obudowie.
Łożyska, bieżnie i tuleje
Zużyte łożysko może powodować opory, hałas oraz pozorny luz przypisywany przekładni. Bieżnia to pierścień, po którym toczą się elementy łożyska. Jeśli ma rowki lub punktowe wgniecenia, założenie nowego łożyska bez wymiany bieżni zwykle nie daje trwałego efektu.
Przeczytaj również: Jak mierzyć poziomicą laserową, aby uniknąć błędów w pomiarach
Uszczelnienia i pokrywy

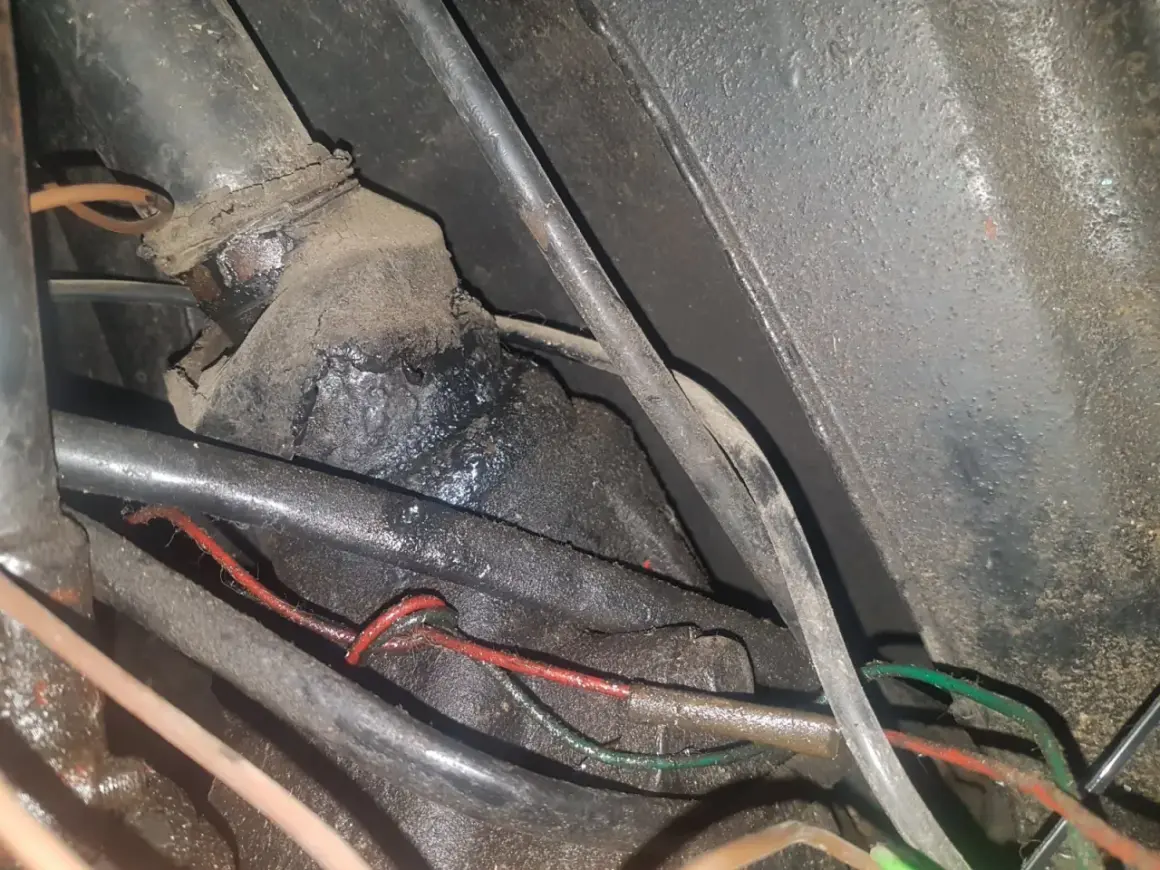

Wyciek oleju z kolumny często zaczyna się od starej uszczelki, ale przyczyną może być również wytarty wał albo uszkodzona pokrywa boczna. Sama nowa uszczelka nie zatrzyma oleju na długo, jeżeli wał ma głęboki rowek w miejscu pracy uszczelniacza.
Jak rozpoznać źródło luzu przed zamówieniem części
Diagnozę zaczynam od ustawienia kół możliwie prosto i poruszania kierownicą w lewo oraz w prawo. Jeżeli kierownica wykonuje duży ruch, a ramię przekładni jeszcze się nie porusza, podejrzenie pada na kolumnę, wał, nakrętkę lub regulację przekładni.
Jeżeli ramię porusza się razem z kierownicą, ale koła reagują z opóźnieniem, trzeba sprawdzić drążki, końcówki, sworznie i zwrotnice. Pomoc drugiej osoby bardzo ułatwia obserwację. Jedna osoba porusza kierownicą, a druga dotyka kolejnych połączeń i szuka miejsca, w którym pojawia się luz.
- Ciężka praca kierownicy może oznaczać zatarte łożysko, brak smarowania, zbyt mocną regulację albo problem w osi przedniej.
- Stuki przy zmianie kierunku często wynikają z luzu na wale poziomym, ramieniu lub przegubach.
- Wyciek oleju wskazuje na zużyte uszczelnienie, pokrywę albo powierzchnię wału.
- Nierówny opór w różnych położeniach jest sygnałem, że przekładnia może być wytarta w centralnym zakresie pracy.
Nie regulowałbym przekładni „na wyczucie” bez sprawdzenia reszty układu. Zbyt mocne dokręcenie śruby regulacyjnej może zmniejszyć luz na postoju, ale jednocześnie sprawić, że kierownica będzie wracała z oporem.
Nowe części, zestaw naprawczy czy kompletna kolumna
Najtańsza naprawa nie zawsze jest najlepsza. Przy niewielkim zużyciu można wymienić łożyska, tuleje, uszczelki i wyregulować mechanizm. Gdy jednak wał oraz nakrętka są mocno zużyte, kupowanie kilku pojedynczych elementów może zbliżyć koszt do kompletnego zespołu, a efekt nadal będzie niepewny.
| Rozwiązanie | Kiedy ma sens | Orientacyjny koszt części |
|---|---|---|
| Pojedyncza tuleja, uszczelka lub śruba regulacyjna | Małe zużycie i sprawny mechanizm | Około 3-20 zł za element |
| Łożysko lub bieżnia | Hałas, opory albo luz podparcia wału | Około 15-55 zł |
| Wał z nakrętką | Zużyta przekładnia ślimakowa | Około 180-330 zł |
| Obudowa lub pokrywa | Pęknięcie, odkształcenie albo zużyte gniazda | Około 150-620 zł |

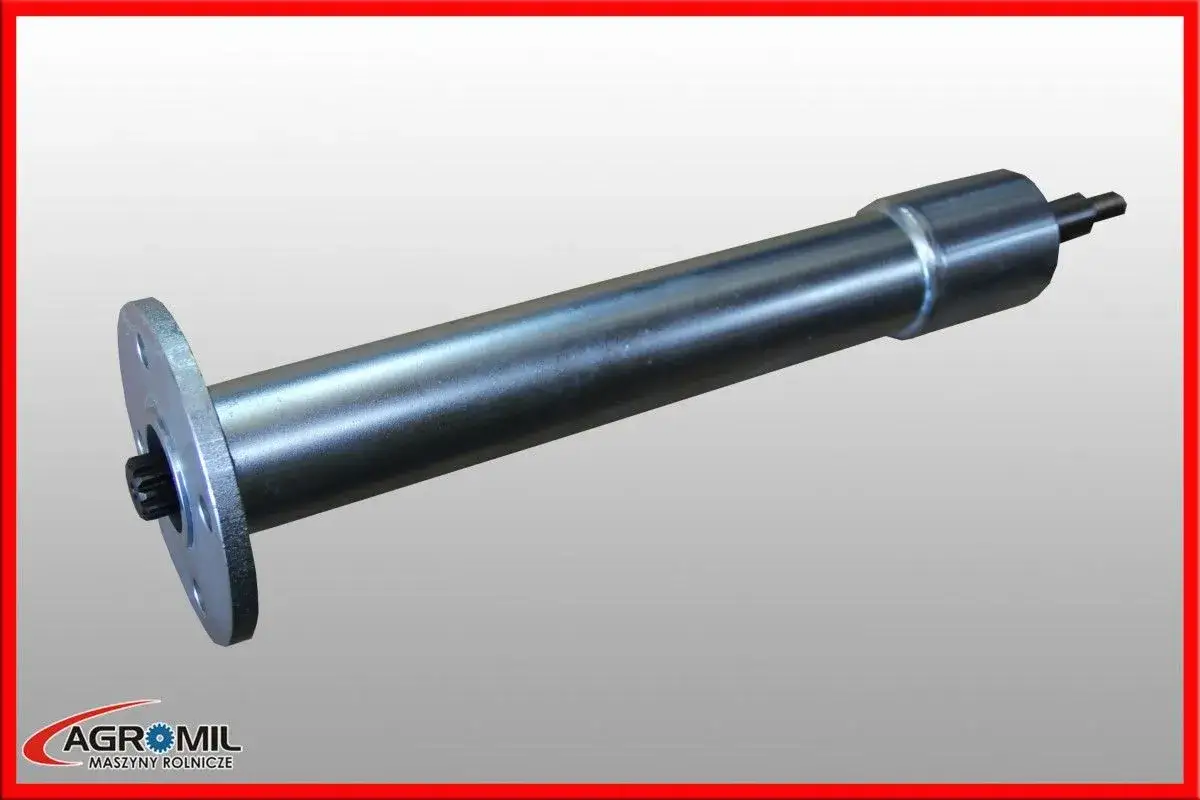

| Kolumna do orbitrola | Przebudowa układu na wspomaganie hydrauliczne | Około 260 zł za samą kolumnę |
Podane kwoty są orientacyjne i zależą od producenta, jakości wykonania oraz dostępności. Pełny zestaw hydraulicznego wspomagania to już wydatek rzędu kilku tysięcy złotych, więc nie należy mylić go ze zwykłą kolumną mechaniczną.
Ja wybieram części pojedyncze wtedy, gdy po rozebraniu widać dobrą geometrię wału i obudowy. Przy ciągniku pracującym ciężko, z ładowaczem lub często poruszającym się po drodze, bardziej przekonuje mnie wymiana zużytego zespołu na nowy niż oszczędzanie na jednym łożysku.
Na co zwrócić uwagę przy zakupie
Najbezpieczniej porównywać numer katalogowy, wymiary i zastosowanie, a dopiero później cenę. W sprzedaży występują części oryginalne, zamienniki oraz elementy przeznaczone do modernizacji pod orbitrol. Nie każda kolumna opisana jako pasująca do C-360 jest przeznaczona do fabrycznego mechanizmu kierowniczego.
- Sprawdź, czy część pasuje do wersji C-360, C-355 lub C-360 3P.
- Porównaj średnicę wału, liczbę frezów, gwint oraz rozstaw otworów mocujących.
- Ustal, czy kupujesz sam element, czy komplet z nakrętką, łożyskami i zabezpieczeniami.
- Nie pomijaj jakości materiału. W elementach przekładni ważna jest dokładność wykonania, nie sam wygląd.
- Przy częściach używanych oceń zużycie powierzchni roboczych, a nie tylko stan lakieru.
Zdjęcie produktu może pomóc, ale nie powinno być jedynym kryterium. Różnice między podobnymi wałkami bywają niewielkie wizualnie, a wystarczają, by część nie dała się poprawnie zamontować albo pracowała pod niewłaściwym kątem.
Naprawa kolumny krok po kroku i kontrola po montażu
Pracę zaczyna się od zabezpieczenia ciągnika, odłączenia kierownicy i spuszczenia oleju z obudowy, jeśli dany wariant układu go wykorzystuje. Po demontażu trzeba umyć elementy i ocenić je dopiero po usunięciu starego smaru oraz metalicznych opiłków.
- Zdemontuj kolumnę i oznacz położenie ramienia oraz elementów regulacyjnych.
- Sprawdź wał, nakrętkę, gniazda łożysk, tuleje i pokrywy.
- Wymień zużyte części razem z uszczelkami i zabezpieczeniami.
- Zastosuj właściwy smar lub olej zgodnie z konstrukcją przekładni.
- Ustaw luz regulacyjny bez nadmiernego dociskania mechanizmu.
- Po montażu sprawdź pełny skręt w obie strony i wykonaj krótką jazdę próbną na małej prędkości.
Po naprawie kierownica powinna obracać się płynnie, bez przeskoków i wyraźnych zacięć. Jeżeli ciągnik nadal ściąga, koła mają opóźnioną reakcję albo pojawiają się stuki, trzeba wrócić do kontroli drążków i zwrotnic. Układ kierowniczy jest elementem bezpieczeństwa, dlatego przy braku doświadczenia lepiej zlecić regulację mechanikowi.
Mały zakup, który może oszczędzić dużej naprawy
Przed zamówieniem części dobrze zrobić zdjęcia zamontowanego mechanizmu, spisać numery z katalogu i zmierzyć element, który ma zostać wymieniony. Taki zestaw informacji ogranicza ryzyko pomyłki bardziej niż wybór najtańszej oferty.
Najrozsądniejsza kolejność to najpierw diagnoza, później lista zużytych elementów, a dopiero na końcu zakup. Dzięki temu można odnowić kolumnę kierowniczą Ursusa C-360 bez wymieniania sprawnych części i bez pozostawiania luzu, który po kilku godzinach pracy znów odbierze ciągnikowi precyzję prowadzenia.
