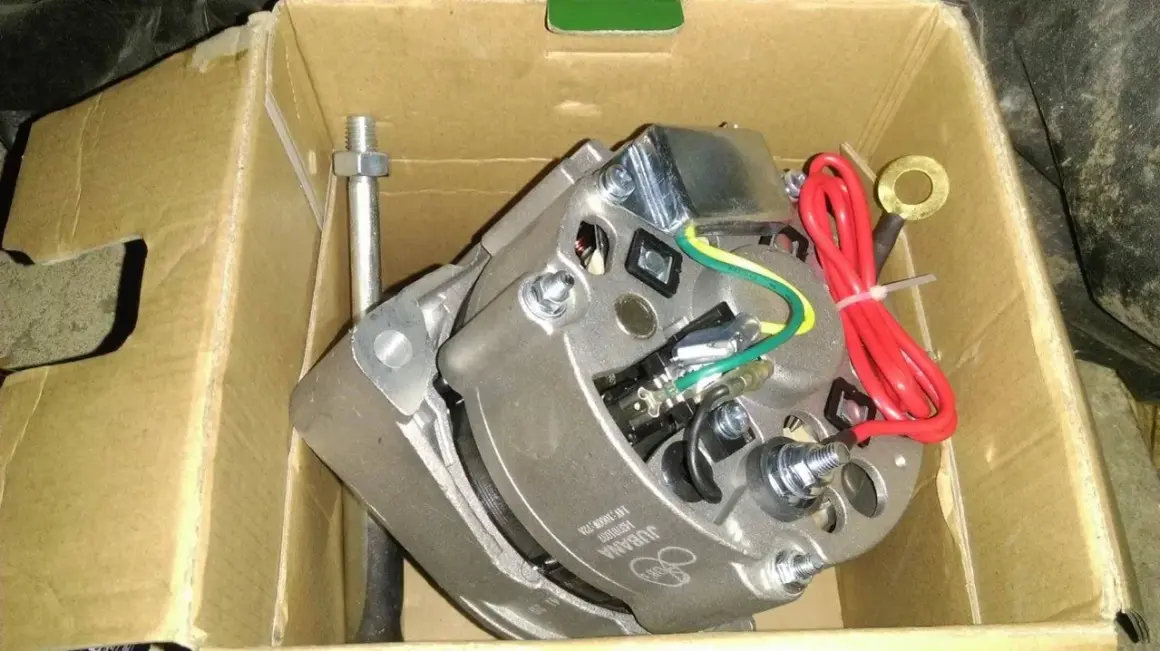

Nowy alternator C-330 w pudełku, gotowy do podłączenia. Widać przewody i mocowania.

Po wymianie prądnicy na alternator w Ursusie C-330 najwięcej problemów powodują nie same śruby mocujące, lecz polaryzacja instalacji, niewłaściwe zaciski i słaba masa. Poniżej pokazuję, jak przygotować ciągnik, gdzie podłączyć przewód B+ i D+, jak wykorzystać kontrolkę ładowania oraz jak sprawdzić układ po uruchomieniu silnika.

Najważniejsze zasady prawidłowego podłączenia alternatora

  • Minus na masie musi być zgodny z wymaganiami alternatora.
  • Gruby przewód z zacisku B+ prowadzi się do zacisku rozrusznika połączonego z dodatnim biegunem akumulatora.
  • Zacisk D+ lub L łączy się z kontrolką ładowania, a kontrolkę z napięciem po stacyjce.
  • Obudowa alternatora potrzebuje pewnego połączenia z blokiem silnika.
  • Podczas pracy silnika nie wolno odłączać akumulatora ani zwierać zacisków alternatora.

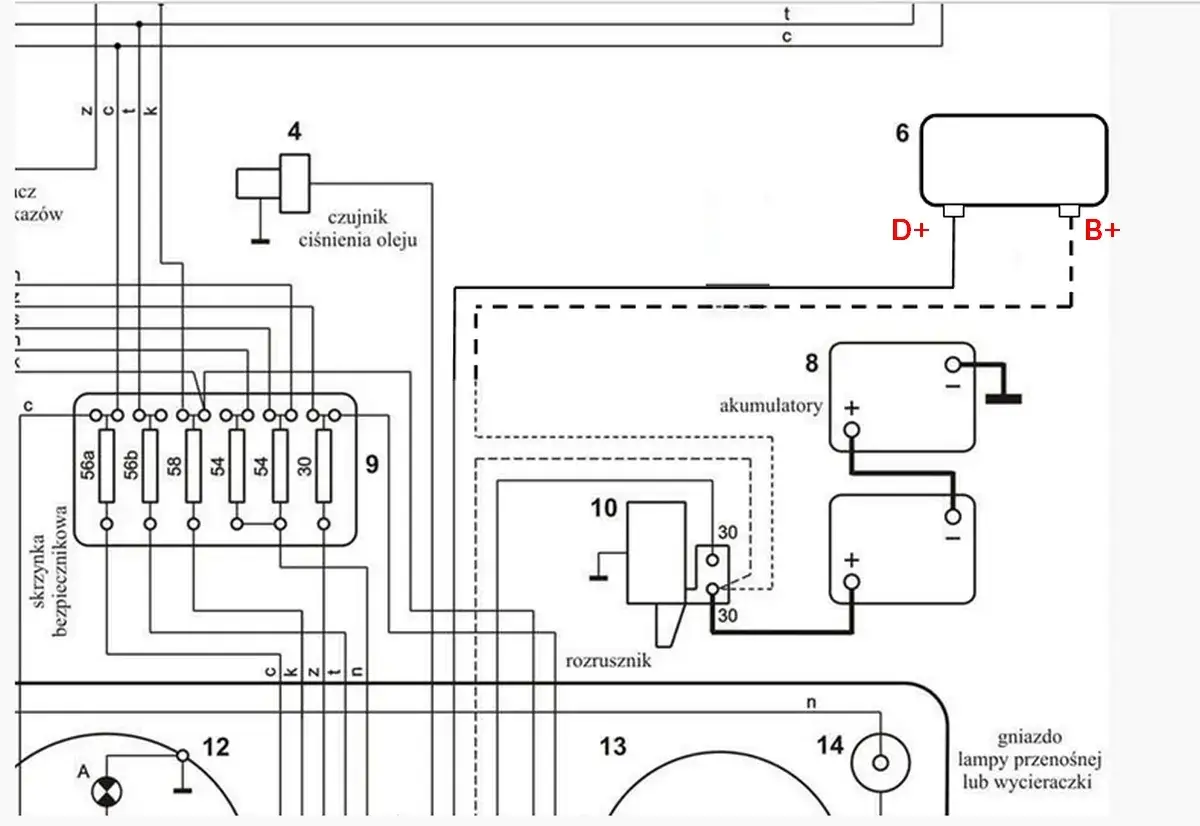

Schemat podłączenia alternatora C 330: regulator napięcia (6) połączony z akumulatorami (8) i rozrusznikiem (10).

Od prądnicy do alternatora trzeba zacząć od polaryzacji

Fabryczna instalacja Ursusa C-330 występowała z prądnicą i plusem podłączonym do masy. Większość współczesnych alternatorów 12 V pracuje odwrotnie, czyli z minusem na obudowie silnika. Zanim podłączę przewody, zawsze sprawdzam oznaczenie alternatora, ponieważ pomylenie biegunowości może uszkodzić mostek diodowy lub regulator napięcia.

W ciągniku mogą pozostać dwa akumulatory 6 V połączone szeregowo. W takim układzie otrzymujemy instalację 12 V, a przewody podłączamy do skrajnych zacisków całego zestawu. Można też zastosować jeden akumulator 12 V o odpowiedniej pojemności. Nie wolno jednak pobierać napięcia 12 V tylko z jednego akumulatora 6 V, ponieważ szybko doprowadzi to do nierównego rozładowania baterii.

Jak zmienić biegunowość instalacji

  1. Wyłącz stacyjkę i odłącz oba przewody od akumulatorów, zaczynając od przewodu połączonego z masą.
  2. Połącz dodatni biegun całego zestawu akumulatorów z zaciskiem zasilającym rozrusznika.
  3. Połącz ujemny biegun zestawu z blokiem silnika lub solidnym punktem na ramie.
  4. Sprawdź, czy rozrusznik, oświetlenie i dodatkowe odbiorniki są przeznaczone do pracy przy instalacji 12 V.

Jeżeli C-330 ma amperomierz, po zmianie biegunowości może pokazywać odwrotny kierunek przepływu prądu. Wtedy wystarczy zamienić miejscami jego dwa przewody. Kolory kabli nie powinny być jedyną podstawą identyfikacji, bo wiązki różnią się zależnie od rocznika i producenta.

Oznaczenia zacisków alternatora i ich funkcje

Najczęściej spotykam w C-330 alternatory z wbudowanym regulatorem napięcia. Taki model wymaga zwykle tylko przewodu prądowego, przewodu kontrolki oraz dobrego połączenia z masą. Przed rozpoczęciem pracy trzeba jednak odczytać oznaczenia z obudowy, ponieważ alternator z zewnętrznym regulatorem może mieć zupełnie inny układ zacisków.

Zacisk Funkcja Podłączenie w C-330
B+ lub 30 Główne wyjście prądu ładowania Gruby przewód do zacisku rozrusznika połączonego z plusem akumulatora
D+, 61 lub L Wzbudzenie i sygnał kontrolki ładowania Przewód przez żarówkę kontrolki do zasilania po stacyjce
31 lub B- Ujemny biegun i masa Obudowa alternatora do bloku silnika oraz, najlepiej, dodatkowa taśma masowa
IG lub 15 Zasilanie regulatora po włączeniu zapłonu Tylko wtedy, gdy wymaga tego konkretny alternator
S Pomiar napięcia akumulatora Zwykle do plusa akumulatora lub B+, zgodnie z instrukcją alternatora
W Sygnał obrotomierza Nie podłączać, jeśli ciągnik nie ma obrotomierza korzystającego z tego sygnału

Najważniejsze rozróżnienie jest proste. B+ nie jest przewodem kontrolki, tylko głównym wyjściem ładowania. Z kolei D+ lub L nie powinien być podłączony na stałe bezpośrednio do plusa akumulatora, jeśli producent przewidział dla niego obwód kontrolki.

W alternatorach z oznaczeniami L, IG i S nie wolno zakładać, że wszystkie małe zaciski pełnią tę samą funkcję. W razie wątpliwości decydujący jest schemat konkretnego modelu, a nie kolor przewodu ani układ konektorów w podobnym alternatorze.

Jak zamontować alternator w Ursusie C-330

Alternator montuje się zwykle w miejscu starej prądnicy, po lewej stronie silnika, pod kolektorem wydechowym. Dedykowany uchwyt upraszcza pracę, ale nawet wtedy trzeba sprawdzić linię kół pasowych i zakres regulacji naciągu paska. Krzywo ustawione koło szybko niszczy pasek i może powodować miganie kontrolki ładowania.

  1. Odłącz akumulatory i zdemontuj prądnicę oraz przewody prowadzące do starego regulatora.
  2. Przykręć alternator do uchwytu, ale pozostaw możliwość regulacji jego położenia.
  3. Ustaw koła pasowe w jednej linii i załóż pasek o właściwym profilu.
  4. Wyreguluj napięcie paska. Pośrodku najdłuższego odcinka powinien uginać się umiarkowanie pod naciskiem palca, bez nadmiernego luzu.
  5. Poprowadź przewód B+ z dala od kolektora wydechowego, ostrych krawędzi i ruchomych elementów.
  6. Podłącz przewód D+ lub L do kontrolki ładowania i dopiero potem podłącz akumulatory.

Do alternatora o wydajności około 45-72 A stosuję przewód prądowy o przekroju 10-16 mm², zależnie od długości trasy i zaleceń producenta. Fabrycznie dołączony cienki przewód nie zawsze nadaje się do pełnego prądu alternatora. Przy dłuższej trasie spadek napięcia rośnie, a regulator może odczytywać niższe napięcie niż to, które faktycznie znajduje się na akumulatorze.

Warto dołożyć osobny przewód masowy z obudowy alternatora do bloku silnika. Połączenie przez pomalowany lub skorodowany uchwyt bywa pozornie dobre, ale przy dużym obciążeniu pojawia się spadek napięcia. Czyste powierzchnie styku i mocna masa często rozwiązują problem, który niesłusznie przypisuje się uszkodzonemu alternatorowi.

Prosty schemat przewodów do alternatora z regulatorem wewnętrznym

W typowym układzie przewód z zacisku B+ prowadzi się do dużego zacisku rozrusznika, w tym samym miejscu, w którym znajduje się przewód dodatni akumulatora. Dzięki temu prąd ładowania trafia do baterii bez prowadzenia bardzo grubego kabla przez deskę rozdzielczą.

Obwód kontrolki wygląda następująco:

stacyjka, zacisk 15 → kontrolka ładowania → D+ lub L alternatora

Po włączeniu zapłonu kontrolka powinna świecić. Po uruchomieniu silnika i wzroście obrotów alternator zaczyna pracować, różnica napięć na kontrolce zanika i lampka powinna zgasnąć. Do tego obwodu stosuje się zwykle żarówkę 12 V o mocy około 2-3 W, chyba że instrukcja alternatora podaje inną wartość.

Jeśli korzystasz ze starej wiązki, najpierw zidentyfikuj przewód kontrolki miernikiem lub próbnikiem. Nie podłączaj w ciemno wszystkich przewodów, które wcześniej dochodziły do regulatora prądnicy. Stary regulator trzeba odłączyć od obwodu, ponieważ pozostawienie go między kontrolką a alternatorem może uniemożliwić wzbudzenie albo powodować ciągłe świecenie lampki.

Dokumentacja zestawów przewodów do C-330 często zaleca wykorzystanie jednego przewodu starej instalacji do kontrolki oraz poprowadzenie nowego przewodu B+ do rozrusznika. To wygodne rozwiązanie, ale kolory należy traktować pomocniczo. W różnych wiązkach przewód kontrolki może mieć inny kolor.

Przeczytaj również: Jeżówka wieloletnia? Jak dbać, by kwitła latami w ogrodzie!

Alternator z zewnętrznym regulatorem

Jeżeli alternator nie ma regulatora w szczotkotrzymaczu, nie stosuj powyższego schematu bez sprawdzenia modelu. Zaciski 15, 67, DF, D+ i B+ mogą wymagać połączenia przez osobny regulator. W takim układzie przewód wzbudzenia biegnie przez regulator, a błędne podanie napięcia na zacisk uzwojenia może doprowadzić do jego uszkodzenia.

Z mojego punktu widzenia do zwykłej modernizacji C-330 najpraktyczniejszy jest alternator 12 V z wbudowanym regulatorem. Ogranicza liczbę połączeń, ułatwia diagnostykę i nie wymaga pozostawiania starego regulatora prądnicy w komorze silnika.

Jak sprawdzić, czy układ ładuje prawidłowo

Pierwszy test wykonaj jeszcze przed uruchomieniem silnika. Po włączeniu zapłonu kontrolka ładowania powinna się zaświecić. Jeśli pozostaje ciemna, sprawdź żarówkę, zasilanie po stacyjce i przewód do D+ lub L. Brak kontrolki może oznaczać brak wzbudzenia alternatora.

Po uruchomieniu silnika zwiększ obroty powyżej biegu jałowego. Kontrolka powinna zgasnąć, a napięcie mierzone na biegunach akumulatora powinno zwykle wzrosnąć do około 13,8-14,5 V. Dokładna wartość zależy od typu regulatora, temperatury i stanu akumulatora.

Objaw Najbardziej prawdopodobna przyczyna
Napięcie nadal wynosi 12,4-12,8 V Brak wzbudzenia, przerwa w przewodzie B+, uszkodzony alternator albo błędna biegunowość
Kontrolka świeci po uruchomieniu Luźny pasek, brak masy, problem z D+/L, regulatorem lub diodami
Kontrolka żarzy się przy obrotach Spadek napięcia na połączeniach, za cienki przewód lub zabrudzone zaciski
Napięcie przekracza około 14,8 V Uszkodzony regulator, nieprawidłowe połączenie masy albo problem z przewodem pomiarowym S

Dobrze jest zmierzyć napięcie w dwóch miejscach, na B+ alternatora i bezpośrednio na akumulatorze. Jeżeli różnica przekracza około 0,2-0,3 V, sprawdź przewód prądowy, zacisk rozrusznika i połączenia masowe. Sam alternator może być sprawny, lecz energia nie dociera do baterii z powodu oporu na skorodowanym połączeniu.

Nie wykonuj starego testu polegającego na odłączaniu akumulatora przy pracującym silniku. Skoki napięcia mogą uszkodzić regulator i diody. Prosty multimetr jest bezpieczniejszy i wystarcza do podstawowej oceny układu.

Błędy, które najczęściej kończą się brakiem ładowania

  • Pozostawienie plusa na masie przy alternatorze przystosowanym do minusa na masie.
  • Podłączenie przewodu B+ do niewłaściwego zacisku rozrusznika.
  • Połączenie D+ bez kontrolki lub bez zasilania po stacyjce.
  • Pozostawienie starego regulatora prądnicy w obwodzie.
  • Zastosowanie zbyt cienkiego przewodu prądowego przy alternatorze o dużej wydajności.
  • Przykręcenie alternatora do skorodowanego lub pomalowanego uchwytu bez dodatkowej masy.
  • Prowadzenie przewodu obok kolektora wydechowego bez osłony termicznej.
  • Założenie paska z niewłaściwym naciągiem albo z kołami pasowymi ustawionymi pod kątem.

Szczególnie zdradliwy jest przypadek, gdy kontrolka gaśnie, ale akumulator nadal się rozładowuje. Wtedy nie kończę diagnostyki na samej lampce. Sprawdzam napięcie na B+, spadek napięcia między obudową alternatora a minusem akumulatora oraz stan paska. Kontrolka informuje o różnicy napięć, ale nie potwierdza pełnej wydajności ładowania.

Alternator 45 A wystarczy do podstawowej instalacji z oświetleniem i rozruchem. Wersja 60-72 A ma sens przy dodatkowych reflektorach roboczych, ogrzewaniu kabiny, radiu lub innych odbiornikach. Większy alternator nie naprawi jednak słabej wiązki. Im wyższa jego wydajność, tym większe znaczenie mają przekrój przewodu, stan zacisków i jakość masy.

Ostatnia kontrola przed wyjazdem w pole

Przed zamknięciem maski sprawdź, czy wszystkie przewody są zabezpieczone przed przetarciem, zaciski są mocno dokręcone, a pasek nie ociera o uchwyt. Po kilku minutach pracy ponownie zmierz napięcie i dotknij ostrożnie izolacji przewodu B+, nie samego metalowego zacisku. Przewód nie powinien się wyraźnie nagrzewać.

Najpewniejszy układ dla większości ciągników C-330 jest prosty: minus akumulatora na masie, B+ do zacisku rozrusznika, D+ lub L przez kontrolkę do stacyjki oraz dodatkowa, czysta masa alternatora. Gdy te cztery elementy są wykonane poprawnie, dalsza diagnostyka sprowadza się już do sprawdzenia paska, napięcia i stanu samego urządzenia.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Większość alternatorów 12 V wymaga minusa na masie, podczas gdy fabryczna prądnica w C-330 mogła pracować z plusem na masie. Odłącz akumulatory, połącz dodatni biegun zestawu z zaciskiem rozrusznika, a ujemny z blokiem silnika lub solidnym punktem ramy.

Tak, dwa akumulatory 6 V połączone szeregowo tworzą instalację 12 V. Przewody podłącza się do skrajnych zacisków całego zestawu. Nie należy pobierać napięcia 12 V tylko z jednego akumulatora, ponieważ prowadzi to do nierównego rozładowania baterii.

Gruby przewód z B+ prowadzi się do dużego zacisku rozrusznika połączonego z dodatnim biegunem akumulatora. Zacisk D+ lub L łączy się z kontrolką ładowania, a kontrolkę z zasilaniem po stacyjce. Typowa żarówka kontrolki ma napięcie 12 V i moc około 2-3 W, chyba że producent alternatora zaleca inaczej.

Po włączeniu zapłonu kontrolka powinna świecić, a po uruchomieniu silnika i zwiększeniu obrotów zgasnąć. Napięcie na akumulatorze powinno zwykle wynosić około 13,8-14,5 V. Warto porównać pomiar na B+ alternatora z pomiarem na akumulatorze; różnica większa niż około 0,2-0,3 V wskazuje na problem z przewodem lub połączeniami.
