Przy doborze rury, wiertła, śruby albo złączki jeden szczegół potrafi zdecydować o powodzeniu całej pracy. Najkrótsza odpowiedź na pytanie, co to jest średnica, brzmi: to odcinek przechodzący przez środek okręgu i łączący dwa punkty na jego obwodzie. Wyjaśnię, jak ją obliczać i mierzyć oraz dlaczego w budownictwie i przy gwintach średnica nominalna nie zawsze oznacza rzeczywisty wymiar elementu.
Średnica łączy prostą geometrię z praktyką techniczną
- Średnica d jest dwa razy większa od promienia r.
- Wzór na średnicę z obwodu to d = C / π.
- W rurach oznaczenie DN zwykle opisuje wymiar nominalny, a nie dokładną średnicę zewnętrzną.
- Gwint M10 ma średnicę nominalną 10 mm, ale do jego pełnego opisu potrzebny jest także skok.
- Przy pomiarze trzeba rozróżnić średnicę zewnętrzną, wewnętrzną i podziałową.
Średnica w geometrii oznacza najdłuższą cięciwę
W geometrii średnica to odcinek, którego końce leżą na okręgu, a środek przechodzi przez środek okręgu. Jest jednocześnie najdłuższą możliwą cięciwą, czyli odcinkiem łączącym dwa punkty okręgu. Każda średnica tego samego okręgu ma identyczną długość, nawet jeśli poprowadzimy ją pod innym kątem.
Trzeba też odróżnić okrąg od koła. Okrąg jest samą linią ograniczającą figurę, natomiast koło obejmuje również jej wnętrze. W praktyce oba pojęcia często pojawiają się zamiennie, ale w zadaniach matematycznych oraz dokumentacji technicznej precyzyjne rozróżnienie ma znaczenie.
Promień i średnica
Promień prowadzi od środka do dowolnego punktu okręgu. Średnica składa się zatem z dwóch promieni, dlatego podstawowy wzór wygląda tak:
d = 2r
Jeżeli promień koła wynosi 7 cm, jego średnica ma 14 cm. Działa to również w drugą stronę. Gdy znam średnicę, dzielę ją przez 2 i otrzymuję promień.
Najważniejsze wzory
| Wielkość | Wzór | Przykład dla d = 10 cm |
|---|---|---|
| Średnica | d = 2r | r = 5 cm |
| Obwód koła | C = πd | około 31,42 cm |
| Pole koła | P = πd² / 4 | około 78,54 cm² |
W przypadku kuli średnica również łączy dwa punkty jej powierzchni i przechodzi przez środek. To największa odległość między punktami kuli. Z tą samą wielkością spotkamy się przy opisie piłek, zbiorników, otworów i elementów toczonych.
Jak obliczyć i poprawnie zmierzyć średnicę
Najpewniejszym narzędziem do niewielkich elementów jest suwmiarka. Jej szczęki powinny objąć przedmiot dokładnie w przekroju poprzecznym, a pomiar trzeba wykonać bez nadmiernego dociskania. Przy miękkich tworzywach zbyt duża siła może spłaszczyć element i dać wynik zaniżony.
Pomiar średnicy zewnętrznej i wewnętrznej
Średnicę zewnętrzną mierzę po największym obrysie wałka, rury lub trzpienia. Średnicę wewnętrzną sprawdzam szczękami umieszczonymi wewnątrz otworu. W obu przypadkach dobrze jest wykonać co najmniej dwa pomiary pod kątem 90 stopni, ponieważ element może być lekko owalny.
Przy rurze, tulei albo otworze zadzior na krawędzi potrafi zmienić odczyt o kilka dziesiątych milimetra. Z mojego doświadczenia wynika, że częściej błąd powoduje zabrudzona lub sfazowana krawędź niż sama niedokładność suwmiarki. Przed pomiarem oczyszczam powierzchnię i sprawdzam, czy szczęki nie opierają się na zaokrągleniu.
Obliczanie średnicy z obwodu

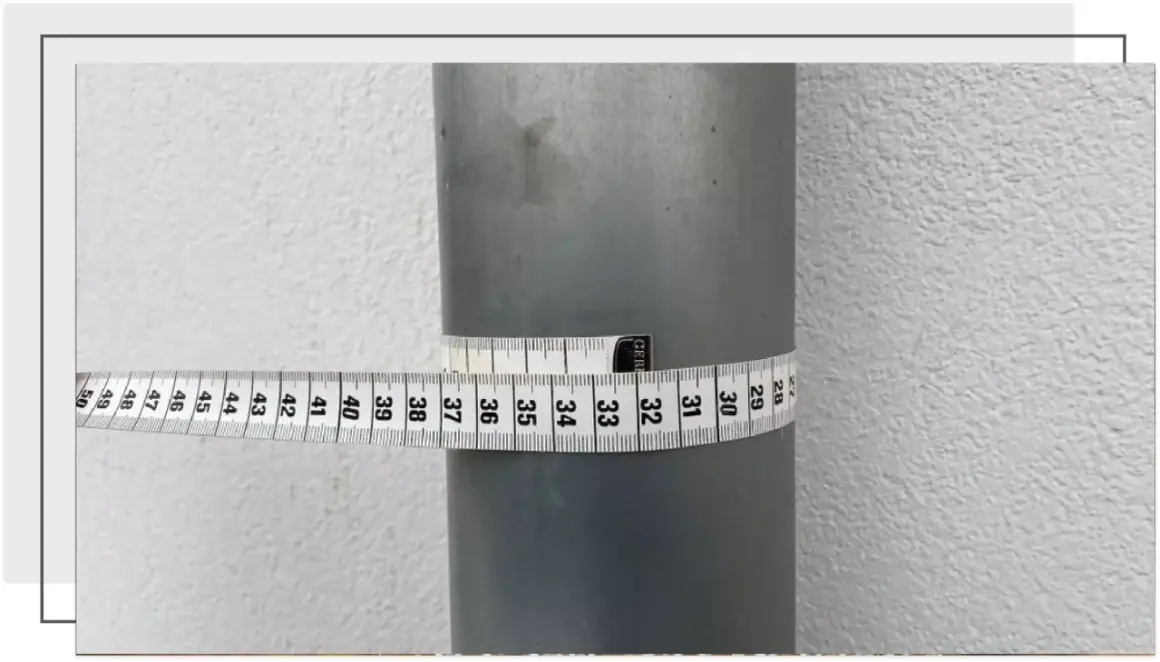

Jeżeli nie można zmierzyć przekroju bezpośrednio, można zmierzyć obwód taśmą mierniczą albo elastyczną miarką. Średnicę oblicza się wtedy ze wzoru:
d = C / π
Dla obwodu 31,4 cm średnica wynosi około 10 cm. Metoda jest przydatna przy dużych zbiornikach, słupach i pniach, ale wynik będzie orientacyjny, jeśli przekrój nie jest idealnie okrągły.
Co oznacza znak Ø
W rysunku technicznym znak Ø oznacza średnicę. Zapis Ø20 informuje, że dany otwór, wałek lub okrąg ma wymiar 20 mm, o ile dokumentacja nie podaje innej jednostki. Zapis Ø20 H7 dotyczy już nie tylko wymiaru nominalnego, lecz także pola tolerancji, czyli dopuszczalnego zakresu odchyłek wykonania.
Średnice rur, otworów i elementów budowlanych
W budownictwie średnica wpływa na przepływ wody, powietrza i ścieków, a także na dobór złączek, obejm, uszczelek oraz uchwytów. W instalacji ogrodowej różnica między średnicą zewnętrzną a wewnętrzną przewodu może zdecydować o tym, czy szybkozłączka będzie szczelna.
Przewód opisany jako 16 mm często ma 16 mm średnicy zewnętrznej, a jego światło, czyli wewnętrzny otwór, jest mniejsze. To właśnie średnica wewnętrzna wpływa między innymi na opory przepływu. Przy podlewaniu kilku sekcji ogrodu nie wystarczy więc porównać samych oznaczeń na opakowaniu.
Średnica nominalna nie zawsze jest wymiarem z linijki
Oznaczenie nominalne służy do dopasowania elementów należących do tego samego systemu. Przykładowo rura stalowa DN50 może mieć rzeczywistą średnicę zewnętrzną około 60,3 mm, ponieważ DN nie jest prostym przeliczeniem na milimetry. Dokładny wymiar zależy od rodzaju rury, normy i grubości ścianki.
| Oznaczenie | Co opisuje | Gdzie uważać |
|---|---|---|
| Ø25 | konkretną średnicę 25 mm | sprawdź, czy chodzi o wymiar zewnętrzny czy wewnętrzny |
| DN50 | średnicę nominalną instalacji | nie zakładaj, że element ma dokładnie 50 mm |
| 1/2 cala | rozmiar nominalny przyłącza | rzeczywisty wymiar zależy od typu gwintu i systemu |
| 16 mm na rurze ogrodowej | najczęściej średnicę zewnętrzną przewodu | średnica wewnętrzna zależy od grubości ścianki |
Przy zakupie części sprawdzam nie tylko średnicę, ale też typ połączenia, materiał i przeznaczenie. Złączka do rury 25 mm może nie pasować do przewodu o podobnym oznaczeniu, jeśli jeden producent podaje wymiar wewnętrzny, a drugi zewnętrzny.
Jak rozumieć średnicę gwintu
W gwintach średnica jest bardziej złożona niż w gładkim wałku. Ząb gwintu tworzy nierówny profil, dlatego wyróżnia się kilka średnic. Najczęściej spotkasz średnicę zewnętrzną, podziałową i wewnętrzną.
| Oznaczenie | Znaczenie | Praktyczne zastosowanie |
|---|---|---|
| d lub D | średnica zewnętrzna gwintu | największy obrys śruby albo gwintu wewnętrznego według przyjętej konwencji |
| d2 lub D2 | średnica podziałowa | teoretyczna średnica związana z bokami zarysu gwintu |
| d3 lub D1 | średnica wewnętrzna | wymiar w okolicy dna bruzd gwintu |
| P | skok gwintu | odległość między odpowiadającymi sobie zwojami |
Gdy widzę oznaczenie M10, wiem, że chodzi o gwint metryczny o średnicy nominalnej 10 mm. Nie wiem jednak wszystkiego, bo potrzebny jest jeszcze skok. Dla typowego gwintu zwykłego będzie to M10 x 1,5, natomiast M10 x 1 oznacza gwint drobnozwojny o skoku 1 mm.
Dlaczego samo M10 nie wystarcza
Śruba M10 x 1,5 i nakrętka M10 x 1 nie będą prawidłowo współpracować, mimo że mają tę samą średnicę nominalną. Różny skok powoduje niezgodność zwojów i może doprowadzić do uszkodzenia gwintu. Przy elementach technicznych sprawdzam więc zawsze średnicę, skok, kierunek oraz klasę tolerancji.
W oznaczeniach spotyka się na przykład klasy 6g dla gwintu zewnętrznego i 6H dla wewnętrznego. Tolerancja określa dopuszczalny zakres wymiarów, dzięki któremu śruba i nakrętka mogą się połączyć bez nadmiernego luzu albo zacinania.
Przeczytaj również: Czy radio Makita ładuje baterie? Sprawdź, które modele to potrafią
Normy dotyczące gwintów metrycznych
W aktualnym systemie ISO za podstawowy zarys gwintu metrycznego odpowiada ISO 68-1:2023. Dobór typowych średnic i skoków wiąże się z ISO 261, wymiary podstawowe określa ISO 724:2023, a zasady tolerancji opisują między innymi ISO 965-1:2026 oraz ISO 965-2:2024.
Nie trzeba znać wszystkich tabel na pamięć. Dla majsterkowicza ważniejsze jest sprawdzenie pełnego zapisu na opakowaniu lub rysunku. Jeśli wykonuję otwór pod gwint M10 x 1,5, wiertło powinno mieć zwykle około 8,5 mm, a nie 10 mm. To wartość praktyczna wynikająca ze skoku, ale przy konkretnym materiale i rodzaju gwintownika najlepiej potwierdzić ją w tabeli producenta.
Najczęstsze pomyłki przy odczycie średnicy
Pierwszy błąd to utożsamianie średnicy z promieniem. Jeśli ktoś odkłada na rysunku 20 mm od środka i nazywa ten wymiar średnicą, w rzeczywistości wyznacza promień 20 mm, a średnica wynosi 40 mm.
Drugi problem pojawia się przy rurach i przewodach. Oznaczenie 20 mm może dotyczyć średnicy zewnętrznej, wewnętrznej albo rozmiaru nominalnego. Przed cięciem lub zakupem złączki odczytuję opis techniczny, a nie tylko duży numer na etykiecie.
- Nie mierz gwintu w jednym miejscu i nie zakładaj, że odczyt suwmiarki jest średnicą nominalną.
- Nie mieszaj skoku gwintu metrycznego z jego średnicą.
- Nie przeliczaj automatycznie DN i cali na dokładne milimetry.
- Nie pomijaj tolerancji, gdy element ma pracować w pasowaniu lub połączeniu uszczelnianym.
W praktyce szczególnie zdradliwe są gwinty zużyte, zardzewiałe i zabrudzone. Uszkodzone wierzchołki zwojów mogą zaniżyć pomiar, dlatego przy wątpliwościach używam wzornika gwintowego, sprawdzam nakrętkę wzorcową albo porównuję oznaczenie z dokumentacją części.
Średnica, która pasuje do konkretnego zastosowania
Średnica nie jest wyłącznie szkolnym pojęciem z geometrii. Od niej zależy dopasowanie rur, przepustowość instalacji, rozmiar otworu, wybór łożyska, wiertła, śruby i wielu elementów używanych przy budowie lub pielęgnacji ogrodu.
Najbezpieczniej postępować w trzech krokach. Najpierw ustalam, czy potrzebuję wymiaru zewnętrznego, wewnętrznego czy nominalnego. Potem sprawdzam jednostkę, skok i normę, a na końcu wykonuję pomiar w kilku punktach, uwzględniając możliwe zużycie lub odkształcenie.
Ta prosta procedura zwykle oszczędza więcej czasu niż późniejsze poprawianie źle dobranej złączki albo zerwanego gwintu. W technice liczy się nie sama liczba, lecz to, co dokładnie ta liczba opisuje.
