Przy wymianie zaworu, baterii ogrodowej albo podłączeniu filtra łatwo założyć, że pół cala oznacza dokładnie 12,7 mm. W hydraulice to jednak najczęściej rozmiar nominalny, dlatego rzeczywista średnica rury lub gwintu będzie inna. Wyjaśniam, ile faktycznie ma przyłącze 1/2 cala, czym różnią się oznaczenia G, R i NPT oraz jak dobrać właściwą złączkę.
Najważniejsze liczby i zasady dla rozmiaru 1/2 cala
- 12,7 mm to wyłącznie matematyczne przeliczenie pół cala, a nie typowa średnica rury hydraulicznej.
- W instalacjach rurowych 1/2 cala odpowiada zwykle rozmiarowi DN15.
- Stalowa rura oznaczana jako 1/2 cala ma najczęściej około 21,3 mm średnicy zewnętrznej.
- Gwint zewnętrzny G 1/2 ma średnicę około 20,955 mm, skok 1,814 mm i 14 zwojów na cal.
- Oznaczenie 1/2 cala nie wystarczy do zakupu złączki. Trzeba sprawdzić także standard gwintu, jego rodzaj i materiał rury.
Jaką średnicę naprawdę oznacza pół cala
Jeżeli przeliczyć cal według układu metrycznego, otrzymamy prosty wynik: 1/2 cala to 12,7 mm. Taka wartość ma zastosowanie przy zwykłych wymiarach, na przykład długości lub średnicy elementu, który rzeczywiście opisano w calach. W hydraulice oznaczenie działa jednak jako rozmiar handlowy i historyczny, a nie precyzyjny pomiar zewnętrzny.
Dla rur i armatury pół cala najczęściej oznacza DN15. Symbol DN opisuje nominalny rozmiar przewodu i ułatwia dobieranie elementów w różnych systemach. Nie mówi jednak, że każda rura DN15 będzie miała identyczną średnicę zewnętrzną, ponieważ ta zależy od materiału oraz grubości ścianki.
Właśnie dlatego stalowa rura 1/2 cala ma zazwyczaj 21,3 mm średnicy zewnętrznej, mimo że matematyczne pół cala to 12,7 mm. Nazwa wywodzi się z dawnych standardów rurowych, w których rozmiar odnosił się w przybliżeniu do średnicy wewnętrznej rury po uwzględnieniu typowej grubości ścianki.
Rura, gwint i przyłącze mają różne wymiary
Najwięcej pomyłek bierze się z mieszania trzech pojęć. Inaczej mierzy się rurę, inaczej gwint, a jeszcze inaczej otwór lub prześwit wewnątrz przewodu. Przy zakupie elementu nie wystarczy więc powiedzieć sprzedawcy, że potrzebna jest „rura półcalowa”.

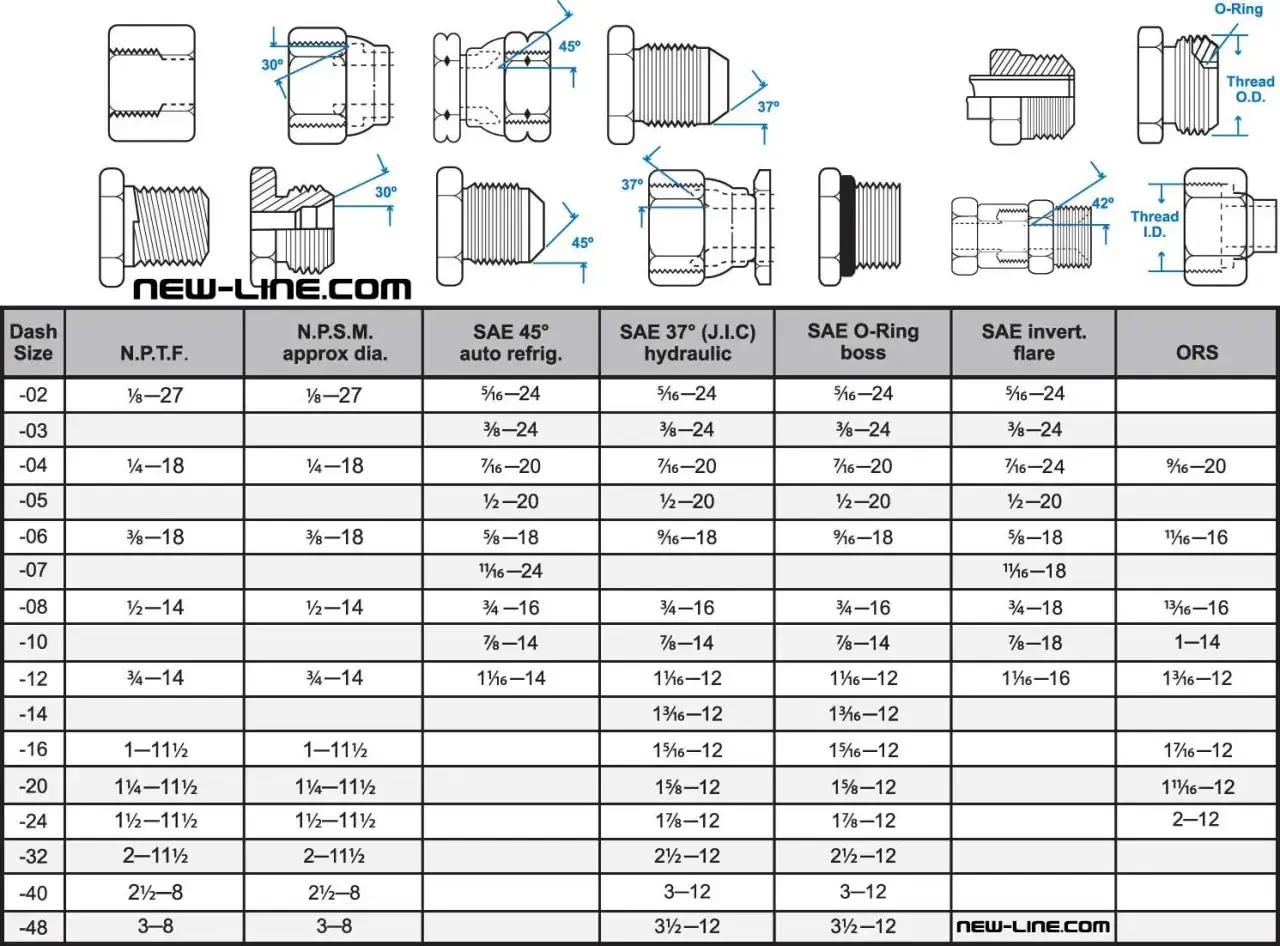

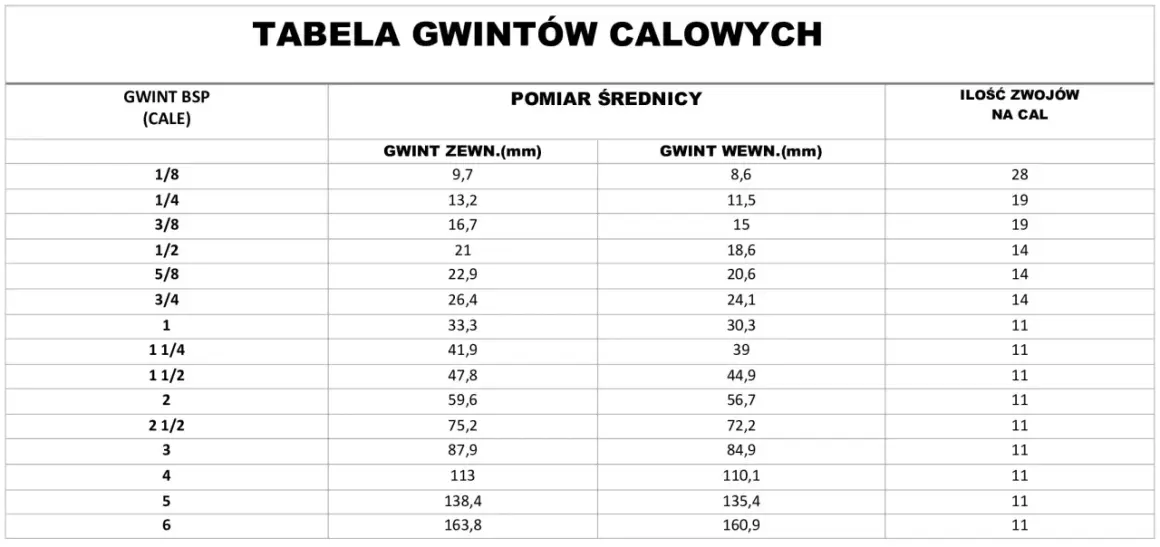

| Element | Typowa wartość | Co oznacza w praktyce |
|---|---|---|
| Przeliczenie matematyczne | 12,7 mm | Dokładna połowa cala, ale nie standardowy wymiar zewnętrzny rury hydraulicznej |
| Nominalny rozmiar rury | DN15 | Rozmiar stosowany w opisach instalacji i armatury |
| Stalowa rura 1/2 cala | około 21,3 mm | Najczęściej spotykana średnica zewnętrzna rury stalowej |
| Gwint zewnętrzny G 1/2 | 20,955 mm | Średnica mierzona na wierzchołkach gwintu |
| Rura miedziana | często 15 mm | Rozmiar zewnętrzny może być metrycznym odpowiednikiem przyłącza DN15 |
| Rura PEX lub wielowarstwowa | często 16 mm | Rura może mieć złączkę z gwintem 1/2 cala, ale sama nie ma średnicy 21,3 mm |
Tabela pokazuje, dlaczego sama liczba „1/2” bywa niewystarczająca. Gwint G 1/2 może współpracować z rurą o innym wymiarze zewnętrznym, na przykład miedzianą 15 mm lub wielowarstwową 16 mm, jeśli zastosowano odpowiedni adapter.
Średnica wewnętrzna stalowej rury także nie jest stała. Zależy od grubości ścianki, dlatego przy obliczaniu przepływu, doborze pompy lub projektowaniu instalacji nie powinno się przyjmować jej wyłącznie na podstawie oznaczenia calowego.
Co oznaczają gwinty G 1/2, R 1/2 i NPT 1/2
W polskich instalacjach wodnych i grzewczych najczęściej spotyka się gwinty rurowe systemu BSP. Najważniejsze oznaczenia to G 1/2, czyli gwint walcowy, oraz R 1/2, czyli gwint stożkowy zewnętrzny. Ich wspólna nazwa rozmiarowa nie oznacza, że można je stosować w identyczny sposób.
Gwint G 1/2
Gwint G 1/2 jest równoległy na całej długości. Jego zewnętrzna średnica nominalna wynosi 20,955 mm, a skok to 1,814 mm, czyli 14 zwojów na cal. Uszczelnienie wykonuje się zwykle za pomocą płaskiej uszczelki, O-ringu albo uszczelnienia znajdującego się w konstrukcji złączki.
Gwint R 1/2
R 1/2 jest gwintem stożkowym. Średnica zmienia się wzdłuż gwintu, a połączenie może uszczelniać się na zwojach przy użyciu taśmy PTFE, pakuł z pastą lub środka wskazanego przez producenta. Nie należy traktować G 1/2 i R 1/2 jako dwóch identycznych gwintów, nawet jeśli oba mają rozmiar pół cala.
Przeczytaj również: Krwawnik pospolity: uprawa, pielęgnacja – piękny ogród bez wysiłku
Gwint NPT 1/2
NPT to amerykański standard gwintu stożkowego. Wymiar 1/2 cala może wyglądać podobnie, ale profil, kąt zarysu i sposób dopasowania różnią się od BSP. W efekcie element może dać się częściowo wkręcić, lecz nie zapewni poprawnego i trwałego uszczelnienia. Przy armaturze importowanej zawsze sprawdzam, czy na opakowaniu widnieje BSP, G, R, Rp czy NPT.
Jak zmierzyć rozmiar i dobrać właściwą złączkę
Najprościej zacząć od oznaczeń wybitych na elemencie. Symbole GW i GZ oznaczają odpowiednio gwint wewnętrzny i zewnętrzny, natomiast zapis G 1/2 wskazuje konkretny standard gwintu walcowego. W przypadku nieopisanej części przyda się suwmiarka oraz sprawdzian do gwintów.
- Oczyść gwint z kamienia, farby lub starego uszczelniacza.
- Zmierz średnicę zewnętrzną gwintu w miejscu jego największego wymiaru. Wynik bliski 21 mm sugeruje G 1/2 lub podobny gwint rurowy.
- Sprawdź skok gwintu. Dla G 1/2 typowe jest 14 zwojów na cal, czyli skok około 1,814 mm.
- Ustal, czy gwint jest równoległy, czy stożkowy.
- Dobierz drugą część po tym samym standardzie, rozmiarze i rodzaju gwintu.
Przy rurach z tworzywa lub miedzi mierzę przede wszystkim średnicę zewnętrzną samej rury, a dopiero później sprawdzam gwint złączki. Rura PEX 16 mm z adapterem G 1/2 nie jest rurą półcalową w sensie wymiaru zewnętrznego. To po prostu przewód metryczny zakończony przyłączem o calowym gwincie.
Typowy błąd polega na kupieniu dwóch elementów oznaczonych jako 1/2 cala bez sprawdzenia, czy jeden ma gwint wewnętrzny, a drugi zewnętrzny. Drugi problem to próba połączenia gwintu BSP z NPT. Jeśli po kilku obrotach element zaczyna się klinować, nie należy go dokręcać na siłę, ponieważ można uszkodzić zarówno gwint, jak i korpus armatury.
Gdzie rozmiar 1/2 cala sprawdza się w domu i ogrodzie
Przyłącza 1/2 cala są bardzo popularne przy punktach końcowych instalacji. Spotyka się je przy bateriach umywalkowych, zaworach, grzejnikach, filtrach wody, wężykach przyłączeniowych oraz kranach ogrodowych. W takich miejscach rozmiar jest wygodny, ponieważ zapewnia rozsądny przepływ bez nadmiernego zwiększania wymiarów armatury.
W instalacji ogrodowej gwint 1/2 cala często pojawia się przy zraszaczu, elektrozaworze albo szybkozłączce. Do krótkiego odcinka i pojedynczego punktu poboru zwykle wystarcza, ale przy kilku zraszaczach uruchamianych jednocześnie ograniczeniem może być nie sam gwint, lecz przepływ i ciśnienie w całym przewodzie.
Do głównego doprowadzenia wody nie dobierałbym średnicy wyłącznie dlatego, że końcowy kran ma przyłącze 1/2 cala. Przewód zasilający może potrzebować większego rozmiaru, a redukcję do pół cala wykonuje się dopiero przy urządzeniu. Takie rozwiązanie ogranicza straty ciśnienia i ułatwia późniejszą rozbudowę ogrodu lub instalacji.
Jedna liczba nie wystarczy przy wyborze półcalowego połączenia
Najkrótsza odpowiedź brzmi tak: matematycznie pół cala to 12,7 mm, typowa stalowa rura 1/2 cala ma około 21,3 mm na zewnątrz, a gwint G 1/2 mierzy około 20,955 mm. To trzy różne informacje, które opisują trzy różne elementy.
Przed zakupem sprawdzam więc zawsze materiał rury, średnicę zewnętrzną, rodzaj gwintu oraz sposób uszczelnienia. Taka chwila pomiaru zwykle oszczędza więcej czasu niż późniejsze szukanie przejściówki do źle dobranej złączki.
