Gdy manometr pokazuje wartość bliską jednej atmosferze, łatwo pomylić ciśnienie rzeczywiste z tym, które odnosi się do poziomu otoczenia. Oznaczenie 1 atm pomaga uporządkować te wartości, ale przy instalacjach wodnych, sprężonym powietrzu czy złączach rurowych równie ważne są rodzaj gwintu, sposób uszczelnienia i właściwa norma techniczna. Wyjaśniam najważniejsze przeliczenia, różnicę między ciśnieniem absolutnym i względnym oraz zasady doboru gwintów spotykanych w budownictwie i ogrodnictwie.
Najważniejsze informacje o atmosferze i gwintach w instalacjach
- 101 325 Pa to dokładna wartość jednej atmosfery standardowej.
- 1,01325 bar odpowiada jednej atmosferze, dlatego manometr może pokazywać inną wartość niż obliczenia absolutne.
- Ciśnienie względne mierzone manometrem nie uwzględnia zwykle ciśnienia otoczenia.
- Gwint G, R, Rp i NPT to różne standardy, których nie należy łączyć bez potwierdzenia kompatybilności.
- Rozmiar gwintu nie określa samodzielnie maksymalnego ciśnienia pracy złącza.
Jedna atmosfera to punkt odniesienia, a nie stała pogoda
Atmosfera standardowa jest umowną jednostką ciśnienia. Jej wartość wynosi dokładnie 101 325 Pa, czyli 101,325 kPa. Taką definicję podają między innymi NIST i IUPAC. W praktyce technicznej częściej spotykam paskale, kilopaskale, bary albo megapaskale, ale atmosfera nadal pojawia się w opisach urządzeń, tabelach i starszej dokumentacji.
Trzeba odróżnić atmosferę standardową od aktualnego ciśnienia powietrza. Przy poziomie morza rzeczywiste wskazanie może wynosić na przykład 990 hPa albo 1030 hPa, a na większej wysokości będzie jeszcze niższe. Dlatego jedna atmosfera jest wartością referencyjną, a nie obietnicą, że powietrze zawsze naciska dokładnie z taką siłą.
| Jednostka | Wartość odpowiadająca jednej atmosferze | Gdzie spotyka się ją najczęściej |
|---|---|---|
| Pa | 101 325 Pa | obliczenia techniczne i fizyka |
| kPa | 101,325 kPa | instalacje i dokumentacja urządzeń |
| bar | 1,01325 bar | hydraulika, pneumatyka, manometry |
| hPa | 1013,25 hPa | meteorologia |
| mmHg | 760 mmHg | starsze przyrządy i medycyna |
W codziennych obliczeniach można przyjąć, że atmosfera to około 1 bar, ale przy projektowaniu instalacji nie należy zaokrąglać bez sprawdzenia. Różnica wynosząca 1,325 procent zwykle nie ma znaczenia przy podlewaniu ogrodu, lecz może mieć znaczenie przy kalibracji czujnika, doborze zaworu lub analizie układu pracującego pod wyższym ciśnieniem.
Ciśnienie absolutne i względne dają różne wyniki
Najczęstsze nieporozumienie pojawia się przy odczycie manometru. Większość manometrów stosowanych w instalacjach pokazuje ciśnienie względne, czyli różnicę między ciśnieniem w układzie a ciśnieniem atmosferycznym. W obliczeniach fizycznych i części dokumentacji używa się natomiast ciśnienia absolutnego, liczonego od próżni.
Najprostsza zależność wygląda tak: ciśnienie absolutne = ciśnienie względne + ciśnienie atmosferyczne. Jeżeli manometr wskazuje 2 bar, ciśnienie absolutne wynosi w przybliżeniu 3,013 bar przy warunkach zbliżonych do atmosfery standardowej. Z kolei wskazanie -0,8 bar na manometrze próżniowym oznacza około 0,213 bar ciśnienia absolutnego.
Dlaczego ma to znaczenie przy instalacji
Pompa ogrodowa, hydrofor lub kompresor mogą mieć parametry opisane w barach względnych, podczas gdy karta techniczna czujnika podaje zakres absolutny. Z mojego doświadczenia wynika, że właśnie w tym miejscu powstaje wiele błędów przy porównywaniu urządzeń. Ta sama liczba bez określenia rodzaju ciśnienia może oznaczać dwa różne warunki pracy.
- 0 bar(g) oznacza zwykle ciśnienie równe aktualnemu otoczeniu.
- 1 bar(g) oznacza około 2 bar absolutnych przy ciśnieniu atmosferycznym bliskim standardowemu.
- 10 bar(g) nie jest tym samym co 10 bar(a), ponieważ w wartości absolutnej uwzględnia się również atmosferę.
Przy instalacjach domowych różnica między pogodą wyżową i niżową zwykle nie zmienia decyzji zakupowej. Przy dokładnych pomiarach, próbach szczelności albo urządzeniach pracujących na dużej wysokości trzeba jednak sprawdzić, czy producent podaje bar(a), bar(g), kPa czy MPa.
Gwint nie określa ciśnienia, ale decyduje o szczelności
Sama wartość ciśnienia atmosferycznego nie mówi jeszcze, czy dane połączenie gwintowane będzie bezpieczne. Gwint określa przede wszystkim geometrię połączenia, średnicę, skok i sposób współpracy elementów. O dopuszczalnym ciśnieniu decydują dodatkowo materiał, grubość ścianki, temperatura, uszczelnienie i wymagania producenta.
W instalacjach można spotkać kilka oznaczeń, które wyglądają podobnie, ale nie są zamienne. Norma ISO 228-1 opisuje między innymi równoległe gwinty rurowe G, w których szczelność uzyskuje się poza samym gwintem, na przykład przez uszczelkę płaską lub o-ring. Z kolei ISO 7-1 dotyczy gwintów, gdzie połączenie ciśnieniowe może uszczelniać się na zwoju.
| Oznaczenie | Charakterystyka | Typowe uszczelnienie | Przykładowe zastosowanie |
|---|---|---|---|
| G | gwint rurowy równoległy | uszczelka, o-ring, podkładka | zawory, armatura, przyłącza |
| R | gwint rurowy zewnętrzny stożkowy | uszczelniacz do gwintów lub taśma | instalacje rurowe i pneumatyczne |
| Rp | gwint wewnętrzny równoległy do połączeń ciśnieniowych | uszczelnienie na współpracującym gwincie | korpusy i złączki rurowe |
| NPT | amerykański gwint rurowy stożkowy | uszczelniacz zgodny z zastosowaniem | importowane urządzenia i osprzęt |
Najbardziej zdradliwe jest połączenie BSP i NPT. Niektóre rozmiary mogą dać się częściowo wkręcić, ale inny kąt profilu lub skok sprawia, że gwint nie zapewni pewnej szczelności. W instalacji wodnej może skończyć się to powolnym przeciekiem, a przy gazie, sprężonym powietrzu lub hydraulice siłowej także nagłą awarią.

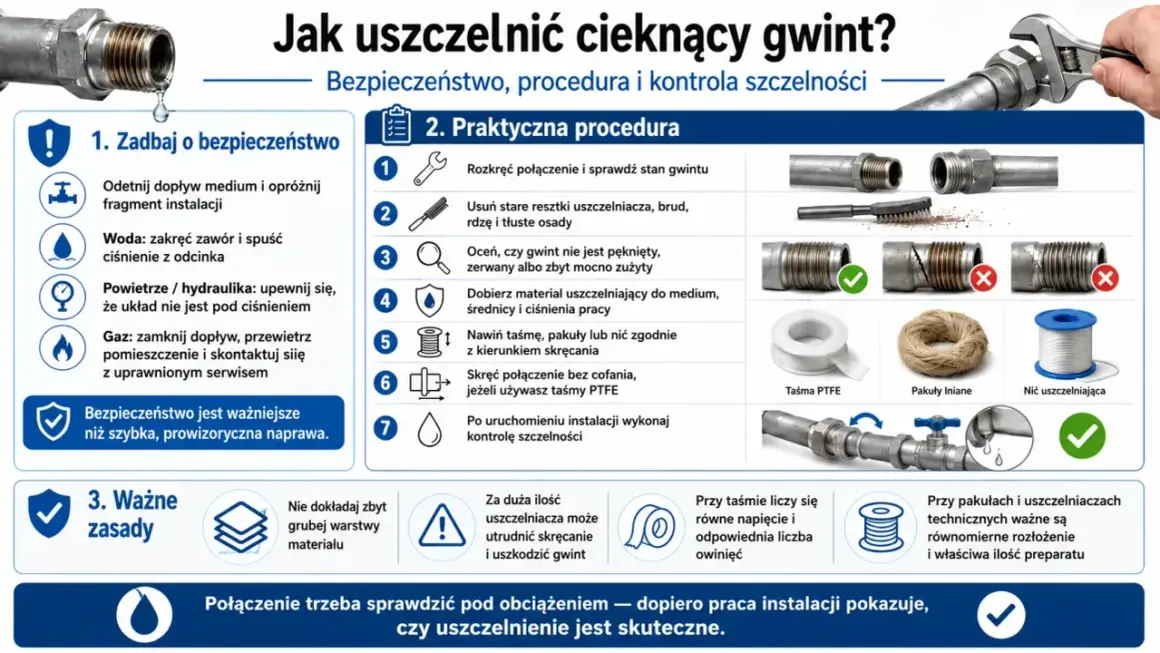

Jak dobrać gwint do instalacji wodnej lub ogrodowej
Przy wyborze złączki zaczynam od oznaczenia na urządzeniu, a nie od pomiaru suwmiarką i zgadywania rozmiaru. Napis G1/2, R1/2 albo NPT 1/2 jest znacznie cenniejszy niż sama średnica zewnętrzna, ponieważ wskazuje również standard wykonania.
- Sprawdź oznaczenie obu elementów. Ustal, czy masz gwint metryczny, G, R, Rp, NPT czy inny standard.
- Określ sposób uszczelnienia. Zobacz, czy producent przewidział o-ring, płaską uszczelkę, stożek czy uszczelniacz nakładany na gwint.
- Porównaj ciśnienie robocze. Uwzględnij ciśnienie maksymalne, skoki ciśnienia i temperaturę medium.
- Dobierz materiał. Mosiądz, stal nierdzewna, tworzywo i stal ocynkowana mają różną odporność na korozję oraz temperaturę.
- Wykonaj próbę szczelności. Po montażu sprawdź połączenie przy ciśnieniu roboczym, zanim zabudujesz je w ścianie lub zakryjesz ziemią.
Przykład zraszacza i pompy

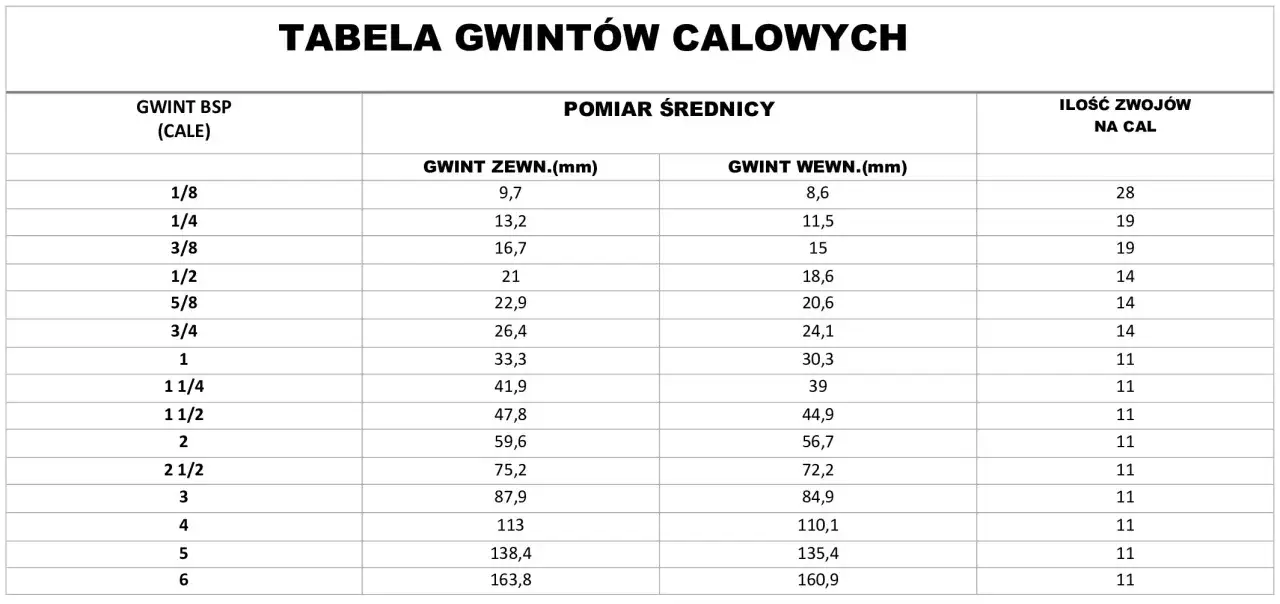

Jeżeli pompa ma wyjście G1/2, potrzebujesz elementu z odpowiednim gwintem współpracującym oraz właściwą powierzchnią uszczelniającą. Nie wystarczy kupić dowolnej złączki opisanej jako pół cala. Rozmiar nominalny nie oznacza dokładnej średnicy zewnętrznej, a gwint półcalowy BSP może mieć inne parametry niż półcalowy NPT.
W prostym układzie podlewania ogrodu uszczelka płaska lub o-ring zwykle sprawdza się lepiej niż nadmiar taśmy na gwincie równoległym. Taśma może utrudnić prawidłowe dosunięcie elementu, a zbyt mocne dokręcenie potrafi pęknąć plastikowy korpus pompy. Ja dokręcam takie połączenia stopniowo i zawsze zostawiam możliwość późniejszej kontroli.
Przeczytaj również: Tawułka w donicy - uprawa, pielęgnacja i zimowanie bez błędów
Przykład instalacji sprężonego powietrza
Przy kompresorze istotne są nie tylko przecieki, lecz także spadki ciśnienia i pulsacje. Gwint stożkowy powinien otrzymać uszczelnienie przeznaczone do danego medium, a złączka musi mieć deklarowane parametry dla konkretnej temperatury i ciśnienia.
Jeśli przewód pracuje przy 8 bar, nie wybieram złączki tylko dlatego, że ciśnienie jest niewiele większe od jednej atmosfery. Liczy się pełny zakres pracy instalacji, w tym chwilowe skoki, drgania i liczba cykli wkręcania. W tym zastosowaniu tania przejściówka bez wyraźnego oznaczenia bywa pozorną oszczędnością.
Najczęstsze błędy przy przeliczaniu ciśnienia i wyborze złącza
Najwięcej problemów powoduje traktowanie jednostek i gwintów jak dwóch niezależnych etykiet. W praktyce tworzą jeden układ: ciśnienie obciąża materiał, a gwint i uszczelnienie muszą utrzymać je bez przecieku.
- Mylenie bar z atmosferą. Są do siebie zbliżone, ale nie identyczne. Jedna atmosfera to 1,01325 bar.
- Ignorowanie ciśnienia absolutnego. Może prowadzić do błędnego ustawienia czujnika lub niewłaściwej interpretacji próżni.
- Łączenie BSP z NPT na siłę. Częściowe zazębienie nie oznacza poprawnego połączenia.
- Użycie taśmy na każdym gwincie. Gwinty równoległe często wymagają uszczelki na czole, a nie materiału na zwojach.
- Ocenianie wytrzymałości po rozmiarze. Złączka 1/2 cala nie ma automatycznie określonego ciśnienia dopuszczalnego.
- Brak próby po montażu. Szczelność trzeba sprawdzić przed uruchomieniem instalacji na stałe.
Przy zwykłym kranie ogrodowym pomyłka może oznaczać tylko kapanie. Przy instalacji gazowej, kotle, sprężonym powietrzu albo układzie hydraulicznym konsekwencje są poważniejsze. W takich miejscach sprawdzam dokumentację producenta i oznaczenia na korpusie, zamiast polegać na tym, że elementy dały się skręcić ręcznie.
Jak wykorzystać tę wiedzę przy zakupie armatury
Przed zakupem zapisuję cztery informacje: medium, ciśnienie robocze, temperaturę oraz standard gwintu. Dopiero później wybieram materiał i sposób uszczelnienia. Taki prosty schemat ogranicza ryzyko kupienia złączki, która pasuje wymiarowo, ale nie nadaje się do konkretnego zastosowania.
W dokumentacji technicznej szukaj oznaczeń takich jak G1/2, R3/4, Rp1/2, NPT 1/4 oraz informacji o ciśnieniu roboczym. Jeśli widzisz wyłącznie opis „gwint 1/2 cala”, potraktuj go jako niepełny. Brakuje wtedy kluczowej informacji o standardzie i uszczelnieniu.
Najbezpieczniejszy wybór to elementy pochodzące z jednego systemu lub przejściówki wyraźnie opisane przez producenta. Przy instalacji w domu i ogrodzie nie zawsze potrzebujesz najbardziej rozbudowanej normy, ale zawsze potrzebujesz pewności, że gwint, uszczelka i ciśnienie pracy są ze sobą zgodne.
Jedna wartość, która pomaga uniknąć kosztownej pomyłki
Atmosfera standardowa jest dobrym punktem odniesienia do przeliczania jednostek, lecz sama nie dobiera gwintu ani nie gwarantuje szczelności. W praktyce najpierw rozdzielam ciśnienie absolutne od względnego, potem sprawdzam standard gwintu, a na końcu dopasowuję uszczelnienie i klasę materiału.
Jeżeli zapamiętasz tylko jedną zasadę, niech będzie nią ta: pasujący rozmiar nie zawsze oznacza pasujące połączenie. Dopiero zgodność normy, sposobu uszczelnienia i parametrów pracy daje instalację, której można bezpiecznie zaufać.
