Przy zakupie zaworu, nypla albo rury łatwo założyć, że oznaczenie 3/4 cala oznacza dokładnie 19,05 mm. W instalacjach rurowych sprawa jest bardziej złożona, ponieważ jest to najczęściej wymiar nominalny, a nie rzeczywista średnica mierzonego elementu. Poniżej wyjaśniam, ile wynosi 3/4 cala, jaki wymiar ma gwint G 3/4, z czym wiąże się oznaczenie DN 20 i jak uniknąć pomyłki przy kompletowaniu instalacji.
Najważniejsze informacje o wymiarze 3/4 cala
- 3/4 cala w prostym przeliczeniu to 19,05 mm.
- W instalacjach rurowych ten rozmiar odpowiada zwykle oznaczeniu DN 20.
- Gwint zewnętrzny G 3/4 ma około 26,44 mm średnicy zewnętrznej.
- Stalowa rura DN 20 ma najczęściej około 26,9 mm średnicy zewnętrznej.
- Średnica wewnętrzna rury zależy od grubości jej ścianki i materiału.
3/4 cala to ile milimetrów w praktyce
Jeżeli przeliczamy samą jednostkę długości, wynik jest prosty. Jeden cal ma 25,4 mm, więc 3/4 cala × 25,4 mm = 19,05 mm. Taką wartość można przyjąć przy przeliczaniu wymiarów stolarskich, mechanicznych albo ogólnych oznaczeń długości.
W hydraulice i instalacjach grzewczych oznaczenie 3/4 cala nie opisuje jednak zwykle średnicy, którą zmierzymy suwmiarką. To historyczny rozmiar nominalny związany z rurami i gwintami rurowymi. Dlatego element opisany jako 3/4 cala może mieć rzeczywistą średnicę zewnętrzną wyraźnie większą niż 19,05 mm.
Najkrócej można ująć to tak: 19,05 mm to przeliczenie matematyczne, natomiast 3/4 cala w instalacji oznacza najczęściej określony rozmiar przyłącza, zwykle DN 20. Ta różnica jest przyczyną większości nieporozumień przy zakupie armatury.
Jaka jest średnica gwintu G 3/4
Gwint rurowy walcowy G 3/4 ma średnicę zewnętrzną około 26,44 mm. Jego skok wynosi około 1,81 mm, co odpowiada 14 zwojom na cal. Profil tego gwintu wywodzi się z systemu Whitwortha i ma kąt zarysu 55 stopni.

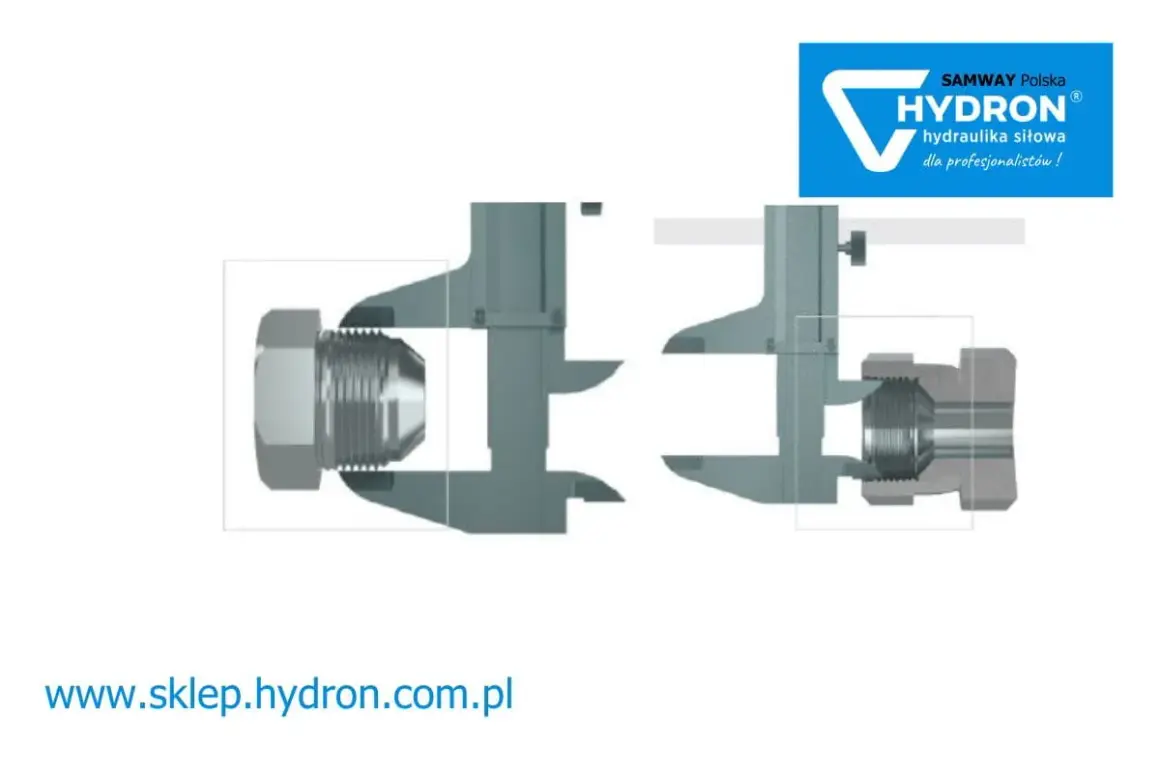

Jeżeli więc zmierzysz suwmiarką zewnętrzną część nypla lub króćca G 3/4, wynik w pobliżu 26,4 mm będzie prawidłowy. Nie należy oczekiwać 19,05 mm, ponieważ nazwa 3/4 cala nie odnosi się w tym przypadku do bezpośredniej średnicy zewnętrznej gwintu.

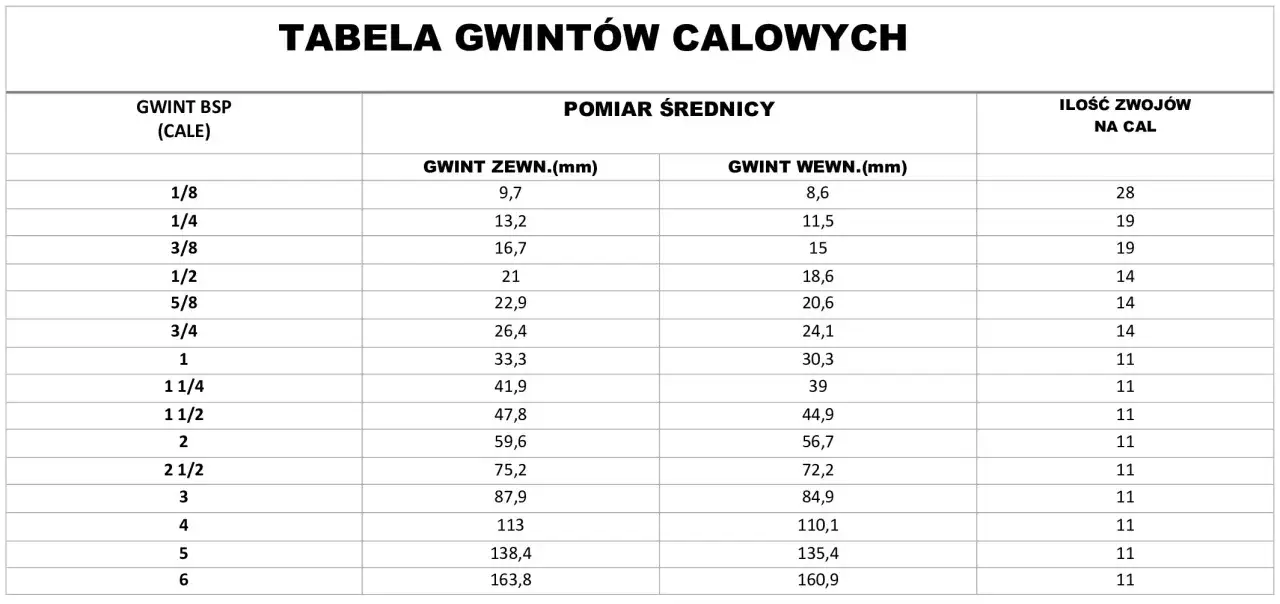

| Oznaczenie | Przybliżona średnica zewnętrzna gwintu | Typowe zastosowanie |
|---|---|---|
| G 1/2 | 20,96 mm | małe zawory, baterie, przyłącza |
| G 3/4 | 26,44 mm | zawory, pompy, wodomierze, ogrzewanie |
| G 1 | 33,25 mm | większa armatura i instalacje |
W praktyce często spotykam sytuację, w której ktoś mierzy gwint starego zaworu, otrzymuje około 26 mm i uznaje, że element ma rozmiar 1 cala. Tymczasem wynik wskazuje właśnie na G 3/4. Najbezpieczniej sprawdzić jednocześnie średnicę, skok oraz typ gwintu, a nie opierać się wyłącznie na jednym pomiarze.
Dlaczego rura 3/4 cala ma często 26,9 mm
W oznaczeniach rurowych 3/4 cala odpowiada zwykle rozmiarowi DN 20. DN to średnica nominalna, czyli umowny rozmiar instalacji używany do dobierania rur, kształtek i armatury. Nie jest to precyzyjna średnica zewnętrzna ani wewnętrzna każdego produktu.
Dla typowej stalowej rury DN 20 średnica zewnętrzna wynosi około 26,9 mm. Jej światło, czyli średnica wewnętrzna, będzie mniejsze i zależy od grubości ścianki. Rura o grubszej ściance może mieć mniejszy przepływ wewnętrzny niż rura o tym samym DN wykonana w lżejszym wariancie.
To właśnie dlatego odpowiedź na pytanie o średnicę rury 3/4 cala nie może ograniczać się do jednej liczby. Trzeba ustalić, czy chodzi o:
- przeliczenie cala, czyli 19,05 mm,
- średnicę gwintu, zwykle około 26,44 mm dla G 3/4,
- średnicę zewnętrzną rury stalowej, najczęściej około 26,9 mm,
- średnicę wewnętrzną, zależną od materiału i grubości ścianki.
Wymiary 3/4 cala w rurach z różnych materiałów
Ten sam rozmiar nominalny może wyglądać inaczej zależnie od tego, z czego wykonano rurę. W instalacjach z tworzyw sztucznych producenci często podają średnicę w milimetrach, na przykład 25 mm, a dopiero w tabeli zgodności wskazują odpowiednik 3/4 cala lub DN 20.
| Rodzaj rury | Typowy wymiar zewnętrzny | Praktyczna uwaga |
|---|---|---|
| stalowa DN 20 | około 26,9 mm | rozmiar nominalnie odpowiada 3/4 cala |
| miedziana instalacyjna | 22 mm | często łączona z armaturą 3/4 cala przez odpowiednią złączkę |
| PP-R | często 25 mm | dokładną zgodność trzeba sprawdzić u producenta systemu |
| PEX lub wielowarstwowa | zależnie od systemu, często 25 mm | liczy się średnica przewodu i rodzaj końcówki przyłączeniowej |
Podane wymiary są typowymi przykładami, a nie uniwersalną regułą dla każdej rury. Przy rurach z tworzywa najważniejsza jest średnica zewnętrzna zapisana w milimetrach oraz pasujący system złączek. Samo określenie 3/4 cala nie wystarczy, aby dobrać mufę lub szybkozłączkę.
G 3/4, R 3/4 i inne oznaczenia gwintów
W sklepach można spotkać oznaczenia G 3/4, R 3/4, Rp 3/4, a czasem także NPT 3/4. Choć wszystkie zawierają ten sam rozmiar nominalny, nie oznaczają identycznego gwintu i nie zawsze można je bezpiecznie połączyć.
Gwint G 3/4
G 3/4 to gwint rurowy walcowy, zgodny z rodziną norm ISO 228. Gwint zewnętrzny i wewnętrzny mają zasadniczo równoległy przebieg, a uszczelnienie uzyskuje się zwykle na płaskiej uszczelce, stożku lub powierzchni czołowej elementu.
Gwint R 3/4
R 3/4 jest gwintem rurowym stożkowym stosowanym do połączeń, w których uszczelnienie może powstawać na zwoju gwintu. W praktyce potrzebuje odpowiedniego uszczelniacza, na przykład taśmy PTFE, pakuł z pastą albo rozwiązania zalecanego przez producenta.
