Gwint 1/4 cala - jak rozpoznać BSP, NPT i UNC?

Przy gwincie oznaczonym jako 1/4 cala sama liczba nie wystarcza, aby dobrać właściwe złącze, śrubę albo narzędzie. W praktyce pod tym oznaczeniem kryją się różne standardy, między innymi G1/4 BSP, 1/4 NPT oraz 1/4-20 UNC. Poniżej porządkuję ich wymiary, zastosowanie i sposoby rozpoznania, żeby uniknąć kosztownej pomyłki przy hydraulice, pneumatyce, sprzęcie ogrodowym lub pracach warsztatowych.

Co naprawdę oznacza gwint 1/4 cala

Najpierw trzeba ustalić, czy mówimy o gwincie rurowym, czy o zwykłym gwincie mocującym. W instalacjach hydraulicznych i pneumatycznych rozmiar 1/4 cala jest oznaczeniem nominalnym przewodu, a nie prostym przeliczeniem średnicy. Dlatego zewnętrzna średnica G1/4 wynosi około 13,16 mm, a nie 6,35 mm.

W przypadku śruby zapis 1/4-20 UNC oznacza coś zupełnie innego. Pierwsza wartość wskazuje średnicę nominalną 1/4 cala, czyli 6,35 mm, a druga mówi o 20 zwojach na cal. Ten standard spotyka się między innymi w statywach fotograficznych, uchwytach i elementach maszyn.

Ta różnica jest źródłem większości pomyłek. Gdy ktoś mierzy suwmiarką złącze rurowe i widzi około 13 mm, nie oznacza to, że producent zastosował gwint o średnicy pół cala. To normalny wymiar zewnętrzny dla rurowego G1/4.

Wymiary G1/4 BSP stosowanego w instalacjach

W Polsce najczęściej spotykam odmianę BSP, czyli gwint rurowy Whitwortha. Wariant cylindryczny jest oznaczany jako G1/4 zgodnie z ISO 228. Ma kąt zarysu 55°, 19 zwojów na cal oraz skok około 1,337 mm.

Podane wartości dotyczą standardowego wymiaru nominalnego. W gotowym złączu wynik pomiaru może różnić się o kilka dziesiątych milimetra, szczególnie gdy element jest zużyty, ocynkowany albo ma uszkodzony początek gwintu. Do sprawdzenia części używanej traktuję tabelę jako punkt odniesienia, a nie jako jedyne kryterium.

Przeczytaj również: Suwmiarka - dokładność czy rozdzielczość? Prawda o pomiarach

G1/4, R1/4 i Rp1/4 nie znaczą tego samego

G1/4 jest gwintem walcowym, czyli jego średnica pozostaje stała na całej długości. Uszczelnienie zwykle zapewnia podkładka, uszczelka czołowa albo pierścień O-ring, a nie sam zarys gwintu.

R1/4 oznacza zewnętrzny gwint stożkowy, natomiast Rp1/4 jest wewnętrznym gwintem walcowym współpracującym z gwintem stożkowym. W takich połączeniach szczelność może powstawać na zwoju, dlatego stosuje się odpowiedni uszczelniacz do gwintów. Wymuszenie połączenia taśmą PTFE nie naprawi złego dopasowania standardu.

Jak wypada 1/4 NPT i dlaczego nie pasuje do BSP

Gwint 1/4 NPT jest popularny w urządzeniach amerykańskich, aparaturze procesowej i niektórych komponentach pneumatycznych. Ma 18 zwojów na cal, skok około 1,411 mm, kąt zarysu 60° oraz stożkową geometrię. Średnica zmienia się wraz z położeniem pomiaru, dlatego nie ma jednego prostego wymiaru, który wystarczy do identyfikacji.

G1/4 i 1/4 NPT mogą wyglądać podobnie, ale różnią się skokiem, kątem zarysu i stożkiem. Próba skręcenia ich na siłę często kończy się zniszczeniem pierwszych zwojów, nieszczelnością albo pęknięciem korpusu złączki. W instalacji pracującej pod ciśnieniem taki błąd jest szczególnie ryzykowny.

Jeżeli element pochodzi z rynku amerykańskiego, szukam na oznaczeniu skrótu NPT lub symbolu 1/4-18. Przy części europejskiej częściej pojawi się G1/4, R1/4 albo BSP. Sam zapis „1/4” bez dodatkowego oznaczenia jest zbyt ogólny, by bezpiecznie dobrać zamiennik.

Wymiary gwintu 1/4-20 UNC dla śrub i otworów

W gwincie mocującym najczęściej chodzi o 1/4-20 UNC. Jego średnica nominalna wynosi 0,2500 cala, czyli 6,35 mm, a skok to 1/20 cala, czyli 1,27 mm. Profil ma kąt 60°, podobnie jak wiele innych gwintów Unified.

Do wykonania otworu pod gwint wewnętrzny dobór wiertła zależy od materiału, klasy gwintu i oczekiwanego stopnia wypełnienia zwoju. W stali można zastosować typowe wiertło około 5,1 mm, natomiast w miękkim aluminium niekiedy wybiera się nieco większy otwór, aby ograniczyć ryzyko wyrywania materiału. Ostateczny rozmiar najlepiej sprawdzić w tabeli producenta gwintownika.

Nie należy zastępować 1/4-20 gwintem metrycznym M6. Średnice są zbliżone, ale M6 ma zwykle skok 1,0 mm, więc zwoje nie pokrywają się. Wkręcenie śruby M6 w otwór 1/4-20 może początkowo wydawać się możliwe, lecz połączenie będzie słabe i łatwo uszkodzi gwint.

Jak rozpoznać standard bez zgadywania

Najpewniejsze rozpoznanie łączę z trzech pomiarów: średnicy, skoku i kształtu. Sama suwmiarka nie wystarczy, bo G1/4 i niektóre inne gwinty rurowe mogą mieć podobną średnicę zewnętrzną.

1. Zmierz średnicę zewnętrzną gwintu męskiego w miejscu, gdzie zwoje nie są uszkodzone.
2. Sprawdź skok grzebieniem do gwintów albo policz zwoje na odcinku 25,4 mm.
3. Oceń, czy gwint jest walcowy, czy zwęża się ku końcowi.

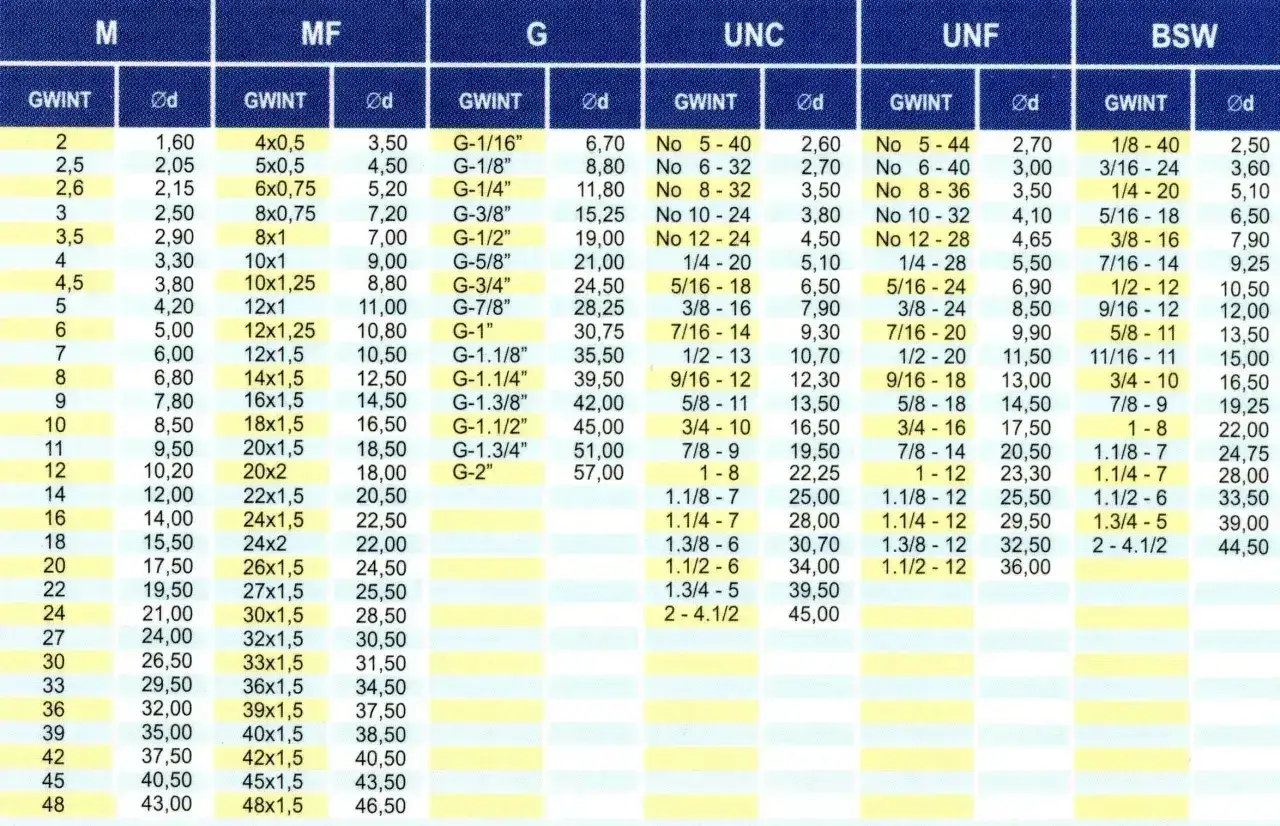

4. Porównaj element z tabelą dla BSP, NPT albo UNC.
5. Jeśli część ma pracować pod ciśnieniem, potwierdź oznaczenie producenta lub użyj sprawdzianu.

Dla G1/4 otrzymasz około 19 zwojów na cal, a dla 1/4-20 dokładnie 20. Różnica jednego zwoju może być trudna do zauważenia na krótkim odcinku, dlatego przy małej części lepiej zmierzyć odstęp między kilkoma zwojami niż oceniać go „na oko”.

Praktyczny test pasowania złączki ma sens tylko przy elementach nieobciążonych i pozbawionych uszczelnienia. Jeśli część zatrzymuje się po jednym lub dwóch obrotach, nie używam klucza do dalszego dokręcania. To zwykle sygnał niezgodnego standardu, a nie „ciasnego nowego gwintu”.

Gdzie spotyka się poszczególne odmiany

G1/4 BSP jest częsty w manometrach, filtrach, reduktorach, zaworach, szybkozłączkach i elementach pneumatyki dostępnych w Europie. W ogrodzie można go znaleźć przy układach nawadniania, pompach, regulatorach ciśnienia oraz akcesoriach wymagających połączenia z rurą lub wężem.

1/4 NPT pojawia się głównie w komponentach sprowadzanych z USA oraz w specjalistycznej aparaturze. Jeżeli kupuję urządzenie z importu, sprawdzam ten standard przed zamówieniem przejściówki, ponieważ europejska złączka G1/4 nie jest automatycznym zamiennikiem.

1/4-20 UNC służy przede wszystkim do mocowania, a nie do prowadzenia wody czy powietrza. To właśnie ten gwint najczęściej znajduje się w mocowaniach fotograficznych, uchwytach, statywach i wybranych elementach maszyn. Jego obecność nie oznacza, że pasuje do złączki rurowej 1/4 cala.

Jak dobrać właściwy element do konkretnego zastosowania

Przy instalacji hydraulicznej lub pneumatycznej zaczynam od oznaczenia całego gwintu, na przykład G1/4 żeński albo R1/4 męski. Dopiero potem sprawdzam długość części gwintowanej, sposób uszczelnienia, materiał i dopuszczalne ciśnienie. Rozmiar to tylko jeden z parametrów złączki.

Do zwykłego połączenia warsztatowego z nakrętką potrzebuję informacji o średnicy, skoku i klasie, na przykład 1/4-20 UNC-2A dla gwintu zewnętrznego lub 2B dla wewnętrznego. Przy wymianie śruby najbezpieczniej porównać starą część z nową oraz sprawdzić, czy producent nie zastosował odmiany UNF 1/4-28.

Nie próbuję kompensować niezgodności większą ilością taśmy uszczelniającej. Taśma pomaga uszczelnić prawidłowo dobrane połączenie stożkowe, ale nie zmienia skoku ani kąta gwintu. Jeśli standard się nie zgadza, potrzebna jest właściwa przejściówka albo wymiana elementu.

Mały rozmiar, duża różnica w oznaczeniu

Najważniejsza zasada brzmi prosto: przed zakupem sprawdź nie tylko „1/4 cala”, lecz także skrót standardu i liczbę zwojów. Dla instalacji europejskiej punktem wyjścia będzie zwykle G1/4 z wymiarem około 13,16 mm, dla części amerykańskiej może to być 1/4 NPT, a dla śruby lub uchwytu 1/4-20 UNC.

Samodzielny pomiar suwmiarką, kontrola skoku i sprawdzenie stożka zazwyczaj wystarczają do wstępnej identyfikacji. Przy elementach ciśnieniowych, gazowych lub trudno dostępnych lepiej oprzeć się na oznaczeniu producenta i sprawdzianie, ponieważ kilka dziesiątych milimetra potrafi zdecydować o szczelności całego połączenia.
