Gwint BSP G, R, Rp i Rc - jak dobrać złączkę?

Przy doborze złączki do instalacji wodnej, nawadniania albo sprężonego powietrza sam rozmiar w calach często nie wystarcza. Gwint BSP obejmuje kilka odmian, które mogą mieć podobne oznaczenia, ale różnią się sposobem uszczelniania. Wyjaśniam, czym różnią się symbole G, R, Rp i Rc, jak odczytywać wymiary oraz jak uniknąć pomyłki przy łączeniu elementów.

Czym jest standard BSP i gdzie się go spotyka

BSP to skrót od British Standard Pipe, czyli rodziny rurowych gwintów calowych wywodzących się z brytyjskiego systemu Whitwortha. Wyróżnia je profil o kącie 55°, zaokrąglone wierzchołki i dna zwoju oraz oznaczenia nominalne zapisywane w calach.

W Polsce takie gwinty spotykam przede wszystkim w armaturze wodnej, pompach, filtrach, reduktorach, instalacjach pneumatycznych, hydraulice siłowej i elementach systemów nawadniania. Pojawiają się również w przyłączach zraszaczy, elektrozaworach, hydroforach i osprzęcie ogrodowym. Ich popularność wynika z dużej dostępności złączek oraz zgodności z europejską praktyką instalacyjną.

Samo określenie BSP jest jednak zbyt ogólne do bezpiecznego zakupu części. Trzeba jeszcze sprawdzić, czy chodzi o odmianę walcową G, czy o gwint stożkowy z grupy R. Właśnie ten szczegół najczęściej decyduje o tym, czy połączenie będzie szczelne.

Co oznaczają symbole na złączkach

• G oznacza gwint wewnętrzny lub zewnętrzny walcowy według ISO 228-1. Gwint nie zwęża się na długości.
• R oznacza zewnętrzny gwint stożkowy według ISO 7-1.
• Rp oznacza wewnętrzny gwint walcowy współpracujący z zewnętrznym gwintem R.
• Rc oznacza wewnętrzny gwint stożkowy, również przeznaczony do uszczelniania na zwoju.

W katalogach można też znaleźć skróty BSPP dla odmiany równoległej oraz BSPT dla odmiany stożkowej. Na rysunkach technicznych bardziej precyzyjne są symbole G, R, Rp i Rc, dlatego to nimi warto posługiwać się przy zamawianiu elementów.

G, R, Rp i Rc różnią się przede wszystkim uszczelnieniem

Gwint G służy głównie do mechanicznego skręcenia elementów. Ponieważ jego zarys pozostaje równoległy, połączenie nie powinno być uszczelniane przez samo zakleszczenie zwojów. Potrzebna jest uszczelka płaska, podkładka, O-ring albo uszczelnienie czołowe, zależnie od konstrukcji złączki.

Przykładem jest typowe przyłącze pompy lub filtra z oznaczeniem G 1/2. Jeśli producent przewidział podkładkę w gnieździe, owinięcie gwintu taśmą PTFE nie rozwiąże problemu. Taśma może nawet utrudnić prawidłowe dociśnięcie powierzchni uszczelniających.

Gwinty R, Rp i Rc zostały zaprojektowane inaczej. Stożek gwintu R ma zwężenie w przybliżeniu 1:16, więc podczas wkręcania zewnętrzny element coraz mocniej klinuje się w gnieździe. Szczelność uzyskuje się na bokach zwojów, zwykle z użyciem taśmy PTFE, nici uszczelniającej albo odpowiedniej pasty.

W praktyce za najbezpieczniejsze połączenie uznaję takie, w którym rodzaj gwintu i metoda uszczelnienia są jasno podane przez producenta. Sam fakt, że dwa elementy dają się częściowo skręcić, nie świadczy jeszcze o ich zgodności.

Jak odczytywać rozmiar i wymiary gwintu rurowego

Rozmiar BSP jest nominalny, czyli historycznie odnosi się do przybliżonego światła rury, a nie do średnicy zewnętrznej gwintu. To dlatego złączka G 1/2 ma średnicę zewnętrzną około 20,955 mm, a nie 12,7 mm wynikające z prostego przeliczenia połowy cala.

Drugim ważnym parametrem jest liczba zwojów na cal, oznaczana jako TPI. Skok gwintu w milimetrach można obliczyć ze wzoru 25,4 podzielone przez TPI. Dla 14 TPI otrzymujemy około 1,814 mm, a dla 19 TPI około 1,337 mm.

Podane średnice są wartościami orientacyjnymi dla podstawowego wymiaru gwintu. W zakupie części nie opieram się wyłącznie na pomiarze suwmiarką, ponieważ zużycie, powłoka ochronna i tolerancja wykonania mogą zmienić odczyt o kilka dziesiątych milimetra.

Jak rozpoznać właściwy gwint przed zakupem złączki

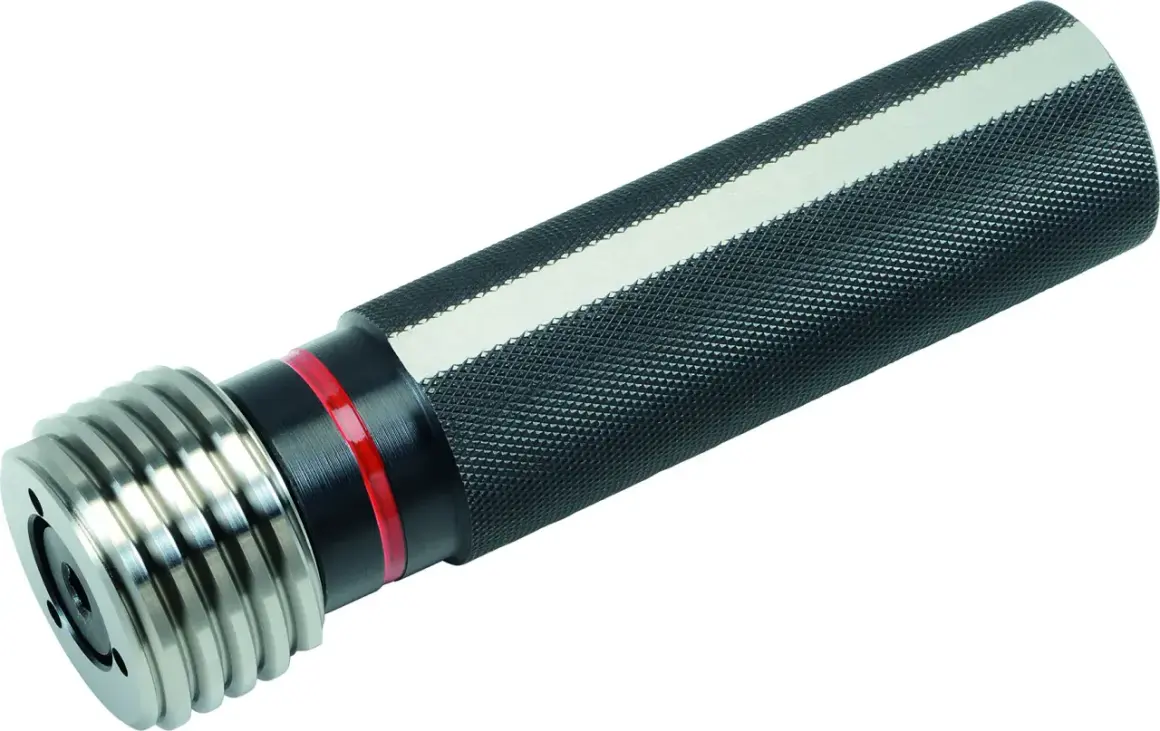

Najpierw sprawdzam, czy element ma gwint zewnętrzny czy wewnętrzny, a dopiero później jego rozmiar. Następnie mierzę średnicę i określam skok za pomocą grzebienia do gwintów. Przy małych rozmiarach, takich jak 1/8 i 1/4 cala, różnica między BSP a innym standardem jest trudna do zauważenia gołym okiem.

1. Oczyść gwint z resztek taśmy, pasty i korozji.
2. Zmierz średnicę zewnętrzną gwintu męskiego albo średnicę w przybliżeniu dla gwintu żeńskiego.
3. Sprawdź skok grzebieniem calowym lub porównaj liczbę zwojów na odcinku 25,4 mm.
4. Ustal, czy gwint jest walcowy, czy stożkowy.
5. Odczytaj oznaczenie z korpusu urządzenia, instrukcji albo karty katalogowej.

Gwint stożkowy zmienia średnicę wraz z odległością od czoła, dlatego pomiar w jednym miejscu może wprowadzać w błąd. Jeśli element pochodzi z pompy, zaworu lub urządzenia importowanego spoza Europy, sprawdzam dokumentację zamiast dobierać część wyłącznie na podstawie podobnego wyglądu.

Przeczytaj również: Kalia doniczkowa - Pielęgnacja, by kwitła co roku

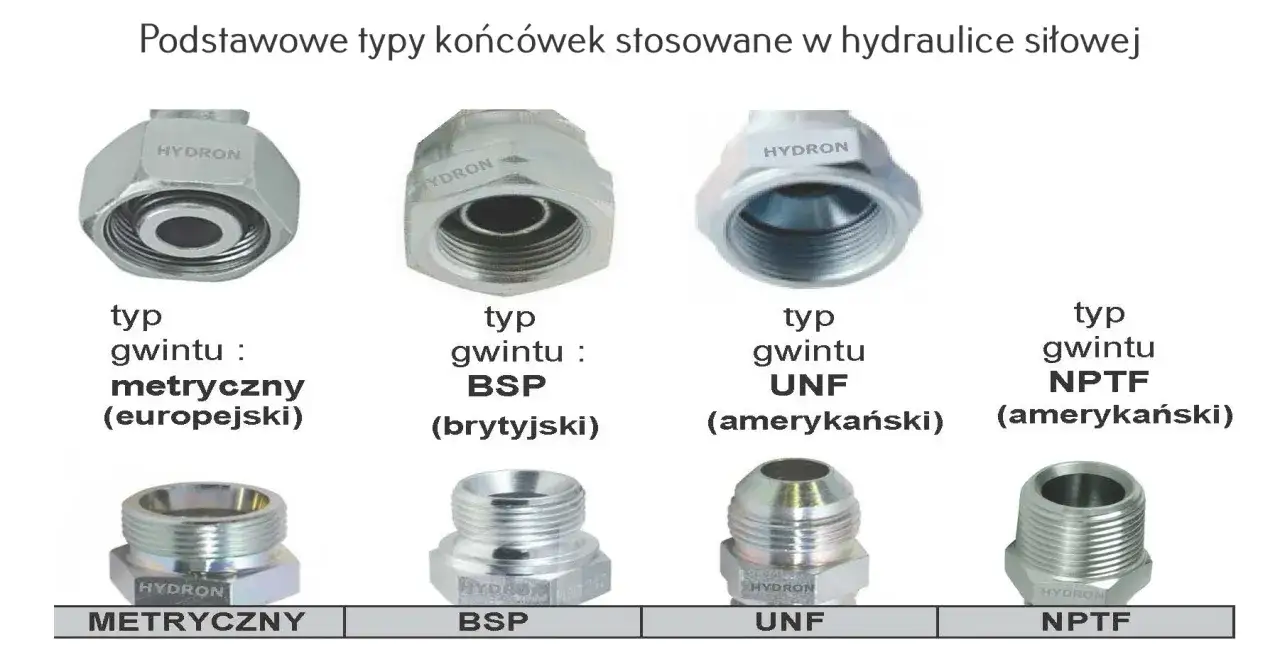

Dlaczego BSP nie należy łączyć z NPT

NPT to amerykański standard o profilu 60°, podczas gdy BSP ma profil Whitwortha 55°. W niektórych rozmiarach liczba zwojów jest podobna, więc złączki mogą złapać kilka pierwszych zwojów. Nie zapewnia to jednak prawidłowego kontaktu ani trwałej szczelności.

Próba siłowego skręcenia różnych standardów może uszkodzić gwint, korpus zaworu albo cienkościenną złączkę. W instalacji wodnej oznacza to przeciek, a w hydraulice lub pneumatyce również ryzyko nagłego rozszczelnienia. Do połączenia BSP z NPT potrzebny jest dedykowany adapter, a nie większa ilość taśmy.

Montaż i uszczelnianie bez typowych błędów

Przy połączeniu G stosuję uszczelkę przewidzianą dla danego elementu i dokręcam złączkę do wyczuwalnego oporu. Nie próbuję uzyskać szczelności przez nadmierne dokręcanie, bo można odkształcić podkładkę, pęknąć mosiężny korpus albo uszkodzić gwint w tworzywie.

Przy połączeniu R, Rp lub Rc dobieram materiał uszczelniający do medium, temperatury i ciśnienia. Taśmę PTFE nawija się w kierunku dokręcania, z zachowaniem czystego początku gwintu. Zbyt gruba warstwa może utrudnić prawidłowe wkręcenie i wprowadzić naprężenia do korpusu.

• Nie mieszaj uszczelki i taśmy, jeśli konstrukcja przewiduje tylko jeden sposób uszczelnienia.
• Nie wkręcaj elementu na siłę, gdy po dwóch lub trzech obrotach zaczyna ustawiać się krzywo.
• Nie stosuj zwykłych środków uszczelniających do instalacji z wodą pitną bez sprawdzenia ich dopuszczenia.
• Po montażu wykonaj próbę szczelności przy kontrolowanym ciśnieniu.
• W elementach z tworzywa używaj klucza z wyczuciem, najlepiej trzymając za przewidziane powierzchnie montażowe.

Najczęstszy błąd nie polega na złym wyborze średnicy, lecz na pomyleniu gwintu walcowego z uszczelnieniem czołowym i stożkowego z uszczelnieniem na zwoju. W ogrodowym systemie nawadniania szczególnie łatwo przeoczyć tę różnicę, bo oba typy złączek bywają sprzedawane pod podobnym opisem.

Jak dobrać odmianę do konkretnej instalacji

Do korpusów filtrów, pomp, zaworów i akcesoriów, w których producent przewidział płaską uszczelkę lub O-ring, wybieram zwykle G. To rozwiązanie jest wygodne serwisowo, ponieważ element można wielokrotnie rozkręcać bez niszczenia uszczelnienia na zwoju.

Do klasycznych połączeń rurowych, gdzie szczelność ma powstać podczas skręcania gwintów, pasuje para R z Rp albo rozwiązanie wskazane przez producenta. Rc może zapewnić mocniejsze zakleszczenie, ale wymaga prawidłowego dopasowania i ostrożnego montażu.

Przy zakupie złączki podaję zawsze pełne oznaczenie, na przykład G 1/2 żeński albo R 3/4 zewnętrzny. Sam zapis „pół cala” jest zbyt mało precyzyjny, szczególnie gdy część ma trafić do instalacji ciśnieniowej, pompy ogrodowej lub układu pneumatycznego.

Co sprawdzić na etykiecie przed zamówieniem

Najlepszy opis produktu powinien zawierać standard, rodzaj gwintu, rozmiar nominalny, materiał i maksymalne parametry pracy. Jeśli widzę wyłącznie informację „gwint 1/2 cala”, traktuję ją jako niepełną i szukam dodatkowych danych w karcie technicznej.

• oznaczenie G, R, Rp albo Rc,
• rozmiar, na przykład 1/4, 1/2 lub 3/4 cala,
• stronę gwintu, czyli wewnętrzny albo zewnętrzny,
• rodzaj uszczelnienia,
• materiał i odporność na wodę, chemię oraz temperaturę,
• zakres ciśnienia roboczego, jeśli element pracuje w układzie ciśnieniowym.

Dobrze dobrane oznaczenie skraca montaż i ogranicza ryzyko reklamacji. W przypadku niepewności rozsądniej zabrać starą złączkę do sklepu technicznego albo przesłać sprzedawcy zdjęcie wraz z pomiarem średnicy i skoku niż kupować na podstawie samego podobieństwa.

Jak nie pomylić rozmiaru przy kolejnej modernizacji instalacji

Przy demontażu zapisuję oznaczenie elementu i sposób uszczelnienia, a zużytą uszczelkę zabieram jako wzór. Taka drobna dokumentacja bardzo pomaga przy rozbudowie instalacji nawadniania, wymianie filtra czy podłączaniu pompy, zwłaszcza gdy w jednym układzie występują różne średnice.

Najpewniejszy zestaw informacji to symbol z dokumentacji, pomiar średnicy, skok gwintu i zdjęcie czoła złączki. Dzięki temu można odróżnić G 1/2 od podobnego NPT oraz ustalić, czy potrzebna jest uszczelka, czy materiał do uszczelniania zwojów. Właśnie te cztery dane dają znacznie większą pewność niż sam zapis w calach.

W praktyce nie trzeba zapamiętywać całej tabeli. Wystarczy rozumieć różnicę między gwintem walcowym i stożkowym, znać oznaczenia ISO 228-1 oraz ISO 7-1 i nie łączyć przypadkowo BSP z NPT. To pozwala dobrać złączkę, która będzie nie tylko pasować mechanicznie, ale również zachowa szczelność podczas normalnej pracy instalacji.
