Dobór wiertła pod gwint M12 zależy przede wszystkim od skoku gwintu i rodzaju używanego gwintownika. Dla najpopularniejszego wariantu M12 × 1,75 należy zwykle zastosować wiertło o średnicy 10,2 mm. Poniżej wyjaśniam, skąd bierze się ten wymiar, kiedy wybrać inną średnicę i jak przygotować otwór, aby nie uszkodzić gwintownika ani materiału.
Najważniejsze informacje o otworze pod gwint M12
- 10,2 mm to standardowe wiertło pod gwint M12 × 1,75 skrawany.
- Przy gwintach drobnozwojnych trzeba dobrać średnicę do skoku, na przykład 10,5 mm dla M12 × 1,5.
- Gwintownik wygniatający wymaga zwykle większego otworu niż narzędzie skrawające.
- Otwór pod gwint nie jest tym samym co otwór przelotowy pod śrubę M12.
- Przed gwintowaniem trzeba wykonać fazę, zachować prostopadłość i użyć odpowiedniego smaru.
Jakie wiertło pod gwint M12 wybrać dla standardowego skoku
Jeżeli na gwintowniku widnieje oznaczenie M12 × 1,75, wybieram wiertło 10,2 mm. Jest to standardowy gwint metryczny zwykły, spotykany w konstrukcjach stalowych, maszynach, uchwytach, elementach ogrodowych i wielu naprawach domowych.
Oznaczenie M12 mówi o nominalnej średnicy gwintu, czyli 12 mm. Liczba 1,75 oznacza skok, a więc odległość między kolejnymi zwojami. Otwór musi być mniejszy, ponieważ gwintownik usuwa część materiału i formuje z niego zarys gwintu.
Do szybkiego oszacowania można użyć wzoru średnica nominalna - skok. Dla M12 × 1,75 otrzymujemy 12 - 1,75 = 10,25 mm. W praktyce stosuje się najbliższy typowy rozmiar, czyli 10,2 mm. Taki dobór zapewnia zazwyczaj około 75-80% teoretycznej wysokości gwintu, co jest rozsądnym kompromisem między wytrzymałością a obciążeniem gwintownika.
Nie sięgałbym bez potrzeby po wiertło 10 mm. Mniejszy otwór oznacza więcej materiału do usunięcia, większy moment obrotowy i wyraźnie większe ryzyko złamania gwintownika, szczególnie w stali nierdzewnej albo twardej stali konstrukcyjnej.
Skok gwintu zmienia wymaganą średnicę wiercenia
Samo oznaczenie M12 nie zawsze wystarcza. Gwint M12 może mieć skok zwykły albo drobnozwojny, dlatego przed rozpoczęciem pracy sprawdzam oznaczenie na gwintowniku, rysunku technicznym lub śrubie.

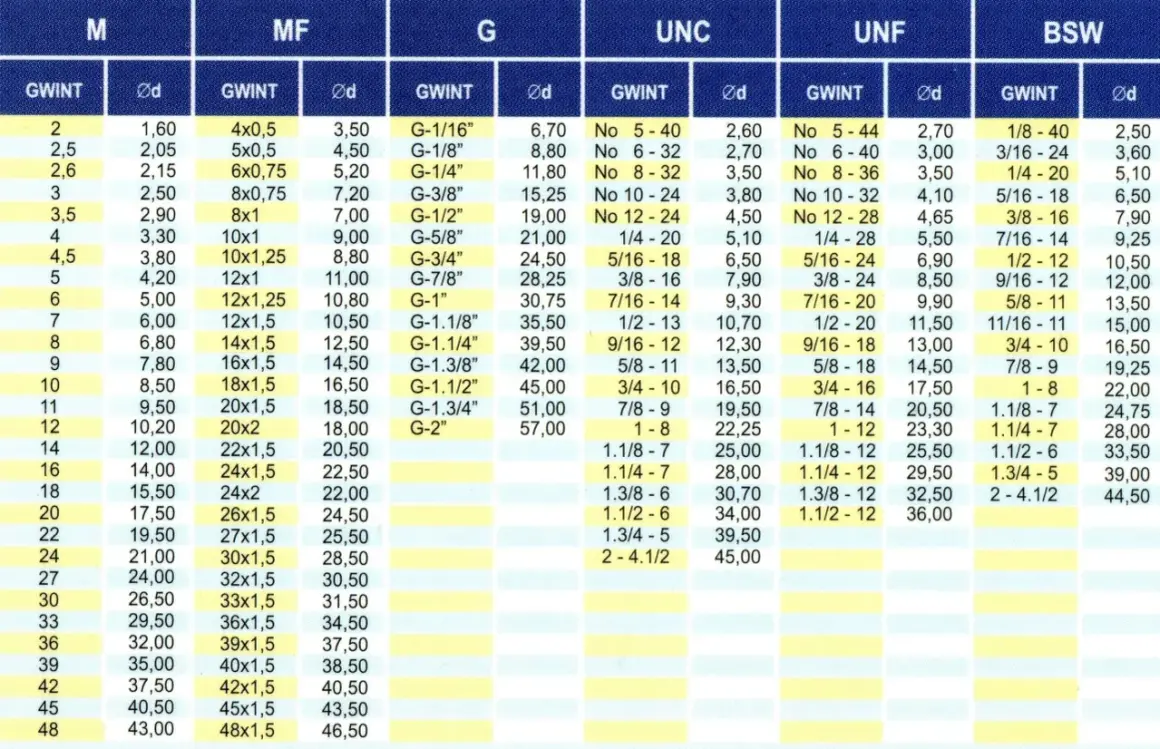

| Oznaczenie gwintu | Skok | Zalecane wiertło pod gwint skrawany | Typowe zastosowanie |
|---|---|---|---|
| M12 × 1,75 | 1,75 mm | 10,2 mm | Gwint standardowy |
| M12 × 1,5 | 1,5 mm | 10,5 mm | Gwint drobnozwojny |
| M12 × 1,25 | 1,25 mm | 10,75 mm | Precyzyjne i cienkościenne elementy |
| M12 × 1 | 1 mm | 11 mm | Specjalistyczne połączenia |
Najczęściej spotkasz M12 × 1,75, więc w typowej sytuacji odpowiedź brzmi po prostu: wiertło 10,2 mm. Jeżeli skok nie jest podany, nie zakładam go jednak w ciemno. Drobnozwojny gwint M12 × 1,5 wymaga już innego otworu, a użycie niewłaściwego wiertła może dać zbyt płytki albo zbyt słaby zarys zwoju.
Otwór pod gwint a otwór przelotowy pod śrubę
To dwa różne wymiary, które bywają mylone. Pod gwint M12 wierci się otwór około 10,2 mm, natomiast otwór przelotowy, przez który ma przejść śruba M12 bez wkręcania, powinien być większy.
W praktycznych połączeniach otwór przelotowy ma często 12,5-13 mm, zależnie od wymaganej dokładności i luzu montażowego. Takiego otworu nie da się już nagwintować do M12, ponieważ pozostanie za mało materiału na pełny zarys gwintu.
Jeżeli wykonuję połączenie skręcane w dwóch elementach, gwintuję tylko jeden z nich, a w drugim wiercę otwór przelotowy. Jeżeli śruba ma być wkręcana bezpośrednio w stalowy, aluminiowy lub żeliwny element, potrzebny jest otwór pod gwint, najczęściej 10,2 mm dla wariantu standardowego.
Gwintownik skrawający i wygniatający wymagają innych otworów
W przypadku zwykłego gwintownika skrawającego wióry są usuwane z materiału, dlatego stosuje się otwór 10,2 mm dla M12 × 1,75. Dotyczy to najpopularniejszych gwintowników ręcznych i maszynowych wykonujących gwint wewnętrzny przez skrawanie.
Gwintownik wygniatający, nazywany też formującym, nie wycina wiórów. Przemieszcza materiał i tworzy zarys gwintu przez odkształcenie. Z tego powodu wymaga większej średnicy otworu, często w okolicy 11,2 mm dla M12 × 1,75, ale dokładny wymiar trzeba sprawdzić w tabeli producenta narzędzia.
Nie traktuję tych wartości zamiennie. Wiercenie otworu 10,2 mm pod gwintownik wygniatający może doprowadzić do nadmiernego oporu, a użycie 11,2 mm pod narzędzie skrawające da gwint o zbyt małej wysokości. W razie wątpliwości decydujące znaczenie ma instrukcja konkretnego gwintownika oraz materiał obrabianego elementu.
Jak przygotować otwór pod M12 krok po kroku
- Zaznaczam miejsce otworu punktakiem albo używam wiertła centrującego. Dzięki temu wiertło nie ucieka na początku wiercenia.
- Wiercę prostopadle do powierzchni wiertłem 10,2 mm. Przy głębokim otworze lepiej wykonać wcześniejsze wiercenie mniejszą średnicą, na przykład 6-8 mm.
- W otworze przelotowym usuwam zadziory z obu stron. Przy otworze ślepym wykonuję lekką fazę wejściową, zwykle około 0,5-1 mm.
- Dobieram gwintownik M12 × 1,75 i smaruję narzędzie środkiem odpowiednim do materiału. Dla stali sprawdzi się olej do gwintowania, a dla aluminium potrzebny jest preparat ograniczający przywieranie.
- Ustawiam gwintownik dokładnie w osi otworu. Przy pracy ręcznej wykonuję około pół obrotu do przodu i ćwierć obrotu wstecz, aby łamać wiór.
- Po osiągnięciu wymaganej głębokości wycofuję narzędzie, oczyszczam otwór i sprawdzam gwint śrubą M12 albo sprawdzianem.
W otworze ślepym nie kończę wiercenia dokładnie na głębokości gwintu. Stożek wejściowy gwintownika nie tworzy pełnego zarysu na całej długości, dlatego otwór powinien być głębszy o co najmniej 2-4 skoki gwintu. Dla M12 × 1,75 oznacza to zwykle dodatkowe 3,5-7 mm, zależnie od rodzaju narzędzia.
Największą różnicę robi zachowanie osi. Nawet dobrze dobrane wiertło nie uratuje pracy, jeśli otwór zostanie wykonany pod kątem. Wiertarka kolumnowa daje tu wyraźnie lepszy rezultat niż ręczna, ale przy krótkim gwincie i starannym prowadzeniu można poradzić sobie również elektronarzędziem ręcznym.
Błędy, przez które gwint M12 wychodzi słaby albo się urywa
Pierwszy błąd to pominięcie skoku. Wkręcenie gwintownika M12 × 1,5 w otwór przygotowany pod M12 × 1,75 może uszkodzić zarówno narzędzie, jak i wcześniej wykonany gwint. Zawsze sprawdzam pełne oznaczenie, a nie tylko liczbę 12.
Drugi problem to tępe lub przypadkowe wiertło. Zużyte narzędzie może wykonać otwór mniejszy, nierówny albo odchylony od osi. Przy stali lepiej użyć ostrego wiertła HSS, a przy twardszych materiałach rozważyć wersję kobaltową HSS-Co.
- Brak smarowania zwiększa tarcie i temperaturę.
- Zbyt szybkie obroty przyspieszają zużycie wiertła i gwintownika.
- Brak cofania gwintownika utrudnia łamanie wiórów.
- Wiercenie zbyt płytko kończy się zakleszczeniem narzędzia w otworze ślepym.
- Użycie niewłaściwego gwintownika może dać zły skok albo niepełny profil gwintu.
W aluminium i mosiądzu problemem bywa przywieranie materiału do krawędzi skrawających. W żeliwie często pracuje się na sucho, ale w stali i stali nierdzewnej odpowiedni środek smarny zdecydowanie zmniejsza ryzyko zatarcia. To drobny etap, który w praktyce często decyduje o tym, czy gwintownik przejdzie gładko przez cały otwór.
Jedna kontrola przed uruchomieniem gwintownika oszczędza najwięcej pracy
Przed rozpoczęciem gwintowania sprawdzam trzy rzeczy: pełne oznaczenie gwintu, średnicę przygotowanego otworu i rodzaj narzędzia. Dla typowego M12 × 1,75 z gwintownikiem skrawającym zestaw powinien wyglądać tak: wiertło 10,2 mm, gwintownik M12 × 1,75 oraz smar do gwintowania.
Jeśli otwór ma być ślepy, dodaję zapas głębokości i wybieram narzędzie odpowiednie do takiego zastosowania. Gdy używam gwintownika wygniatającego albo pracuję w nietypowym materiale, nie opieram się wyłącznie na ogólnym wzorze, lecz korzystam z tabeli producenta.
W typowej naprawie warsztatowej odpowiedź jest więc prosta: pod standardowy gwint M12 × 1,75 wierć otwór wiertłem 10,2 mm. Dopiero zmiana skoku, rodzaju gwintownika lub materiału uzasadnia wybór innej średnicy.
