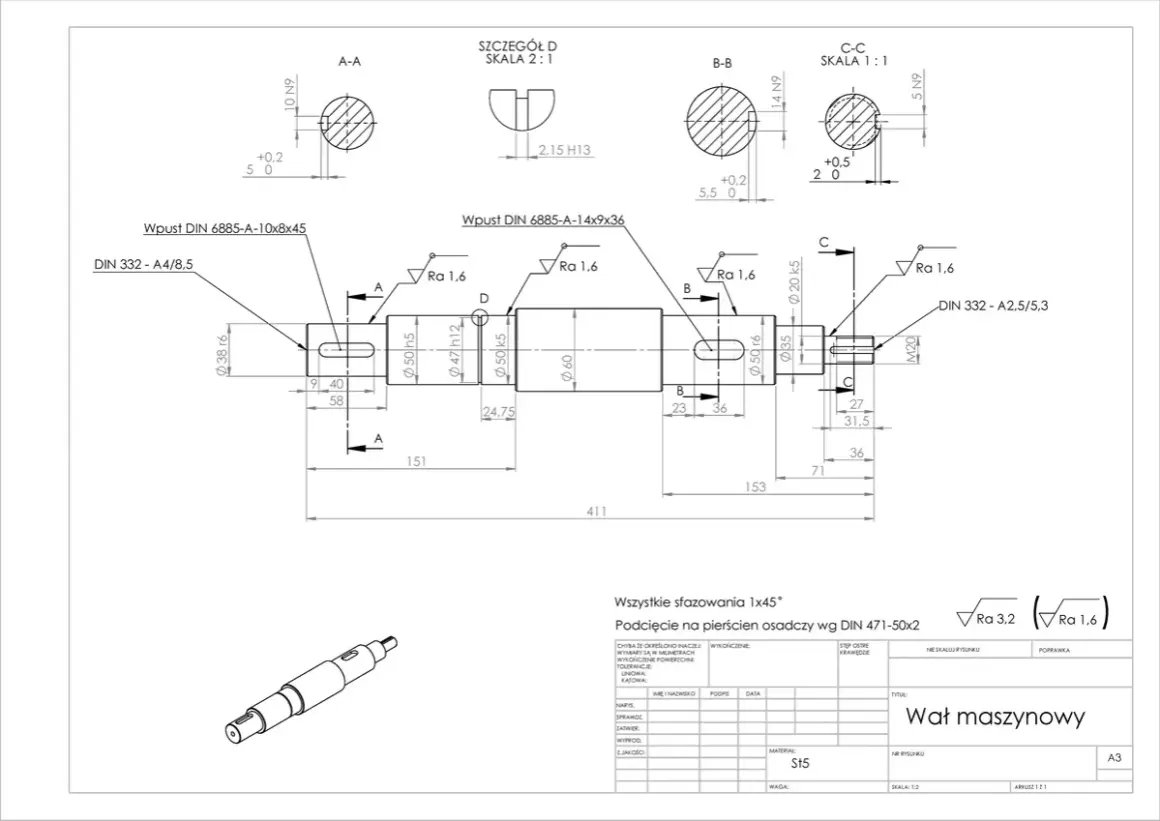

Dobór śruby do podnoszenia, docisku albo precyzyjnego przesuwu nie kończy się na zmierzeniu średnicy wałka. Gwint trapezowy symetryczny ma konkretny profil, skok i zasady oznaczania, które decydują o nośności, luzie oraz trwałości mechanizmu. Poniżej wyjaśniam, jak go rozpoznać, czytać oznaczenia, dobrać rozmiar i ocenić, kiedy sprawdzi się lepiej niż zwykły gwint metryczny.
Najważniejsze informacje o profilu trapezowym w praktyce
- Kąt zarysu wynosi 30°, a oba boki są symetryczne względem osi gwintu.
- Oznaczenie Tr 20×4 oznacza średnicę nominalną 20 mm i skok 4 mm.
- Profil służy głównie do przenoszenia ruchu i obciążenia osiowego, nie do typowych połączeń śrubowych.
- Dobór wymaga sprawdzenia średnicy, skoku, kierunku, nakrętki i klasy tolerancji.
- Normy ISO 2901, ISO 2902, ISO 2903 i ISO 2904 opisują profil, typoszereg, tolerancje oraz wymiary podstawowe.
Jak rozpoznać symetryczny profil trapezowy
W przekroju osiowym wierzchołki i dna zwoju tworzą kształt przypominający trapez. Najważniejsza cecha to symetria boków zwoju oraz kąt między nimi wynoszący 30°. Dzięki temu nacisk podczas pracy rozkłada się na oba boki, co sprzyja przenoszeniu siły w obu kierunkach.
Nie jest to odmiana zwykłego gwintu M. Gwint metryczny ogólnego przeznaczenia ma profil trójkątny i służy przede wszystkim do mocowania elementów. Profil trapezowy ma bardziej masywne zwoje, większą powierzchnię współpracy i zwykle większy skok, dlatego stosuje się go tam, gdzie śruba ma poruszać, podnosić, dociskać albo ustawiać element.
Co oznacza symbol Tr
Litery Tr wskazują metryczny gwint trapezowy. Po nich podaje się średnicę nominalną oraz skok, na przykład Tr 20×4. Średnica nominalna dotyczy śruby, a skok określa odległość między odpowiadającymi sobie punktami sąsiednich zwojów.
W gwincie jednokrotnym skok jest jednocześnie posuwem na jeden obrót. Śruba Tr 20×4 przesunie nakrętkę o 4 mm po pełnym obrocie, więc do uzyskania ruchu o 100 mm potrzeba około 25 obrotów. W wersji wielokrotnej posuw może być większy niż sam skok, dlatego oznaczenie trzeba odczytywać z pełnej dokumentacji.
Normy techniczne, których nie należy ze sobą mylić
W dokumentacji technicznej kilka norm opisuje różne elementy tego samego systemu. ISO 2901 dotyczy profilu podstawowego i projektowego, natomiast ISO 2902 określa typoszereg średnic i skoków. To właśnie na tych dokumentach opiera się dobór standardowego rozmiaru.
Wymiary podstawowe, takie jak średnice charakterystyczne śruby i nakrętki, opisuje ISO 2904. Tolerancje są związane z ISO 2903, a od 2025 roku dostępna jest także część ISO 2903-2, która podaje granice wymiarów dla średnicy zewnętrznej, podziałowej i wewnętrznej.
| Norma | Co opisuje | Znaczenie przy projektowaniu |
|---|---|---|
| ISO 2901 | Profil podstawowy i projektowy | Określa geometrię zwoju |
| ISO 2902 | Typoszereg średnic i skoków | Pomaga wybrać standardowy rozmiar |
| ISO 2903 | Układ tolerancji | Decyduje o pasowaniu i luzie |
| ISO 2904 | Wymiary podstawowe | Jest potrzebna przy wykonaniu śruby i nakrętki |
| ISO 2903-2:2025 | Granice wymiarów | Ułatwia kontrolę rzeczywistych średnic |
W polskich zakładach nadal można spotkać starsze oznaczenia PN-ISO albo odwołania do DIN 103. Nie oznacza to automatycznie niezgodności, ale przy zamawianiu części trzeba sprawdzić, czy tabela dotyczy tego samego profilu, skoku i układu tolerancji. Sam napis „gwint trapezowy” to za mało, aby bezpiecznie dobrać zamiennik.
Jak dobrać średnicę i skok do zadania
Najpierw określam siłę osiową, prędkość przesuwu, wymaganą dokładność oraz warunki pracy. Dopiero później wybieram rozmiar. Większa średnica zwykle zwiększa nośność i sztywność, ale podnosi masę, koszt oraz moment potrzebny do napędu.
| Przykładowe oznaczenie | Średnica nominalna | Skok i posuw śruby jednokrotnej | Typowe zastosowanie |
|---|---|---|---|
| Tr 12×3 | 12 mm | 3 mm/obrót | Lekkie mechanizmy regulacyjne |
| Tr 20×4 | 20 mm | 4 mm/obrót | Dociski, małe podnośniki, prowadzenie |
| Tr 30×6 | 30 mm | 6 mm/obrót | Mechanizmy o większym obciążeniu |
| Tr 40×7 | 40 mm | 7 mm/obrót | Podnośniki i cięższe układy przesuwne |
Mniejszy skok daje dokładniejsze ustawianie i większą tendencję do samohamowności, ale wymaga większej liczby obrotów. Większy skok skraca czas przesuwu, za to może zwiększyć ryzyko cofania się mechanizmu pod obciążeniem. Sam profil nie gwarantuje samohamowności, ponieważ wpływają na nią także tarcie, smarowanie, kąt pochylenia linii śrubowej i ciężar napędzany przez śrubę.
Przy obliczeniach nie wystarczy porównać średnicy. Liczy się również moment obrotowy, długość wyboczeniowa, materiał nakrętki, prędkość oraz sposób podparcia. Długa, cienka śruba może ugiąć się lub wyboczyć, nawet gdy sam zarys gwintu ma wystarczającą powierzchnię nośną.
Gdzie ten rodzaj gwintu sprawdza się najlepiej
Symetryczny profil trapezowy wybieram przede wszystkim do mechanizmów, w których obciążenie może działać w obu kierunkach. Typowe przykłady to śruby pociągowe obrabiarek, imadła, podnośniki, zaciski, stoły regulacyjne i siłowniki mechaniczne.
Budownictwo i wyposażenie warsztatu
W warsztacie taki gwint spotyka się w imadłach, dociskach oraz urządzeniach do ustawiania wysokości. W podnośniku śruba zamienia obrót korby lub przekładni na ruch pionowy, a szeroki zarys lepiej znosi powtarzalne obciążenia niż delikatny gwint mocujący.
Ogród i mała mechanizacja
W urządzeniach ogrodowych może służyć do regulacji położenia zespołu roboczego, docisku, wysokości stołu albo ustawienia elementu prowadzącego. Nie traktowałbym go jednak jako uniwersalnego zamiennika każdej śruby. W mechanizmie narażonym na błoto i wodę równie ważne jak geometria są osłona, odpływ zanieczyszczeń i możliwość smarowania.
Przeczytaj również: Glebogryzarka z napędem czy bez – co wybrać dla swojej gleby?
Dlaczego nie stosuje się go wszędzie
Profil trapezowy jest wydajniejszy w przenoszeniu ruchu niż zwykły gwint trójkątny, ale ma większe tarcie niż gwint kwadratowy. Z tego powodu część energii zamienia się w ciepło, a przy szybkiej pracy może być potrzebne chłodzenie lub regularne dozowanie smaru.
Do precyzyjnych napędów o bardzo małym luzie często lepsza będzie śruba kulowa, choć jest droższa i mniej odporna na zabrudzenia. Do prostego podnoszenia lub docisku profil trapezowy zwykle oferuje rozsądny kompromis między ceną, trwałością i łatwością wykonania.
Najczęstsze błędy przy zamawianiu i naprawie
Największy problem pojawia się wtedy, gdy ktoś dopasowuje część wyłącznie po średnicy zewnętrznej. Śruby o średnicy 20 mm mogą mieć różne skoki, a nakrętka Tr 20×4 nie będzie prawidłowo współpracować z Tr 20×2. Średnica i skok muszą się zgadzać jednocześnie.
- Mylenie profilu z gwintem metrycznym M, kwadratowym albo niesymetrycznym.
- Pomijanie kierunku, ponieważ gwint lewy wymaga oznaczenia LH i odpowiedniej nakrętki.
- Łączenie części z różnych norm bez sprawdzenia kąta profilu i tolerancji.
- Usuwanie luzu przez nadmierne dokręcanie, co przyspiesza zużycie i może zablokować mechanizm.
- Brak zabezpieczenia przed zabrudzeniem w urządzeniach pracujących na zewnątrz.
Do wstępnej identyfikacji wystarczy zmierzyć średnicę suwmiarką i skok na kilku zwojach. Pomiar pojedynczego odstępu bywa mylący, dlatego przy zużytym elemencie lepiej zmierzyć odległość na przykład między 10 zwojami i podzielić wynik przez 10. Ostateczne potwierdzenie daje dopiero pasująca nakrętka wzorcowa albo sprawdzian gwintowy.
Przy dorabianiu nakrętki nie kopiowałbym bezrefleksyjnie starego elementu. Zużyta śruba może mieć starte wierzchołki, powiększony luz i zmieniony wymiar podziałowy. Trzeba odtworzyć oznaczenie nominalne, a potem dobrać tolerancję do tego, czy mechanizm ma pracować lekko, czy przede wszystkim bez wyczuwalnego luzu.
Wykonanie, smarowanie i kontrola trwałości
Śruby trapezowe wykonuje się między innymi przez toczenie, frezowanie lub walcowanie. Toczenie jest wygodne przy małych seriach i nietypowych długościach, natomiast walcowanie może poprawić trwałość powierzchni dzięki korzystnemu ułożeniu włókien materiału. Dla użytkownika ważniejsza od samej metody jest jednak jakość współpracy śruby z nakrętką.
Popularne zestawienie to stalowa śruba i nakrętka z brązu albo tworzywa technicznego. Taki duet ogranicza ryzyko zatarcia, ale nie zwalnia z czyszczenia i smarowania. W środowisku zapylonym smar może przyciągać piasek, dlatego czasem lepsza okazuje się osłona mieszkowa i smar o mniejszej lepkości niż gruba warstwa uniwersalnego preparatu.
Kontrolując mechanizm, sprawdzam trzy rzeczy: płynność ruchu na całej długości, luz osiowy oraz temperaturę po kilku cyklach. Nierówny opór lub miejscowe grzanie zwykle wskazuje na zabrudzenie, skrzywienie śruby, złą współosiowość albo niewłaściwe pasowanie, a nie na „normalną pracę” gwintu.
Jeżeli śruba podnosi ładunek, nie wolno opierać bezpieczeństwa wyłącznie na założeniu, że gwint sam się zablokuje. Przy większych masach potrzebne są dodatkowe rozwiązania, takie jak hamulec, przekładnia samohamowna, zapadka lub mechaniczne zabezpieczenie przed opadnięciem.
Jak podjąć dobrą decyzję przed zakupem
Przed zamówieniem zapisuję pełne oznaczenie, na przykład Tr 20×4, długość roboczą, kierunek gwintu, rodzaj nakrętki i wymagany luz. Jeśli element ma pracować jako napęd, dopisuję obciążenie osiowe, prędkość obrotową oraz oczekiwaną dokładność. Taki opis ogranicza ryzyko otrzymania części, która pasuje na pierwszy rzut oka, ale szybko się zużyje.
- Do prostego docisku wybierz standardowy rozmiar i umiarkowany skok.
- Do szybkiego przesuwu rozważ większy skok lub gwint wielokrotny.
- Do ciężkiego podnoszenia sprawdź nośność, wyboczenie i zabezpieczenie przed opadaniem.
- Do pracy na zewnątrz zaplanuj osłonę, odpływ brudu i materiał odporny na korozję.
- Do precyzyjnego pozycjonowania określ dopuszczalny luz, a nie tylko średnicę.
Moja praktyczna zasada jest prosta: najpierw dobieram funkcję, potem geometrię, a na końcu materiał i tolerancję. Dzięki temu nie przepłaca się za rozwiązanie zbyt dokładne, ale też nie montuje taniej śruby w miejscu, gdzie awaria może uszkodzić maszynę lub zagrozić bezpieczeństwu.
Najpewniejszy wybór daje komplet śruba plus nakrętka od tego samego producenta albo zgodny z jednym systemem norm. Przy częściach zamiennych trzeba zachować nie tylko średnicę i skok, lecz także profil, kierunek, długość zazębienia i sposób mocowania nakrętki.
Mały szczegół, który decyduje o dużej trwałości
Sam trapezowy zarys jest tylko początkiem oceny. O trwałości mechanizmu decydują przede wszystkim prawidłowe pasowanie, współosiowość, czystość i zabezpieczenie przed przeciążeniem. Dobrze dobrany standardowy rozmiar zwykle sprawdzi się lepiej niż efektowna, lecz niedopasowana część wykonana na zamówienie.
Jeżeli mechanizm ma regularnie podnosić ciężar albo pracować w urządzeniu budowlanym i ogrodowym, przed zakupem warto sprawdzić aktualną dokumentację normową oraz dane producenta. Taki krótki etap weryfikacji często oszczędza późniejszej wymiany śruby, nakrętki i całego układu napędowego.
