Przy doborze śruby lub nakrętki sama średnica nie wystarcza. O tym, czy elementy będą pasować, decyduje także skok gwintu metrycznego, czyli odległość między sąsiednimi zwojami. Poniżej wyjaśniam oznaczenia, podaję najczęściej spotykane wartości i pokazuję, jak samodzielnie rozpoznać właściwy wariant.
Skok gwintu decyduje o dopasowaniu elementów
- Skok P podaje się w milimetrach i mierzy osiowo między zwojami.
- W oznaczeniu M10 x 1,5 liczba 10 oznacza średnicę nominalną, a 1,5 to skok.
- Gwint zwykły ma większy skok, natomiast drobnozwojny pozwala dokładniej regulować położenie.
- Brak wartości po średnicy zwykle oznacza skok zwykły, na przykład M8 oznacza M8 x 1,25.
- Do wykonania gwintu wewnętrznego orientacyjny wymiar wiertła to średnica nominalna minus skok.
Co oznacza skok gwintu metrycznego
Skok, oznaczany symbolem P, to odległość mierzona równolegle do osi śruby pomiędzy odpowiadającymi sobie punktami dwóch sąsiednich zwojów. Jeżeli śruba ma skok 1,5 mm, po jednym pełnym obrocie przesunie się osiowo o około 1,5 mm.
Nie należy mylić skoku ze średnicą. W oznaczeniu M10 x 1,5 liczba 10 wskazuje średnicę nominalną gwintu, a 1,5 określa jego podziałkę. Gwinty metryczne ISO mają profil o kącie 60 stopni, ale o poprawnym połączeniu decydują również średnice podziałowe, tolerancje i zgodność nakrętki ze śrubą.
Podstawowy plan kombinacji średnic i skoków opisuje ISO 261. Wymiary podstawowe określa ISO 724, a system tolerancji opisuje seria ISO 965. W polskich dokumentacjach technicznych można spotkać odpowiadające im oznaczenia PN-ISO lub PN-EN ISO, zależnie od przyjętego wydania normy.

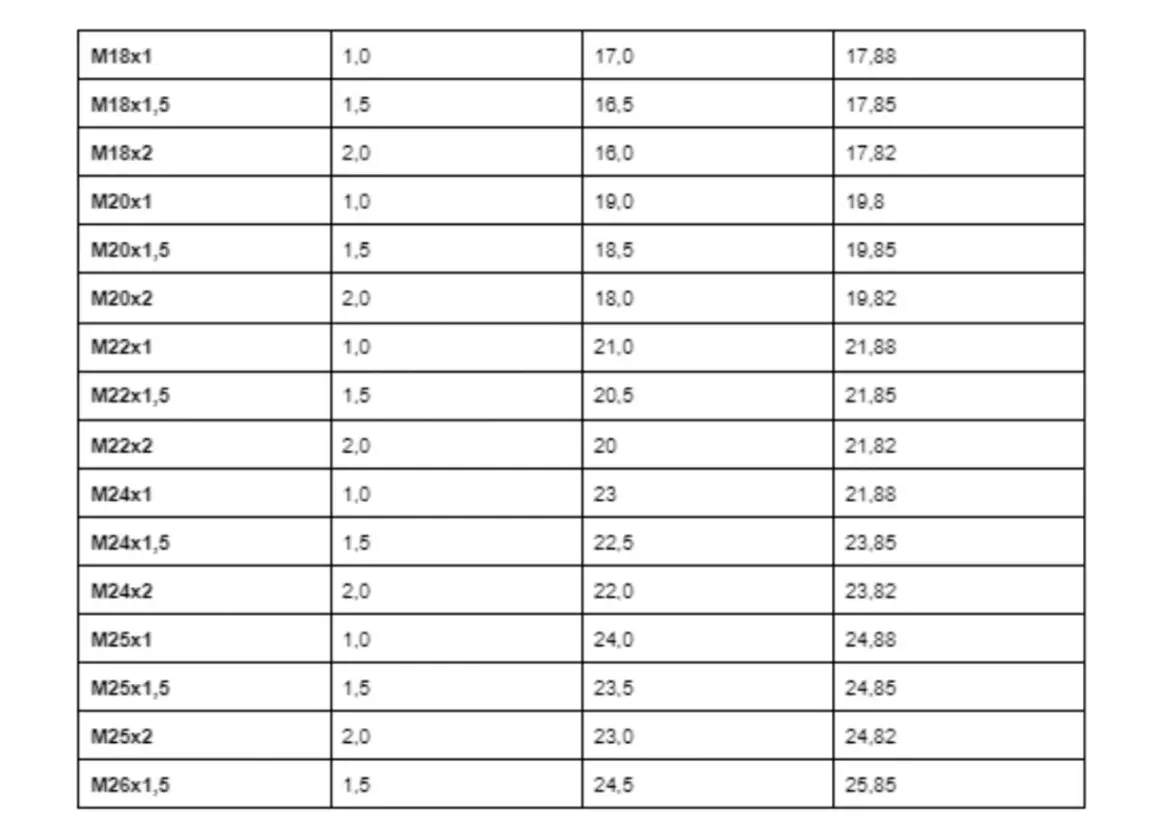

Najczęściej spotykane skoki
| Oznaczenie | Skok zwykły w mm | Przykładowy skok drobny w mm |
|---|---|---|
| M3 | 0,50 | 0,35 |
| M4 | 0,70 | 0,50 |
| M5 | 0,80 | 0,50 |
| M6 | 1,00 | 0,75 |
| M8 | 1,25 | 1,00 |
| M10 | 1,50 | 1,25 lub 1,00 |
| M12 | 1,75 | 1,50 lub 1,25 |
| M16 | 2,00 | 1,50 |
| M20 | 2,50 | 2,00 lub 1,50 |
Tabela obejmuje popularne warianty, ale nie zastępuje dokumentacji konkretnego elementu. Przy nietypowych średnicach, częściach motoryzacyjnych lub elementach maszyn zawsze sprawdzam pełne oznaczenie, ponieważ ta sama średnica może występować z kilkoma skokami.
Jak czytać oznaczenia M6, M10 x 1 i M12 x 1,5
Litera M oznacza gwint metryczny, a liczba po niej podaje średnicę nominalną w milimetrach. Zapis M8 bez dodatkowej wartości najczęściej oznacza wariant zwykły, czyli M8 x 1,25. Przy gwincie drobnozwojnym skok trzeba już podać, na przykład M8 x 1.
| Oznaczenie | Znaczenie | Przesunięcie po jednym obrocie |
|---|---|---|
| M10 | Średnica 10 mm, skok zwykły 1,5 mm | 1,5 mm |
| M10 x 1,0 | Średnica 10 mm, gwint drobny | 1,0 mm |
| M12 x 1,5 | Średnica 12 mm, skok drobny | 1,5 mm |
| M10 x 1,5 - 6g | Skok 1,5 mm i klasa tolerancji gwintu zewnętrznego | 1,5 mm |
Oznaczenie 6g dotyczy typowej tolerancji gwintu zewnętrznego, na przykład na śrubie, natomiast 6H spotyka się zwykle przy gwincie wewnętrznym. Dodatkowy symbol LH oznacza gwint lewy. Nie wystarczy więc kupić „śruby M10”, jeśli na elemencie znajduje się M10 x 1,0.
Gwint zwykły czy drobnozwojny
Wariant zwykły jest najbardziej uniwersalny. Ma większe zwoje, dobrze znosi zabrudzenia i uszkodzenia, a także szybciej się montuje. Z tego powodu właśnie taki skok najczęściej stosuje się w typowych połączeniach konstrukcyjnych, uchwytach, elementach ogrodowych i pracach warsztatowych.
Gwint drobnozwojny ma mniejszy skok przy tej samej średnicy. Daje większą dokładność regulacji i często lepszą odporność na samoczynne luzowanie, ale jest bardziej wrażliwy na zanieczyszczenia i uszkodzenie zwoju.
| Cecha | Gwint zwykły | Gwint drobnozwojny |
|---|---|---|
| Montaż | Szybszy | Wymaga większej liczby obrotów |
| Odporność na zabrudzenia | Wyższa | Niższa |
| Regulacja położenia | Mniej precyzyjna | Bardziej precyzyjna |
| Długość zazębienia | Zwykle mniejsza liczba zwojów na długości | Większa liczba zwojów na tej samej długości |
| Typowe zastosowanie | Konstrukcje, śruby ogólnego przeznaczenia, budownictwo | Regulacja, cienkie ścianki, motoryzacja, mechanika precyzyjna |
W praktyce nie traktuję drobnego skoku jako automatycznie lepszego. Jeśli połączenie pracuje w kurzu, błocie albo na zewnątrz, zwykły wariant często okazuje się rozsądniejszy. Drobny skok wybieram wtedy, gdy naprawdę potrzebuję precyzji, większej długości zazębienia lub ograniczenia ryzyka poluzowania.

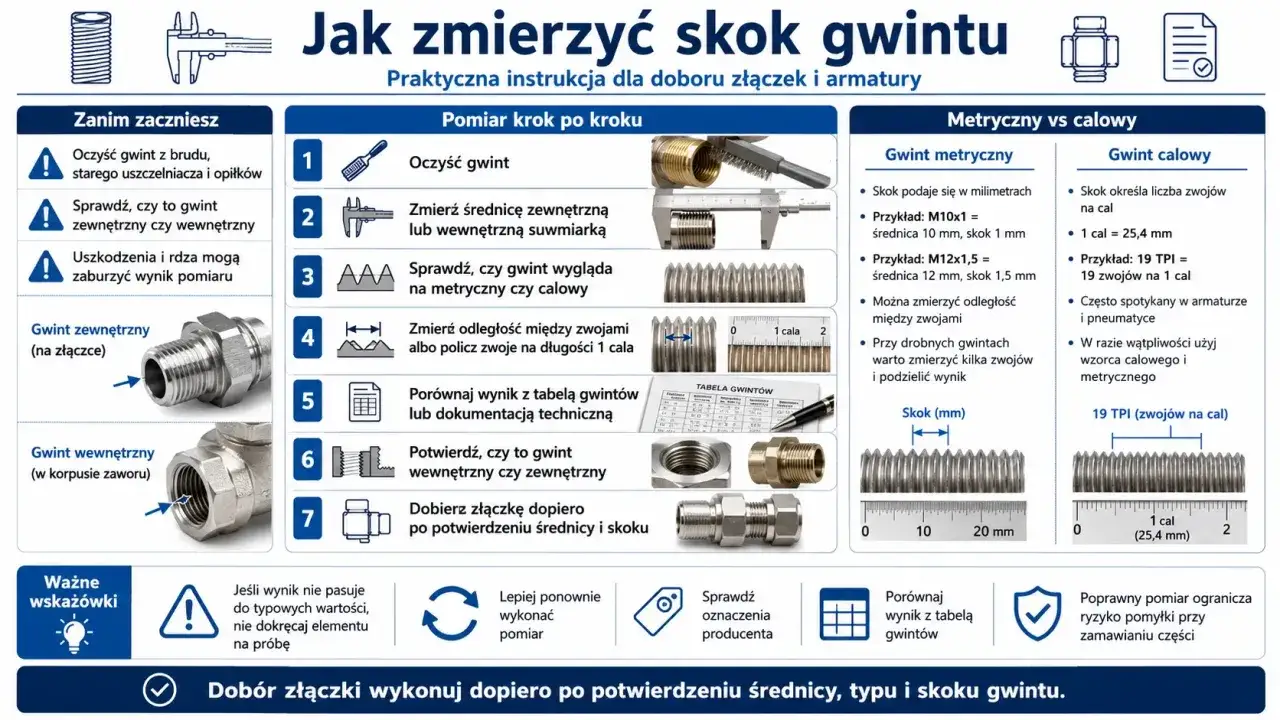

Jak zmierzyć skok bez dokumentacji
Najwygodniejszym narzędziem jest grzebień do gwintów. Przykłada się jego listki do zwoju i wybiera ten, który przylega bez prześwitu na całej długości. Odczyt z listka podaje skok w milimetrach.
Przeczytaj również: Jak zwiększyć prędkość traktorka kosiarki i uniknąć frustracji przy koszeniu
Pomiar krok po kroku
- Oczyść gwint z farby, rdzy i smaru.
- Zmierz suwmiarką średnicę zewnętrzną śruby albo średnicę otworu z gwintem.
- Dopasuj listek grzebienia do zwojów.
- Porównaj wynik z tabelą standardowych kombinacji.
- Sprawdź dopasowanie na całej długości, bez używania nadmiernej siły.
Gdy nie mam grzebienia, mierzę odległość obejmującą kilka zwojów. Jeżeli między pierwszym i jedenastym odpowiednim punktem jest 15 mm, liczba odstępów wynosi 10, więc skok obliczam jako 15 mm ÷ 10 = 1,5 mm. Im dłuższy odcinek zmierzę, tym mniejszy będzie błąd odczytu.
Sama suwmiarka nie rozstrzygnie sprawy. Śruba M10 x 1,5 i M10 x 1,0 mają podobną średnicę zewnętrzną, ale nakrętki nie można między nimi zamieniać. Jeśli po kilku obrotach pojawia się opór, nie poprawiam połączenia kluczem, tylko ponownie sprawdzam skok i stan zwoju.
Dobór otworu pod gwint wewnętrzny
Przy gwintowaniu otworu wiertłem punkt wyjścia stanowi orientacyjna reguła średnica wiertła ≈ średnica nominalna minus skok. Dla M10 x 1,5 daje to około 8,5 mm, a dla M10 x 1 około 9 mm. Są to wartości praktyczne, lecz końcowy dobór zależy od materiału, rodzaju gwintownika i wymaganej wysokości gwintu.
| Gwint | Orientacyjna średnica wiertła | Przykładowe zastosowanie |
|---|---|---|
| M6 x 1,0 | 5,0 mm | Typowe połączenie warsztatowe |
| M6 x 0,75 | 5,2 mm | Regulacja i mechanika precyzyjna |
| M8 x 1,25 | 6,8 mm | Elementy konstrukcyjne |
| M8 x 1,0 | 7,0 mm | Gwint drobnozwojny |
| M10 x 1,5 | 8,5 mm | Śruba ogólnego przeznaczenia |
| M10 x 1,0 | 9,0 mm | Precyzyjna regulacja |
| M12 x 1,75 | 10,2 mm | Połączenie o większej nośności |
| M12 x 1,5 | 10,5 mm | Wariant drobnozwojny |
W otworze nieprzelotowym trzeba zostawić miejsce na wióry i stożek roboczy gwintownika. Zbyt mały otwór zwiększa ryzyko złamania narzędzia, a zbyt duży daje słabe zazębienie. Przy aluminium, stali nierdzewnej i tworzywach korzystam z tabel producenta gwintownika, bo reguła minus skok jest tylko przybliżeniem.
Najczęstsze błędy przy doborze skoku
- Założenie, że każda śruba M10 pasuje do każdej nakrętki M10. Trzeba sprawdzić również skok oraz kierunek gwintu.
- Pomiar zużytego zwoju zamiast zdrowego fragmentu. Uszkodzenie może zmienić wynik pomiaru i utrudnić identyfikację.
- Mylenie gwintu metrycznego z calowym. Zbliżone wymiary nie oznaczają zgodności, ponieważ różna jest podziałka i sposób zapisu.
- Pomijanie tolerancji. Oznaczenia 6g i 6H wpływają na luz montażowy, choć nie zmieniają nominalnego skoku.
- Wiercenie według samej średnicy śruby. Do wykonania otworu pod gwint potrzebna jest także wartość skoku.
Najwięcej problemów powoduje pośpiech przy pierwszych obrotach. Jeżeli śruba nie wchodzi lekko ręką, zatrzymuję montaż i sprawdzam oznaczenie, średnicę oraz skok. To kilka minut pracy, które zwykle chronią przed zniszczeniem nakrętki albo kosztownego elementu.
Jak szybko wybrać właściwy wariant do pracy
Do zwykłych połączeń w konstrukcjach, uchwytach, furtkach czy wyposażeniu ogrodowym najczęściej wystarczy gwint zwykły zgodny z tabelą ISO. Jest łatwiejszy w montażu i mniej kapryśny w warunkach terenowych.
Jeżeli potrzebuję dokładnego ustawiania, pracuję na cienkościennym elemencie albo chcę uzyskać więcej zwojów na krótkim odcinku, rozważam gwint drobnozwojny. Zawsze zapisuję pełne oznaczenie, na przykład M10 x 1,0, zamiast skrótu „M10”, bo właśnie ta druga liczba najczęściej decyduje o powodzeniu naprawy.
Najprostsza zasada brzmi więc tak: najpierw ustal średnicę nominalną, potem zmierz skok, a dopiero na końcu dobierz śrubę, nakrętkę, gwintownik lub wiertło. Taka kolejność ogranicza pomyłki i pozwala zachować zgodność z wymaganiami technicznymi połączenia.
