Gdy połączenie śrubowe pracuje w drganiach, zwykła nakrętka może z czasem się poluzować. DIN 985 opisuje cienką nakrętkę sześciokątną z niegwintowaną wkładką poliamidową, która zwiększa opór na gwincie i ogranicza samoczynne odkręcanie. Wyjaśniam, jak działa ten element, czym różni się od standardowej nakrętki samohamownej, jakie ma wymiary oraz kiedy można bezpiecznie zastosować jego współczesny odpowiednik.
Najważniejsze informacje o nakrętce z wkładką poliamidową
- DIN 985 oznacza cienką nakrętkę samohamowną z niemetalową wkładką.
- Współczesnym odpowiednikiem jest ISO 10511, a nie ISO 7040, które dotyczy nakrętek zwykłych, wyższych.
- Wkładka zwiększa opór na gwincie, ale nie tworzy połączenia odpornego na każde drganie.
- Cienka konstrukcja ma mniejszą nośność niż nakrętka pełnowysoka.
- Przed zakupem trzeba sprawdzić średnicę, skok gwintu, klasę i materiał.
Co dokładnie oznacza norma DIN 985

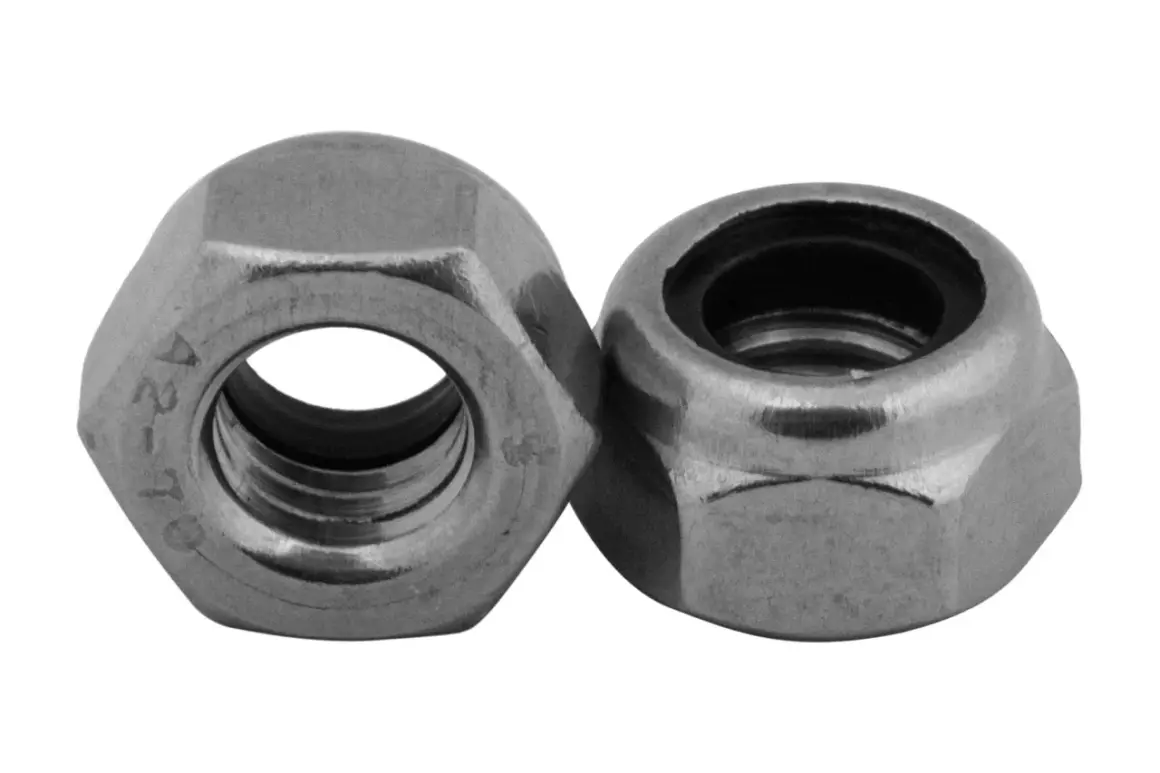

Jest to norma dla cienkich nakrętek sześciokątnych samohamownych. Ich cechą rozpoznawczą jest pierścień z tworzywa umieszczony w górnej części nakrętki. Po nakręceniu na śrubę wkładka odkształca się i dociska boki gwintu, przez co nakrętka nie obraca się tak łatwo jak zwykła nakrętka.
Określenie „samohamowna” nie oznacza, że element blokuje się na stałe. Nakrętka nadal może zostać odkręcona kluczem, lecz potrzebna jest do tego dodatkowa siła. Ten opór nazywa się momentem oporowym albo momentem dominującym.
Samo oznaczenie DIN ma dziś głównie znaczenie handlowe i warsztatowe. Dawna niemiecka norma została wycofana, a jej funkcjonalnym następcą jest ISO 10511. W dokumentacji technicznej najlepiej podawać aktualną normę, natomiast przy zakupie można spotkać oba oznaczenia opisujące bardzo podobny typ produktu.
Cienka nakrętka to nie to samo co zwykła nakrętka samohamowna
Wysokość cienkiej nakrętki jest mniejsza niż w wariancie zwykłym. Oszczędza to miejsce na wystającym gwincie, ale jednocześnie ogranicza długość zazębienia i zmniejsza odporność na zerwanie gwintu. Dlatego nie traktuję jej jako uniwersalnego zamiennika nakrętki pełnowysokiej.
Jeżeli połączenie przenosi duże obciążenia, pracuje w konstrukcji stalowej albo odpowiada za bezpieczeństwo użytkownika, właściwsza może być nakrętka zwykła z wkładką niemetalową według ISO 7040. Wersja cienka ma sens przede wszystkim wtedy, gdy ograniczona przestrzeń jest rzeczywistym problemem, a projektant dopuszcza mniejszą nośność.
Jak działa wkładka poliamidowa i przed czym chroni
Wkładka nie klei śruby. Jej działanie polega na sprężystym tarciu powstającym między tworzywem a zewnętrzną powierzchnią gwintu. Dzięki temu nakrętka lepiej znosi lekkie i średnie drgania, które w zwykłym połączeniu mogą stopniowo zmniejszać napięcie wstępne.
Takie rozwiązanie sprawdza się przy mocowaniu osłon, elementów ogrodowych, uchwytów, obudów, lekkich konstrukcji oraz wielu połączeń maszynowych. W praktyce dobrze działa tam, gdzie występują drgania, ale nie ma stałego kontaktu z wysoką temperaturą, agresywną chemią ani intensywną wilgocią.
Ograniczenia tworzywowej wkładki
Poliamid nie zachowuje się tak samo w każdych warunkach. Jego odporność zależy od rodzaju tworzywa, temperatury, wilgotności, powłoki śruby i konkretnego wykonania nakrętki. Nie przyjmuję więc jednej uniwersalnej temperatury pracy dla wszystkich produktów, nawet jeśli wyglądają identycznie.
Przy temperaturze przekraczającej zakres podany przez producenta wkładka może zmięknąć, stracić sprężystość albo ulec uszkodzeniu. W takich warunkach lepiej rozważyć nakrętkę całkowicie metalową, rozwiązanie z elementem zaciskowym lub inną metodę zabezpieczenia dobraną do temperatury i obciążenia.
Wkładka nie zastępuje też prawidłowego napięcia śruby. Jeżeli powierzchnie są zabrudzone, połączenie jest źle spasowane albo śruba ma niewłaściwą klasę, sama nakrętka samohamowna nie naprawi problemu.
Wymiary, skok gwintu i klasy wykonania
Najczęściej spotyka się rozmiary od M3 do M16, ale aktualna norma ISO 10511:2025 obejmuje zasadniczo zakres M3-M39 dla gwintu metrycznego zwykłego. Rozmiary M7, M14 czy M18 bywają mniej dostępne, dlatego przed zamówieniem trzeba sprawdzić nie tylko średnicę, lecz także realną dostępność i skok gwintu.
| Rozmiar | Skok zwykły P | Wysokość nominalna h | Rozmiar klucza s | Przykładowe zastosowanie |
|---|---|---|---|---|
| M5 | 0,8 mm | 5 mm | 8 mm | lekkie uchwyty i osłony |
| M6 | 1,0 mm | 6 mm | 10 mm | elementy ogrodowe i konstrukcje lekkie |
| M8 | 1,25 mm | 6,76 mm | 13 mm | uchwyty, wsporniki, obudowy |
| M10 | 1,5 mm | 8,56 mm | 16 mm | połączenia maszynowe i konstrukcyjne |
| M12 | 1,75 mm | 10,23 mm | 18 mm | mocniejsze wsporniki i ramy |
| M16 | 2,0 mm | 12,42 mm | 24 mm | większe połączenia stalowe |
Podane wartości pomagają rozpoznać typowy wyrób, ale przy odpowiedzialnym połączeniu pierwszeństwo ma karta produktu lub dokumentacja normowa. Szczególnie istotny jest rozmiar klucza, ponieważ starsze wyroby i nowe wykonania ISO mogą różnić się wymiarami dla tego samego gwintu.
Materiał i klasa wytrzymałości
W sprzedaży dominują nakrętki ze stali węglowej, często ocynkowane, oraz ze stali nierdzewnej A2 lub A4. A2 jest popularna w typowych warunkach zewnętrznych, natomiast A4 lepiej sprawdza się przy podwyższonej wilgotności i zasoleniu, choć nie jest odporna na każde środowisko chemiczne.
Klasa wytrzymałości nakrętki musi pasować do śruby. W oznaczeniu można spotkać klasy 5, 8 lub 10, ale cienka nakrętka nie wykorzysta pełnej nośności mocnej śruby tak jak wariant pełnowysoki. Z tego powodu samo kupienie produktu z wysoką liczbą na opakowaniu nie gwarantuje mocnego połączenia.
Jak odróżnić dawny wyrób od aktualnego odpowiednika
Najczęstsze nieporozumienie dotyczy traktowania wszystkich nakrętek z pierścieniem nylonowym jako identycznych. W praktyce trzeba rozróżnić cienką wersję ISO 10511 od zwykłej nakrętki z wkładką według ISO 7040. Mają podobny sposób blokowania, lecz różnią się wysokością, nośnością i niektórymi wymiarami zewnętrznymi.
| Cecha | Cienka nakrętka | Nakrętka zwykła |
|---|---|---|
| Współczesne oznaczenie | ISO 10511 | ISO 7040 |
| Wysokość | mniejsza | większa |
| Odporność na zerwanie gwintu | ograniczona | wyższa |
| Zastosowanie | ograniczona przestrzeń, lekkie i średnie obciążenia | mocniejsze połączenia i większa nośność |
| Wkładka | niemetalowa, zwykle poliamidowa | niemetalowa, zwykle poliamidowa |
Jeżeli w starym rysunku technicznym widnieje oznaczenie DIN 985, nie wymieniam go automatycznie na dowolną nakrętkę samohamowną. Najpierw porównuję wysokość, rozmiar klucza, klasę, materiał i skok gwintu. To kilka minut kontroli, które mogą uchronić przed źle dobranym elementem w całej serii połączeń.
Jak prawidłowo dobrać i zamontować nakrętkę
Dobór zaczynam od średnicy śruby, a nie od rozmiaru klucza. Dla przykładu nakrętka M10 pasuje wyłącznie do gwintu M10, ale może występować z gwintem zwykłym lub drobnozwojnym. Skok musi być identyczny, inaczej nakrętka nie powinna dać się płynnie nakręcić ręcznie.
- Sprawdź średnicę nominalną i skok gwintu śruby.
- Dobierz materiał oraz klasę wytrzymałości do śruby i środowiska pracy.
- Porównaj wysokość nakrętki z miejscem dostępnym w połączeniu.
- Oczyść gwint i sprawdź, czy nie ma zadziorów ani korozji.
- Nakręć element ręcznie na kilka pełnych zwojów.
- Dokręć go momentem wynikającym z dokumentacji połączenia, uwzględniając dodatkowy opór wkładki.
Nie dokręcam takiej nakrętki „na wyczucie”, gdy połączenie ma określoną nośność. Moment dokręcania zależy od klasy śruby, średnicy, smarowania, powłoki i tarcia, a opór nakrętki samohamownej jest jego dodatkowym składnikiem. Uniwersalna tabela z internetu może więc dać wynik zbyt niski albo zbyt wysoki.
Przeczytaj również: Ciemierniki w ogrodzie - jak uprawiać, by pięknie kwitły?
Czy można użyć jej ponownie
Po demontażu oglądam przede wszystkim wkładkę i sprawdzam, czy przy ponownym nakręcaniu nadal występuje wyraźny opór. Jeżeli nakrętka obraca się niemal swobodnie, pierścień jest pęknięty albo został wypchnięty, element należy wymienić.
W połączeniach ważnych dla bezpieczeństwa stosuję nową nakrętkę przy każdym montażu, jeśli producent lub dokumentacja tego wymagają. Przy prostych, mało obciążonych mocowaniach ponowne użycie bywa możliwe, ale tylko po ocenie stanu wkładki i zachowania momentu oporowego.
Kiedy nakrętka z wkładką nie będzie dobrym wyborem
Nie wybieram jej do połączeń, które pracują w temperaturze przekraczającej dopuszczalny zakres tworzywa, są regularnie rozkręcane albo muszą zachować pełną nośność śruby. Cienki wariant jest szczególnie złym pomysłem, gdy gwint w nakrętce ma przejąć duże obciążenie osiowe.
Ostrożność jest potrzebna także przy silnych, ciągłych drganiach. W takich warunkach sama wkładka może nie wystarczyć, a lepsze rezultaty da połączenie zaprojektowane z odpowiednim napięciem wstępnym, podkładką zabezpieczającą, nakrętką całkowicie metalową albo środkiem do gwintów dobranym do temperatury i możliwości późniejszego demontażu.
Typowy błąd polega również na łączeniu nierdzewnej śruby z przypadkową nakrętką bez uwzględnienia ryzyka zatarcia gwintu. Przy stali nierdzewnej trzeba kontrolować stan gwintu, nie przekraczać zalecanego momentu i w razie potrzeby użyć środka montażowego przeznaczonego do takich połączeń.
Jaką decyzję podjąć przy zakupie
Do lekkiego lub średnio obciążonego połączenia, w którym brakuje miejsca, cienka nakrętka z wkładką poliamidową jest rozsądnym i niedrogim wyborem. Do konstrukcji przenoszącej większe siły wybrałbym wersję pełnowysoką, a do wysokiej temperatury rozwiązanie bez tworzywowego pierścienia.
Na etykiecie szukaj przede wszystkim oznaczenia gwintu, klasy, materiału i powłoki. Jeśli widzisz stare oznaczenie DIN 985, potraktuj je jako wskazówkę typu, ale sprawdź, czy oferowany produkt odpowiada wymiarami aktualnej normie ISO 10511:2025.
Największą różnicę robi nie sama obecność kolorowej wkładki, lecz dopasowanie całego połączenia. Dobrze dobrana średnica, właściwy skok, odpowiednia klasa i kontrolowane dokręcenie są ważniejsze niż samo hasło „samohamowna”.
