Gdy złączka opisana jako 1/2 cala nie pasuje do przygotowanego elementu, problemem zwykle nie jest sama średnica, lecz inny standard gwintu. Poniżej porządkuję wymiary gwintu 1/2 cala, pokazuję różnice między G 1/2, R 1/2 i NPT oraz podpowiadam, jak zmierzyć gwint i dobrać właściwą złączkę do instalacji wodnej, ogrodowej lub technicznej.
Najważniejsze liczby i zasady doboru gwintu 1/2 cala
- G 1/2 ma średnicę zewnętrzną 20,955 mm, a nie 12,7 mm.
- Standardowy skok to 1,814 mm, czyli 14 zwojów na cal.
- Gwint G 1/2 jest równoległy i uszczelnia się na podkładce, uszczelce lub o-ringu.
- Gwint R 1/2 jest stożkowy, dlatego może uszczelniać na zwoju z odpowiednim gwintem wewnętrznym.
- NPT 1/2 nie jest zamiennikiem dla europejskich gwintów BSP, mimo podobnego skoku.
Co naprawdę oznacza rozmiar 1/2 cala
W przypadku gwintów rurowych oznaczenie 1/2 cala jest rozmiarem nominalnym, a nie prostym wskazaniem średnicy mierzonej suwmiarką. Przeliczenie 1/2 cala daje 12,7 mm, ale ta wartość nie opisuje średnicy zewnętrznej gwintu G 1/2. Wynika to z historycznego sposobu oznaczania rur, który odnosił się do przybliżonej średnicy wewnętrznej dawnej rury.
Dlatego zewnętrzny gwint G 1/2 ma około 20,95 mm średnicy. To właśnie ta liczba najczęściej zaskakuje osoby, które po raz pierwszy próbują dopasować złączkę do króćca. W instalacjach domowych i ogrodowych rozmiar 1/2 cala spotyka się między innymi przy bateriach, zaworach, manometrach, filtrach, zraszaczach i przyłączach węży.
Sam zapis „1/2 cala” nadal nie wystarcza do zakupu elementu. Trzeba sprawdzić także oznaczenie literowe, ponieważ G, R, Rp, Rc i NPT opisują różne wykonania profilu oraz sposób uszczelniania.
Dokładne wymiary gwintu G 1/2
Najczęściej spotykanym w Polsce wariantem jest G 1/2 według ISO 228-1, określany również jako BSPP. To gwint rurowy Whitwortha o profilu z kątem zarysu 55°. Jest równoległy, więc jego średnica nie zmienia się wraz z długością gwintu.

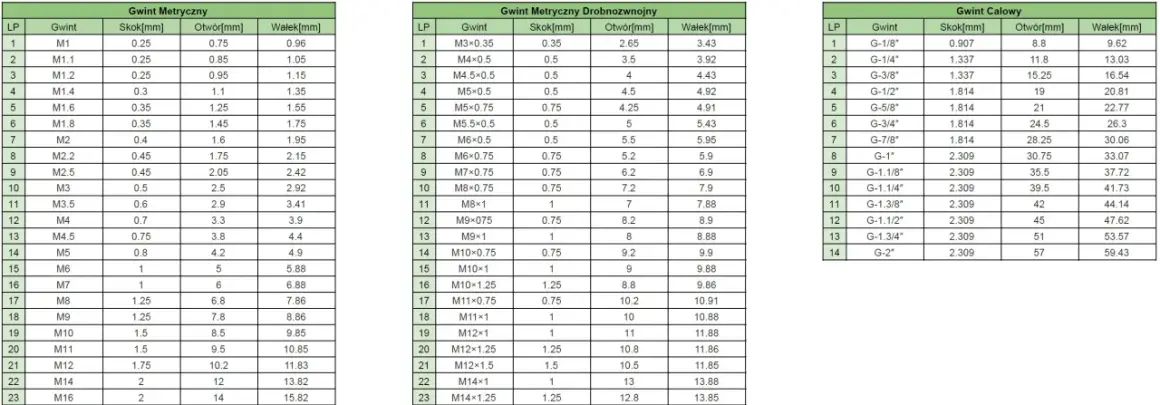

| Parametr | Wartość dla G 1/2 |
|---|---|
| Oznaczenie | G 1/2, BSPP |
| Średnica nominalna | 1/2 cala |
| Średnica zewnętrzna gwintu | 20,955 mm |
| Średnica podziałowa | około 19,793 mm |
| Średnica mała profilu | około 18,631 mm |
| Liczba zwojów | 14 TPI |
| Skok gwintu | 1,814 mm |
| Kąt zarysu | 55° |
| Typ gwintu | równoległy |
| Orientacyjny otwór pod gwint wewnętrzny | 19,0 mm |
Jeżeli wykonujesz gwint wewnętrzny G 1/2 w metalu, jako punkt wyjścia zwykle stosuje się wiertło 19 mm. Ostateczny dobór zależy jednak od materiału, rodzaju gwintownika, wymaganej klasy wykonania i tego, czy otwór jest przelotowy, czy ślepy. Dla gwintów stożkowych nie należy bezrefleksyjnie kopiować tej wartości.
W praktyce pomiar suwmiarką może dać wynik odrobinę różniący się od 20,955 mm. To normalne, ponieważ znaczenie mają tolerancje wykonania, zużycie powierzchni i miejsce pomiaru. Różnica kilku setnych milimetra nie przesądza jeszcze o niezgodności, ale wyraźnie inna średnica powinna skłonić do sprawdzenia standardu.
G 1/2, R 1/2 i NPT 1/2 nie oznaczają tego samego
Najwięcej problemów bierze się z utożsamiania wszystkich gwintów 1/2 cala. G 1/2 i R 1/2 mają taki sam skok 1,814 mm oraz zbliżoną średnicę odniesienia, ale różnią się kształtem. NPT 1/2 ma z kolei inny kąt zarysu, dlatego nie powinien być łączony z elementem BSP.
| Oznaczenie | Norma i rodzaj | Najważniejsze cechy | Sposób uszczelnienia |
|---|---|---|---|
| G 1/2 | ISO 228-1, BSPP | Gwint równoległy, 55°, 14 TPI | Podkładka, uszczelka lub o-ring |
| R 1/2 | ISO 7-1, BSPT | Gwint zewnętrzny stożkowy, 55°, stożek 1:16 | Na zwoju z Rp lub Rc, z uszczelniaczem |
| Rp 1/2 | ISO 7-1 | Gwint wewnętrzny równoległy | W połączeniu z R 1/2 |
| Rc 1/2 | ISO 7-1 | Gwint wewnętrzny stożkowy | W połączeniu z R 1/2 |

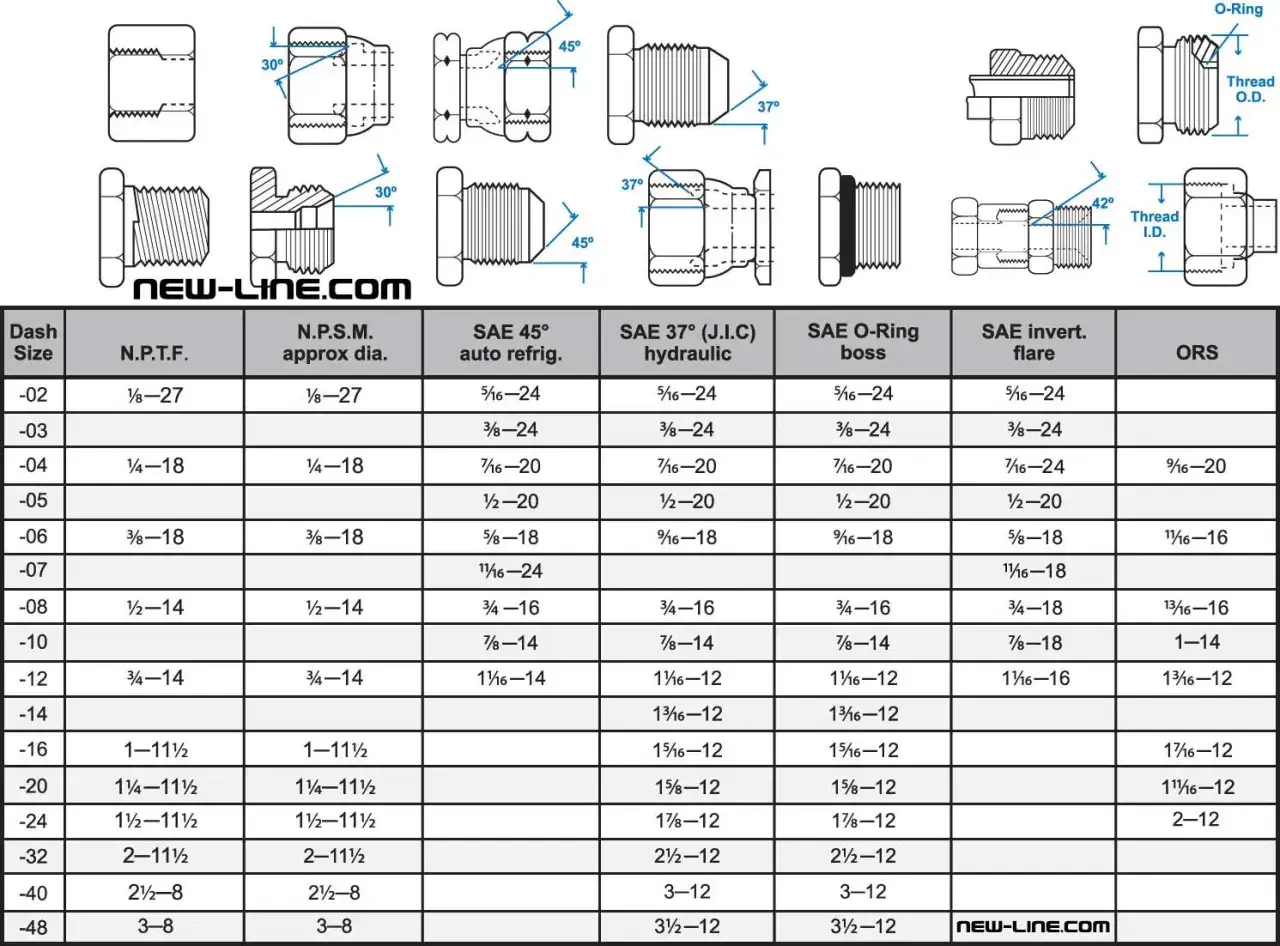

| NPT 1/2 | ASME B1.20.1 | Gwint stożkowy, 60°, 14 TPI | Na zwoju z odpowiednim NPT |
Gwint R 1/2 ma stożek 1:16, czyli jego średnica zmienia się wraz z długością. Wymiary 20,955 mm, 19,793 mm i 18,631 mm podaje się dla określonej płaszczyzny pomiarowej, dlatego wynik zmierzony na samym końcu króćca może być inny.
NPT 1/2 jest szczególnie podstępny, ponieważ również ma 14 zwojów na cal. Różni się jednak między innymi kątem profilu 60° oraz średnicą zewnętrzną około 21,336 mm. Elementy mogą przez chwilę dawać się skręcać, ale takie połączenie nie zapewni prawidłowej szczelności i może uszkodzić gwint.
Jak rozpoznać gwint 1/2 cala bez dokumentacji
Najpierw sprawdzam, czy element ma gwint zewnętrzny, czy wewnętrzny, a potem wykonuję trzy proste pomiary. Sama suwmiarka nie zawsze wystarczy, bo nie odróżni pewnie gwintu równoległego G od stożkowego R.
- Zmierz średnicę zewnętrzną gwintu. Wynik w pobliżu 20,95 mm wskazuje na europejski standard 1/2 cala, ale nie rozstrzyga jeszcze, czy jest to G, R czy inny wariant.
- Sprawdź skok za pomocą grzebienia do gwintów. Dla G 1/2, R 1/2 i NPT 1/2 będzie to zwykle 14 TPI, czyli 1,814 mm.
- Przyłóż liniał wzdłuż gwintu. Jeżeli średnica maleje w kierunku końca króćca, masz gwint stożkowy.
- Poszukaj oznaczenia na korpusie złączki. Symbole G, R, Rp, Rc lub NPT są bardziej wiarygodne niż sam pomiar.
- W razie wątpliwości użyj sprawdzianu gwintowego albo dopasuj element do wzorcowej złączki tego samego producenta.
Nie polecam „testowania na siłę” przez mocne dokręcanie przypadkowej nakrętki. Jeśli gwint zaczyna stawiać opór po jednym lub dwóch obrotach, to często znak niezgodnego profilu, a nie dowód, że potrzeba większej siły. Uszkodzony początek gwintu potrafi później powodować przeciek nawet po zastosowaniu dobrego uszczelniacza.
Jak dobrać złączkę i uszczelnienie do zastosowania
Instalacje wodne i ogrodowe
W typowej instalacji wodnej najpierw sprawdź, czy złączka ma gwint G 1/2 i czy uszczelnienie odbywa się na płaskiej powierzchni. W takim połączeniu taśma PTFE na gwincie nie zawsze rozwiązuje problem, ponieważ szczelność zapewnia podkładka lub o-ring, a nie sam zwój gwintu.
Przy kranach, zaworach, filtrach i rozdzielaczach ogrodowych często stosuje się właśnie G 1/2. Jeżeli element ma stożkowy R 1/2, potrzebujesz odpowiedniego gwintu wewnętrznego Rp 1/2 lub Rc 1/2 i uszczelnienia dobranego do medium oraz ciśnienia.
Gwintowanie otworu
Do wykonania G 1/2 w stali, mosiądzu lub aluminium przygotuj otwór zgodnie z tabelą dla konkretnego gwintownika. Orientacyjna średnica 19 mm jest użyteczna przy standardowym gwincie wewnętrznym, ale nie zastępuje instrukcji narzędzia.
Podczas pracy używaj oleju do gwintowania, utrzymuj gwintownik prostopadle do powierzchni i regularnie cofaj narzędzie, aby łamać wiór. W przypadku połączeń ciśnieniowych liczy się nie tylko sam wymiar, lecz także jakość profilu, głębokość zazębienia i brak uszkodzeń na pierwszych zwojach.
Przeczytaj również: Nagietek lekarski - uprawa, siew i pielęgnacja bez błędów
Najczęstsze pomyłki
- Traktowanie 1/2 cala jako 12,7 mm średnicy gwintu.
- Łączenie G 1/2 z NPT 1/2 tylko dlatego, że oba mają 14 TPI.
- Uszczelnianie gwintu G wyłącznie taśmą, mimo że konstrukcja wymaga podkładki.
- Wymiana R 1/2 na G 1/2 bez sprawdzenia sposobu uszczelnienia.
- Dobieranie gwintownika wyłącznie po średnicy, bez sprawdzenia normy i profilu.
Najbezpieczniejsza zasada jest prosta: porównuj oznaczenie, skok, średnicę i sposób uszczelnienia jednocześnie. Jeden zgodny parametr nie wystarcza do potwierdzenia kompatybilności.
Jak zapamiętać najważniejsze wymiary bez pomyłki
Dla najpopularniejszego G 1/2 zapamiętaj zestaw 20,955 mm, 1,814 mm i 14 TPI. Pierwsza liczba oznacza średnicę zewnętrzną, druga skok, a trzecia liczbę zwojów na cal. Jeśli na elemencie widzisz dodatkowo literę G, masz gwint równoległy BSPP, który zwykle wymaga uszczelki na czołowej powierzchni.
Przy zakupie złączki podaj sprzedawcy pełne oznaczenie, na przykład „G 1/2 zewnętrzny” albo „R 1/2 zewnętrzny”, zamiast samego „pół cala”. Taki opis ogranicza ryzyko pomyłki, szczególnie gdy element będzie pracował pod ciśnieniem lub zostanie zamontowany w instalacji ogrodowej, której późniejszy demontaż jest kłopotliwy.
