Przy doborze rury, zaworu albo kształtki oznaczenie DN szybko porządkuje rozmiary, ale nie zawsze odpowiada rzeczywiście zmierzonej średnicy. Wyjaśniam, czym jest średnica nominalna, jak wiąże się z wymiarami rur i gwintami oraz jak uniknąć pomyłek przy kompletowaniu elementów instalacji wodnej, grzewczej czy ogrodowej.
DN porządkuje rozmiary instalacji, ale nie zastępuje pomiaru
- DN oznacza znormalizowany rozmiar nominalny elementu rurowego.
- DN 50 nie musi oznaczać rury o średnicy dokładnie 50 mm.
- Wymiar wewnętrzny zależy między innymi od grubości ścianki.
- Rozmiary calowe gwintów, takie jak G 1/2 czy G 1, są oznaczeniami nominalnymi, a nie prostym przeliczeniem na milimetry.
- Przed zakupem trzeba sprawdzić również typ gwintu, materiał, ciśnienie PN i sposób uszczelnienia.
DN, czyli co właściwie oznacza ten symbol
DN to skrót od określenia średnica nominalna. Jest to umowny, znormalizowany wymiar stosowany do porównywania rur, zaworów, kołnierzy, filtrów i innych elementów instalacji. Dzięki niemu producent i wykonawca mogą dobrać części o zgodnym rozmiarze, nawet gdy zostały wykonane z różnych materiałów.
Najważniejsze jest to, że DN nie zawsze oznacza dokładną średnicę zmierzoną suwmiarką. Wartość DN jest przede wszystkim rozmiarem odniesienia, który pomaga dopasować elementy jednej instalacji. Norma ISO 6708 opisuje system DN i zalecane wartości nominalne, między innymi DN 15, DN 20, DN 25, DN 32, DN 40, DN 50 i DN 100.
W praktyce oznaczenie DN może pojawić się na korpusie zaworu, filtrze siatkowym, pompie, kołnierzu albo w dokumentacji projektowej. Jeśli widzę zapis DN 25, wiem, z jakim szeregiem wymiarowym mam do czynienia, ale nadal muszę sprawdzić konkretny standard wykonania oraz średnicę zewnętrzną i wewnętrzną.
Dlaczego DN nie jest dokładną średnicą rury
Rura ma co najmniej trzy istotne wymiary: średnicę zewnętrzną, średnicę wewnętrzną oraz grubość ścianki. Można to zapisać prosto: średnica wewnętrzna = średnica zewnętrzna - dwie grubości ścianki. Dlatego dwie rury o tym samym DN mogą mieć różny przekrój wewnętrzny, jeśli wykonano je z inną grubością ścianki.
Ma to znaczenie dla przepływu wody, strat ciśnienia i doboru pompy. W instalacji podlewania ogrodu różnica kilku milimetrów wewnątrz przewodu może zmienić wydajność zraszaczy, szczególnie przy długich odcinkach i kilku punktach poboru.

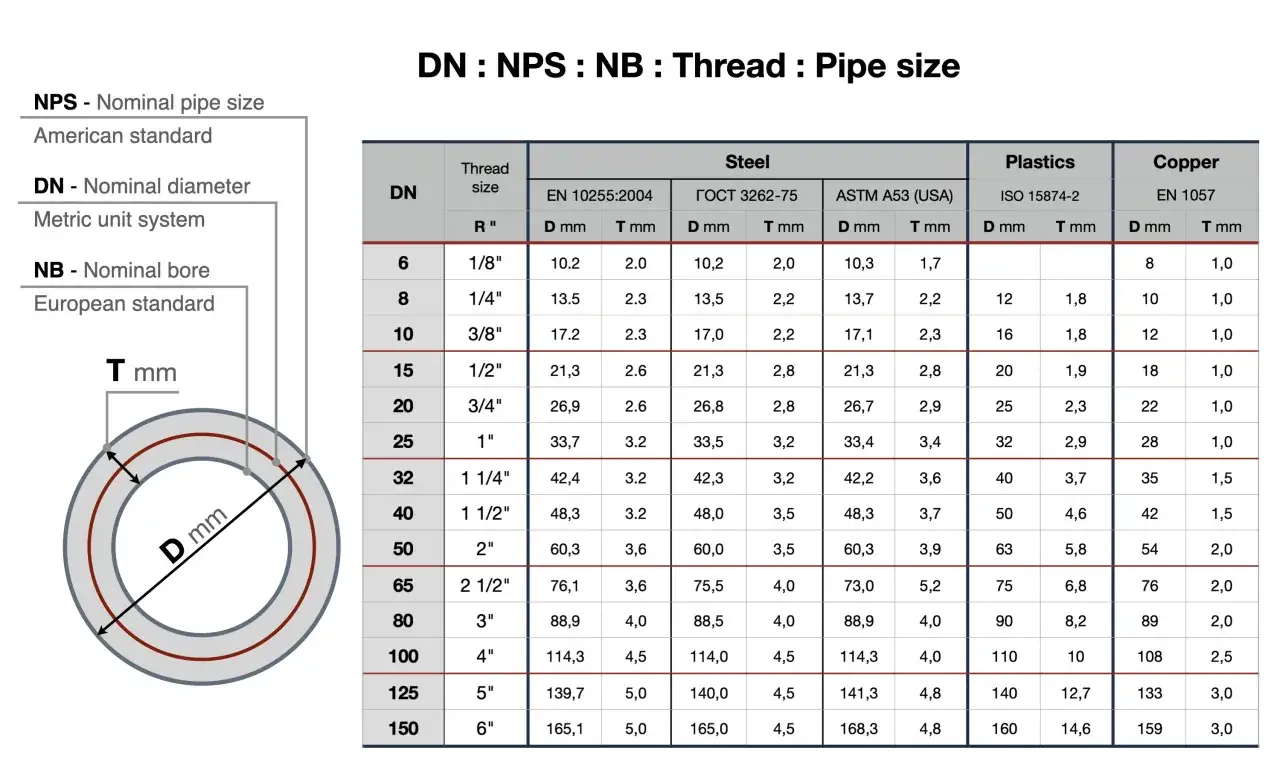

| Oznaczenie | Przybliżony rozmiar gwintowany | Typowa średnica zewnętrzna stalowej rury | Praktyczna uwaga |
|---|---|---|---|
| DN 15 | 1/2 cala | 21,3 mm | Popularny rozmiar przy bateriach i przyłączach. |
| DN 20 | 3/4 cala | 26,9 mm | Często spotykany przy instalacjach domowych. |
| DN 25 | 1 cal | 33,7 mm | Nie oznacza rury o zewnętrznej średnicy 25 mm. |
| DN 32 | 1 1/4 cala | 42,4 mm | Stosowany przy większym przepływie. |
| DN 40 | 1 1/2 cala | 48,3 mm | Wymaga sprawdzenia rodzaju połączenia. |
| DN 50 | 2 cale | 60,3 mm | Popularny wymiar w instalacjach technicznych i ogrodowych. |
| DN 100 | 4 cale | 114,3 mm | Duży przekrój, zwykle spotykany w głównych przewodach. |
Podane średnice zewnętrzne są typowe dla stalowych rur rurowych i nie powinny służyć jako uniwersalna tabela dla każdego systemu. W rurach z tworzyw sztucznych często stosuje się dodatkowe oznaczenie DN/OD, które odnosi rozmiar nominalny do średnicy zewnętrznej. Zawsze sprawdzam więc katalog konkretnego producenta, zamiast zakładać, że każda rura DN 25 ma identyczny wymiar.
Jak DN łączy się z gwintami rurowymi
W instalacjach wodnych rozmiary często opisuje się w calach, na przykład G 1/2, G 3/4 albo G 1. To nie jest zwykłe przeliczenie 1 cala na 25,4 mm. Rozmiar gwintu rurowego jest historycznym i znormalizowanym oznaczeniem, dlatego gwint G 1 ma średnicę zewnętrzną około 33,25 mm.
Przykładowo gwint G 1/2 zwykle współpracuje z elementami kojarzonymi z DN 15, a G 1 z elementami zbliżonymi do DN 25. Są to jednak relacje orientacyjne. O zgodności decydują także kształt gwintu, jego skok, tolerancja i sposób uszczelnienia.
Gwinty G, R i Rp nie oznaczają tego samego
Gwint G jest walcowym gwintem rurowym opisanym w ISO 228-1. Sam gwint nie zapewnia w tym systemie szczelności pod ciśnieniem, dlatego uszczelnienie wykonuje się na powierzchni czołowej, za pomocą uszczelki, o-ringu lub odpowiedniej podkładki.
Gwint R jest gwintem stożkowym zewnętrznym, a Rp oznacza gwint wewnętrzny walcowy współpracujący z nim w systemach, w których szczelność uzyskuje się na gwincie. Te rozwiązania wiąże się z ISO 7-1. W sklepie zapis może wyglądać podobnie do oznaczenia G, ale technicznie nie jest to ta sama konstrukcja.
Osobną kategorią jest gwint NPT, powszechny w standardach amerykańskich. Element NPT i element BSP, do którego należą między innymi G oraz R, mogą wyglądać podobnie, lecz nie powinny być łączone na siłę. Taka próba często kończy się uszkodzeniem gwintu albo nieszczelnym połączeniem.
Jak prawidłowo dobrać element według DN
Gdy wymieniam zawór lub dokładam odcinek instalacji, nie zaczynam od samej liczby DN. Najpierw ustalam, co dokładnie ma zostać połączone i jaki rodzaj końcówki ma każdy element. Dopiero później sprawdzam rozmiar nominalny oraz rzeczywiste wymiary.
- Odczytaj oznaczenie z korpusu, rury albo dokumentacji. Szukaj zapisów DN, G, R, Rp, NPT, PN lub DN/OD.
- Zmierz średnicę zewnętrzną rury suwmiarką. Sam pomiar nie wystarczy do rozpoznania DN, ale pozwala odrzucić część błędnych wariantów.
- Sprawdź gwint. Przy gwincie zewnętrznym zmierz największą średnicę i porównaj skok z tabelą danego standardu. Nie oceniaj rodzaju gwintu wyłącznie po wyglądzie.
- Ustal sposób uszczelnienia. G 1/2 może wymagać uszczelki na czołowej powierzchni, a R 1/2 uszczelnienia na gwincie.
- Zweryfikuj ciśnienie i temperaturę. Oznaczenie PN, na przykład PN 16, informuje o klasie ciśnieniowej elementu w określonych warunkach, a nie o jego średnicy.
- Dobierz materiał. Stal, mosiądz, miedź, PP, PVC i PE mają różne systemy wymiarowe oraz różne sposoby łączenia.
Przy prostym przyłączu ogrodowym DN 25 może nie wystarczyć jako informacja zakupowa. Potrzebuję jeszcze wiedzieć, czy przewód ma końcówkę gwintowaną, szybkozłącze, zgrzewaną mufę czy połączenie skręcane. Właśnie na tym etapie najczęściej wychodzi, że ten sam nominalny rozmiar nie gwarantuje mechanicznej zgodności.
Błędy przy odczytywaniu DN i ich skutki
Traktowanie DN jak dokładnej średnicy w milimetrach
Rura DN 50 nie musi mieć średnicy zewnętrznej 50 mm ani średnicy wewnętrznej 50 mm. Zamówienie kształtki wyłącznie na podstawie pomiaru linijką może doprowadzić do zakupu elementu z innego szeregu wymiarowego.
Mylenie rozmiaru gwintu z wymiarem rury
Oznaczenie 1 cal w gwincie rurowym nie oznacza, że gwint ma 25,4 mm średnicy. Jeśli mierzę gwint G 1 i otrzymuję około 33 mm, pomiar jest prawdopodobnie prawidłowy. To właśnie przykład, który najlepiej pokazuje, dlaczego calowy rozmiar gwintu jest nominalny.
Łączenie różnych standardów
G, R, Rp i NPT mogą mieć zbliżone rozmiary, ale różnią się profilem oraz zasadą uszczelnienia. W praktyce nie warto liczyć na to, że kilka obrotów „jakoś się złapie”. Jeśli gwint wchodzi z oporem od pierwszego obrotu, przerywam montaż i sprawdzam oznaczenia.
Przeczytaj również: Jaka poziomica najlepsza? Odkryj, jak uniknąć złego wyboru
Pomijanie PN, temperatury i przepływu
Dwa zawory DN 50 mogą mieć ten sam rozmiar przyłącza, ale zupełnie inne dopuszczalne ciśnienie, temperaturę pracy i charakterystykę przepływu. Przy instalacji grzewczej, sprężonym powietrzu lub wodzie technologicznej sam dobór DN jest więc zaledwie początkiem weryfikacji.
Co sprawdzić przed zakupem rury albo zaworu
Najbezpieczniej spisać pełne oznaczenie z istniejącego elementu i zrobić zdjęcie przyłącza. W opisie nowej części powinny zgadzać się przynajmniej rozmiar DN lub średnica zewnętrzna, rodzaj połączenia, typ gwintu i klasa PN.
Jeżeli instalacja jest wykonana z tworzywa, szukam informacji o szeregu wymiarowym, SDR i sposobie łączenia. SDR określa stosunek średnicy zewnętrznej do grubości ścianki, dlatego pomaga ocenić właściwości przewodu, ale nie zastępuje oznaczenia materiału ani jego przeznaczenia.
Przy modernizacji starszej instalacji trzeba liczyć się z tym, że dawne oznaczenia mogą występować obok współczesnych. Z mojego doświadczenia wynika, że najlepsze efekty daje połączenie trzech danych: oznaczenia z elementu, dokładnego pomiaru i karty technicznej. Każda z tych informacji osobno może wprowadzać w błąd.
DN jako wspólny język instalatora i projektanta
Średnica nominalna ułatwia komunikację, kosztorysowanie i dobór armatury, ale nie mówi wszystkiego o przewodzie. Traktuję ją jako punkt wyjścia do identyfikacji instalacji, a nie jako jedyny wymiar potrzebny przy zakupie.
Najprostsza zasada jest taka: najpierw rozpoznaj system, później sprawdź rzeczywiste wymiary, a na końcu dobierz element o zgodnym gwincie, uszczelnieniu, materiale i ciśnieniu pracy. Takie podejście ogranicza ryzyko przecieków i pozwala uniknąć sytuacji, w której pozornie pasująca część nie współpracuje z istniejącą instalacją.
